Таблица 8.4. Классы конструктивной пожарной опасности здания

По функциональной пожарной опасности здания и помещения подразделяются на классы в зависимости от способа их использования и от того, в какой мере безопасность людей в них, в случае возникновения пожара, находится под угрозой, с учетом их возраста, физического состояния, сна или бодрствования, вида основного функционального контингента и его количества.

К классу Ф1 относятся здания и помещения, связанные постоянным или временным проживанием людей, в который входят:

– Ф1.1–детские дошкольные учреждения, дома престарелых и инвалидов, больницы, спальные корпуса школ-интернатов и детских учреждений;

– Ф1.2–гостиницы, общежития, спальные корпуса санаториев и домов отдыха, кемпингов и мотелей, пансионатов;

– Ф1.3–многоквартирные жилые дома;

• Ф1.4–индивидуальные, в том числе блокированные дома.

К классу Ф2 относятся зрелищные и культурно-просветительские учреждения, в который входят:

– Ф2.1–театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения и другие учреждения с местами для зрителей в закрытых помещениях;

– Ф2.2–музеи, выставки, танцевальные залы, публичные библиотеки и другие подобные учреждения в закрытых помещениях;

• Ф2.3– то же, что Ф2.1, но расположенные на открытом воздухе.

К классу ФЗ относятся предприятия по обслуживанию населения:

– Ф3.1–предприятия торговли и общественного питания;

– Ф3.2–вокзалы;

– ФЗ.З– поликлиники и амбулатории;

– Ф3.4–помещения для посетителей предприятий бытового и коммунального обслуживания населения;

– Ф3.5–физкультурно-оздоровительные и спортивно-тренировочные учреждения без трибун для зрителей.

К классу Ф4 относятся учебные заведения, научные и проектные организации:

– Ф4.1– общеобразовательные школы, средние специальные учебные заведения, профтехучилища, внешкольные учебные заведения;

– Ф4.2–высшие учебные заведения, учреждения повышения квалификации;

– Ф4.3–учреждения органов управления, проектно-конструкторские организации, информационно-издательские организации, научно-исследовательские организации, банки, офисы.

К пятому классу относятся производственные и складские помещения:

– Ф5.1–производственные и лабораторные помещения;

– Ф5.2–складские здания и помещения, стоянки автомобилей без технического обслуживания, книгохранилища и архивы;

– Ф5.3–сельскохозяйственные здания.

Производственные и складские помещения, а также лаборатории и мастерские в зданиях классов Ф1, Ф2, ФЗ, Ф4 относятся к классу Ф5.

Согласно ГОСТ 30244–94 «Материалы строительные. Методы испытаний на горючесть» строительные материалы, в зависимости от значения параметров горючести, подразделяются на горючие (Г) и негорючие (НГ) (табл. 8.5).

Таблица 8.5. Характеристики групп горючести строительных материалов

Определение горючести строительных материалов проводят экспериментально.

Для отделочных материалов кроме характеристики горючести вводится понятие величины критической поверхностной плотности теплового потока (КППТП), при которой возникает устойчивое пламенное горение материала (ГОСТ 30402–96). В зависимости от значения КППТП все материалы подразделяются на три группы воспламеняемости:

– Bl –КППТП равна или больше 35 кВт на м²;

– В2 –больше 20, но меньше 35 кВт на м²;

– ВЗ –меньше 20 кВт на м².

По масштабам и интенсивности пожары можно подразделить на:

– отдельный пожар, возникающий в отдельном здании (сооружении) или в небольшой изолированной группе зданий;

– сплошной пожар, характеризующийся одновременным интенсивным горением преобладающего числа зданий и сооружений на определенном участке застройки (более 50 %);

– огневой шторм, особая форма распространяющегося сплошного пожара, образующаяся в условиях восходящего потока нагретых продуктов сгорания и быстрого поступления в сторону центра огневого шторма значительного количества свежего воздуха (ветер со скоростью 50 км/ч);

– массовый пожар, образующийся при наличии в местности совокупности отдельных и сплошных пожаров.

Распространение пожаров и превращение их в сплошные пожары при прочих равных условиях определяется плотностью застройки территории объекта. О влиянии плотности размещения зданий и сооружений на вероятность распространения пожара можно судить по ориентировочным данным, приведенным ниже:

Быстрое распространение пожара возможно при следующих сочетаниях степени огнестойкости зданий и сооружений с плотностью застройки: для зданий I и II степени огнестойкости плотность застройки должна быть не более 30 %; для зданий III степени –20%, для зданий IV и V степени – не более 10 %.

Влияние трех факторов (плотности застройки, степени огнестойкости здания и скорости ветра) на скорость распространения огня можно проследить на следующих цифрах:

1) при скорости ветра до 5 м/с в зданиях I и II ступени огнестойкости скорость распространения пожара составляет примерно 120 м/ч; в зданиях IV степени огнестойкости –примерно 300 м/ч, а в случае сгораемой кровли до 900 м/ч; 2) при скорости ветра до 15 м/с в зданиях I и II степени огнестойкости скорость распространения пожара достигает 360 м/с.

Средства локализации и тушения пожаров. К основным видам техники, предназначенной для защиты различных объектов от пожаров, относятся средства сигнализации и пожаротушения.

Пожарная сигнализация должна быстро и точно сообщать о пожаре с указанием места его возникновения. Наиболее надежной системой

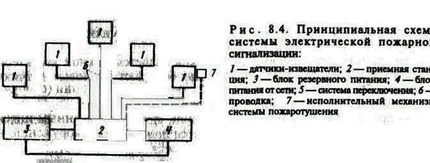

пожарной сигнализации является электрическая пожарная сигнализа­ция- Наиболее совершенные виды такой сигнализации дополнительно обеспечивают автоматический ввод в действие предусмотренных на объекте средств пожаротушения. Принципиальная схема электриче­ской системы сигнализации представлена на рис. 8.4. Она включает пожарные извещатели, установленные в защищаемых помещениях и включенные з сигнальную линию; приемно-контрольную станцию, источник питания, звуковые и световые средства сигнализации, а также автоматические установки пожаротушения и дымоудаления.

Надежнисть алектрической системы сигнализации обеспечивается тем, чти все ее алсменты и связи между ними постоянно находятся под напряжением. Этим обеспечивается исуществление постоянного кон­троля за исправностью установки.

Важнейшим элементом системы сигнализации являются пожарные извещатели, которые преобразуют физические параметры, характери­зующие пожар, в электрические сигналы. По способу приведения в действие извещатели подразделяют на ручные и автоматические. Руч­ные извещатели выдают в линию связи электрический сигнал опреде­ленной формы в момент нажатия кнопки. Автоматические пожарные извещатели включаются при изменении параметров окружающей сре­ды в момент возникновения пожара. В зависимости от фактора, вызывающего срабатывание датчика, извещатели подразделяются на тепловые, дымовые, световые и комбинированные. Наибольшее рас­пространение получили тепловые нзвещатели, чувствительные элемен­ты которых могут быть биметаллическими, термопарными, полуп­роводниковыми.

Дымовые пожарные извещатели, реагирующие на дым, имеют в качестве чувствительного элемента фотоэлемент или ионизационные камеры, а также дифференциальное фотореле. Дымовые извещатели бывают двух типов: точечные, сигнализирующие о появлении дыма в месте их установки, и линейно-объемные, работающие на принципе затенения светового луча между приемником и излучателем.

Световые пожарные извещатели основаны на фиксации различных составных частей спектра открытого пламени. Чувствительные элементы таких датчиков реагируют на ультрафиолетовую или инфракрасную область спектра оптического излучения.

Инерционность первичных датчиков является важной характеристикой. Наибольшей инерционностью обладают тепловые датчики, наименьшей –световые.

Комплекс мероприятий, направленных на устранение причин возникновения пожара и создание условий, при которых продолжение горения будет невозможным, называется пожаротушением.

Для ликвидации процесса горения необходимо прекратить подачу в зону горения либо горючего, либо окислителя, или уменьшить подвод теплового потока в зону реакции. Это достигается:

– сильным охлаждением очага горения или горящего материала с помощью веществ (например воды), обладающих большой теплоемкостью;

– изоляцией очага горения от атмосферного воздуха или снижением концентрации кислорода в воздухе путем подачи в зону горения инертных компонентов;

– применением специальных химических средств, тормозящих скорость реакции окисления;

– механическим срывом пламени сильной струёй газа или воды;

– созданием условий огнепреграждения, при которых пламя распространяется через узкие каналы, сечение которых меньше тушащего диаметра.

Для достижения вышеуказанных эффектов в настоящее время в качестве средств тушения используют:

– воду, которая подается в очаг пожара сплошной или распыленной струёй;

– различные виды пен (химическая или воздушно-механическая), представляющих собой пузырьки воздуха или углекислого газа, окруженные тонкой пленкой воды;

– инертные газовые разбавители, в качестве которых могут использоваться: углекислый газ, азот, аргон, водяной пар, дымовые газы и т. д.;

– гомогенные ингибиторы – низкокипящие галогеноуглеводороды;

– гетерогенные ингибиторы – огнетушащие порошки;

– комбинированные составы.

Вода является наиболее широко применяемым средством тушения.

Обеспечение предприятий и регионов необходимым объемом воды для пожаротушения обычно производится из общей (городской) сети водопровода или из пожарных водоемов и емкостей. Требования к системам противопожарного водоснабжения изложены в СНиП 2.04.02–84 «Водоснабжение. Наружные сети и сооружения» и в СНиП 2.04.01–85 «Внутренний водопровод и канализация зданий».

Противопожарные водопроводы принято подразделять на водопроводы низкого и среднего давления. Свободный напор при пожаротушении в водопроводной сети низкого давления при расчетном расходе должен быть не менее 10 м от уровня поверхности земли, а требуемый для пожаротушения напор воды создается передвижными насосами, устанавливаемыми на гидранты. В сети высокого давления должна обеспечиваться высота компактной струи не менее 10 м при полном расчетном расходе воды и расположении ствола на уровне наивысшей точки самого высокого здания. Системы высокого давления более дорогие вследствие необходимости использовать трубопроводы повышенной прочности, а также дополнительные водонапорные баки на соответствующей высоте или устройства насосной водопроводной станции. Поэтому системы высокого давления предусматривают на промышленных предприятиях, удаленных от пожарных частей более чем на 2 км, а также в населенных пунктах с числом жителей до 500 тыс. человек.

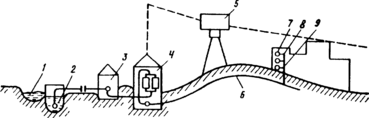

Рис.8.5. Схема объединенного водоснабжения:

1–источник воды; 2–водоприемник; 3–станция первого подъема; 4–водоочистные сооружения и станция второго подъема; 5–водонапорная башня; 6–магистральные линии; 7– потребители воды; 8–распределительные трубопроводы; 9–вводы в здания

Принципиальная схема устройства системы объединенного водоснабжения показана на рис 8.5. Вода из естественного источника поступает в водоприемник и далее насосами станции первого подъема подается в сооружение на очистку, затем по водоводам в пожарорегулирующее сооружение (водонапорную башню) и далее по магистральным водопроводным линиям к вводам в здания. Устройство водонапорных сооружений связано с неравномерностью потребления воды по часам суток. Как правило, сеть противопожарного водопровода делают кольцевой, обеспечивающей две линии подачи воды и тем самым высокую надежность водообеспечения.
