б) Интенсивность водоотдачи а_I для I категории впитывания определяют следующим образом:

а_I = а_д – Dа_I

где а_д – интенсивность выпадения дождя при некоторой его продолжительности;

Dа_I – поправка для определения интенсивности водоотдачи при некоторой ее продолжительности, равной времени выпадения дождя.

Dа_I вычисляют по формуле

Dа_I = max Dа_I ,

где max а_д – максимальная интенсивность выпадения дождя при нулевой его продолжительности.

Величину Dа_I определяют в зависимости от зоны:

Зона max Dа_I

I 0,06

II 0,03

III 0,01

в) Значения интенсивности водоотдачи а_кв для данной категории впитывания (КВ) при изменении расчетной интенсивности ливней для различной продолжительности определяют при условии сохранения постоянства разности интенсивности водоотдачи I категории впитывания а_I и данной категории впитывания а_кв в данном ливневом подрайоне при любой вероятности превышения и одной и той же продолжительности водоотдачи, т. е.

а_I – а_кв = D а_кв,

откуда

а_кв = а_I – D а_кв.

Значения D а_кв для трех зон, различных категорий впитывания и различной продолжительности водоотдачи приведены в таблице.

«Инструкция по расчету ливневого стока воды с малых бассейнов» ВСН 63-76 Минтрансстрой разработана Всесоюзным научно-исследовательским институтом транспортного строительства Минтрансстроя в развитие «Указаний по определению расчетных гидрологических характеристик» (СН 435-72).

С введением в действие настоящей Инструкции с 1 декабря 1976 г. утрачивает силу «Инструкция по расчету стока с малых бассейнов» ВСН 63-67\Минтрансстрой СССР.

«Инструкция по расчету ливневого стока воды с малых бассейнов» ВСН 63-76 Минтрансстрой согласована с Госстроем СССР.

Приложение 5

Приложение

к инструкции по расчету

ливневого стока воды

с малых бассейнов

Схема ливневого районирования и графики

для расчетов

Содержание

Рис. 1. Схема ливневых подрайонов

Рис. 2. Номограмма для определения полноты стока

Рис. 3. Косоугольный график для кривых а₁ = f (t_в)

Рис. 4. График для определения категории впитывания почвы (КВ) по опытам с дождеванием

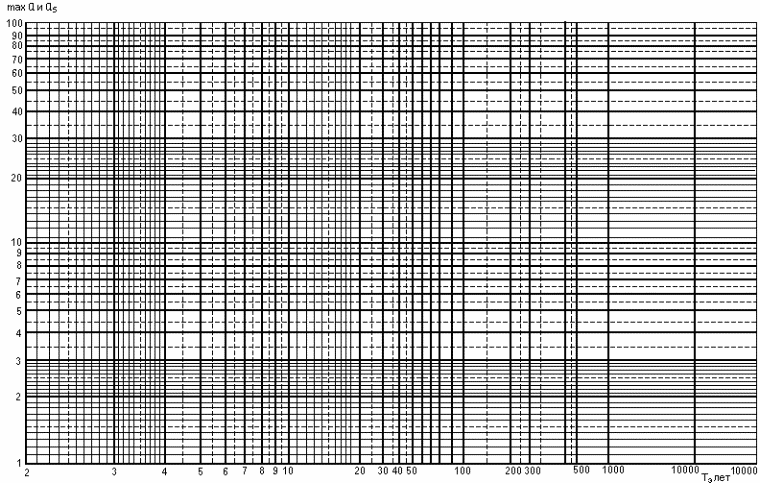

Рис. 5. Спрямляющая клетчатка для распределения пятиминутных и максимальных интенсивностей осадков

Рис. 6. Типовые лекала для кривых а_д = f (t_д)

Рис. 7. Спрямляющая клетчатка для распределения суточного максимума осадков

Рис. 8. Спрямляющая клетчатка для распределения месячных сумм осадков

Рис. 1. Схема ливневых подрайонов

– границы подрайонов; – границы стока по промерзшей почве; – горные районы. Цифры с буквами – номера подрайонов

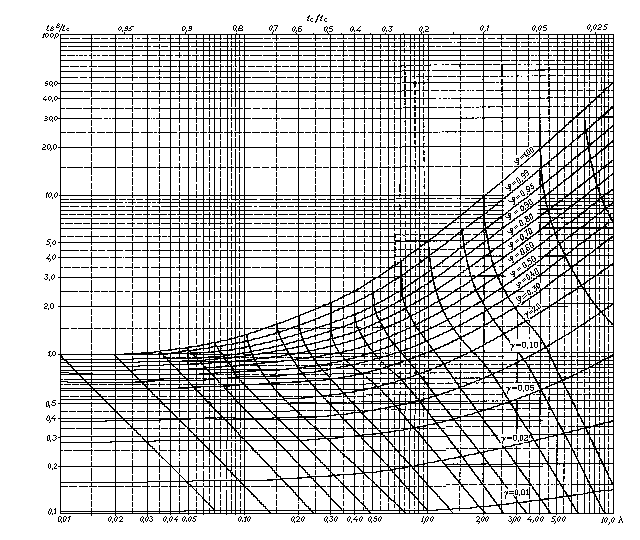

Рис. 2. Номограмма для определения полноты стока

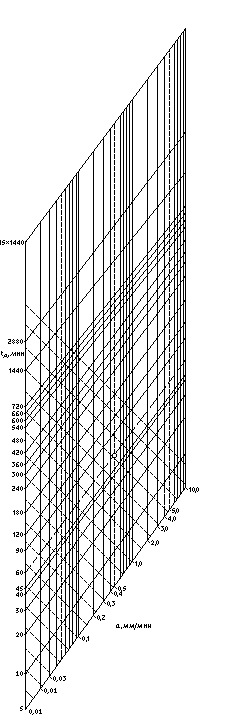

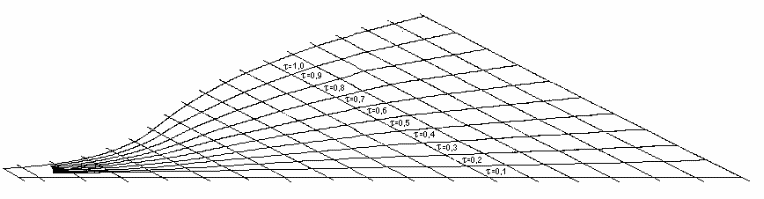

Рис. 3. Косоугольный график для кривых а ₁ = f (t_в)

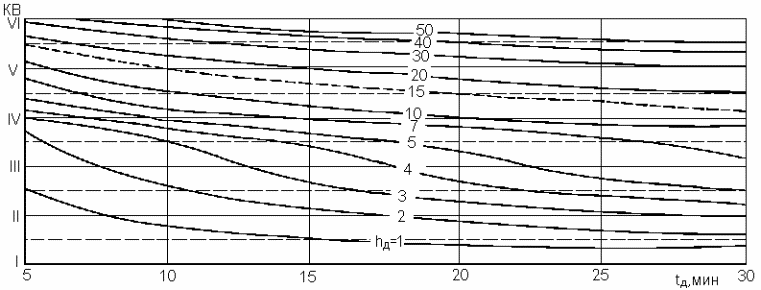

Рис. 4. График для определения категории впитывания почвы (КВ) по опытам с дождеванием

Рис. 5. Спрямляющая клетчатка для распределения пятиминутных и максимальных интенсивностей осадков

Рис. 6. Типовые лекала для кривых а_д = f (t _д)

Рис. 7. Спрямляющая клетчатка для распределения суточного максимума осадков

Рис. 8. Спрямляющая клетчатка для распределения месячных сумм осадков
