С. Участок от - 1092 мм до 1387 мм. Комбинированный ремонт композиционными материалами.
D. Участок от 3081 мм до 3181 мм. Ремонт муфтовым композиционным материалом.
Е. Участок от 3545 мм до 3595 мм. Ремонт заливным композиционным материалом.
Размещение композиционных муфт вдоль оси трубы (номер муфты и расстояние от начала координат до левого торца муфты, мм):
Муфты №1 - 5275
Муфты №2 - 4730
Муфты №3 - 381
Муфты №4 175
Муфты №5 781
Муфты №6 2981
Номера дефектов, подлежащих ремонту заливным композиционным материалом: 7 9
Примечание:
1. Дефектное место разбито на ремонтные зоны.
2. Номера дефектов обозначены согласно табл.1.
3. Отметки "0" показывают положение кольцевого и продольного сварных швов.
4. Заштрихованными областями показаны места установки композиционных муфт.

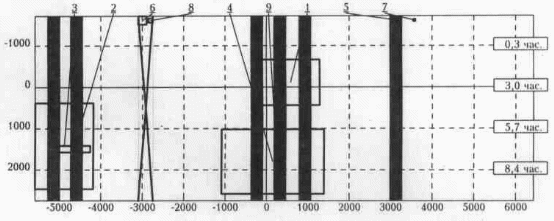

Рис. П 2.2. Пример автоматизированного построения карты проведения восстановительного ремонта
СОДЕРЖАНИЕ
1. Общие положения
2. Применяемые композиционные материалы
3. Дефекты, допускаемые к ремонту композиционными материалами
4. Определение допускаемых размеров ремонтируемых дефектов
5. Организация ремонтных работ
6. Технология проведения ремонта коррозионных дефектов
7. Технология проведения ремонта дефектов сварных швов и вмятин
8. Техника безопасности
9. Оформление технической документации
Приложение 1. Акт на проведение восстановительных работ
Приложение 2. Автоматизированное построение карты проведения восстановительного ремонта
