8.3. Во избежание поражения электрическим током при нагревании трубы электронагреватели должны соответствовать требованиям ГОСТ 12.2.007.0-75.
8.4. К работе по ремонту действующих трубопроводов допускаются лица не моложе 18 лет, прошедшие инструктаж и обучение безопасным методом производства работ с полимерными композиционными материалами.
8.5. Во избежание несчастных случаев:
- при работе с мастикой, клеящими материалами и т. п. запрещается курение и другое применение открытого огня;
- все виды работ, связанные с использованием мастики и клеящих материалов, проводятся в резиновых перчатках.
8.6. При попадании мастики или клеящего материала на открытые участки тела, мастика или клей должны быть сняты тампоном, смоченным в бензине, а затем промыты водой с мылом.
9. ОФОРМЛЕНИЕ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ
9.1. После окончания ремонтных работ оформляется Акт на проведение восстановительных работ дефектного участка трубопровода (Приложение 1), в котором представляется следующая информация:
- наименование трубопровода;
- наименование участка;
- наименование предприятия заказчика;
- пикетная отметка на трассе трубопровода;
- диаметр, толщина стенки и марка стали трубопровода;
- вид и размеры дефекта;
- дата проведения ремонтных работ;
- температура окружающего воздуха при ремонте;
- данные о примененных ПКМ;
- время полной полимеризации ремонтного соединения;
- количество установленных муфт и расходных ремонтных материалов на каждом ремонтируемом участке трубы;
- сведения по проведенному неразрушающему контролю;
- заключение о качестве выполненного ремонта;
- наименование организации, фамилии операторов, выполняющих ремонтные работы с применением ПКМ;
- подписи ответственных за проведение ремонтных работ лиц.
9.2. К Акту прилагается карта проведения восстановительного ремонта (форма для автоматизированного расчета по программе "Гриф-2" приведена в Приложении 2).
ПРИЛОЖЕНИЕ 1. АКТ НА ПРОВЕДЕНИЕ ВОССТАНОВИТЕЛЬНЫХ РАБОТ
П1. В соответствии с разделом 9 после окончания ремонтных работ оформляется Акт на проведение восстановительных работ дефектного участка трубопровода, образец которого представлен на рис. П1.1.
| Утверждаю Главный инженер ____________ ЛПУМГ _______________/ / "___"_________________ _____г. АКТ №____ на проведение восстановительных работ дефектного места газопровода Предприятие - Заказчик: "_____________" Предприятие - Исполнитель: "_____________" Наименование газопровода: "__________________", диаметр ____ мм Участок: _______________ ________ -______ км, ____________ ЛПУ МГ__________ Номера дефектов по таблице результатов внутритрубного обследования: ____, согласно отчету за ____ год. Координата дефектного места от камеры запуска: _____ м. Пикетная отметка по трассе газопровода: _____ км. 1. Результаты приборного обследования. Приборное обследование выполнено _________ __г. специалистами __________________. Трещины и расслоения ________________________________________________________. (обнаружены, не обнаружены) Формуляр обследования прилагается (приложение № 1). 2. Результаты инструментального обследования Результаты инструментального обследования приведены в приложении № 2. 3. Заключение по ремонтопригодности Дефектное место ______________________________________ ремонту композиционными (подлежит или не подлежит) материалами _________________________________________________________________ (с установкой или без установки муфт) в соответствии с картой ремонта (приложение № 3). 4. Условия выполнения ремонта. Рабочее (эксплуатационное) давление газопровода ___МПа. Давление на время выполнения ремонта снижено до ___МПа. Температура стенки трубы при ремонте +__°С. Температура окружающего воздуха при ремонте: от + __ °С до __°С. Начало ремонтных работ ____________, окончание ____________________. |
Рис. П 1.1. Образец Акта на проведение восстановительных работ дефектного участка трубопровода (начало)
| 5. Результаты выполненного ремонта Мы, нижеподписавшиеся, представители Заказчика (__________ЛПУ МГ) и представители Исполнителя (__________) составили настоящий акт о том, что по результатам приборного и инструментального обследования разработана карта проведения восстановительного ремонта (приложение № 3). Работы по ремонту проведены в соответствии с действующим нормативом ВСН _____ "Инструкция по ремонту дефектных труб магистральных газопроводов полимерными композиционными материалами", согласованной Госгортехнадзором РФ. Дефектное место отремонтировано композиционными материалами согласно разработанной карте. Все ремонтные композиционные материалы разрешены к применению Госгортехнадзором России и имеют сертификаты качества (прилагаются). Контроль качества произведенных работ выполнялся _______________________________. (метод или способ контроля) Дефекты _____________________________________________________________________ (не обнаружены, устранены) |
В месте ремонта восстановлена проектная несущая способность стенки трубы. С ___ часов _________ _____г. разрешен подъем давления до ____ МПа.
Состав ремонтной бригады:
| Фамилия, И.О. оператора | Обучение технологии ремонта композиционным заливным материалом | Обучение технологии ремонта композиционными муфтами |
| Протокол №_____ от ______________г. | Протокол №________ от ___________г. | |
Персонал ремонтной бригады __________ аттестован, лицензия Госгортехнадзора России за № _______ на право осуществления ремонтных работ представлена, протоколы обучения и инструктажа имеются.
На выполненный ремонт израсходовано:
- композиционных спиральных муфт ____ шт.;
- композиционного заливного материала______________________________________ кг.
6. Рекомендации ремонтной организации
Ремонтное место подлежит тщательной изоляции согласно ВСН 008-88, ГОСТ 25812-83. Отремонтированное дефектное место должно быть с двух сторон обозначено маркерными накладками 350х350 мм, что позволит распознавать места ремонта при проведении последующих обследований газопровода внутритрубными снарядами. Накладки должны быть установлены на изолированную после ремонта поверхность трубы.
От Исполнителя
Руководитель ремонтной бригады /______________/
От________________ ЛПУ МГ /____________/
Начальник ЛЭС
Рис. П 1.1. Образец Акта на проведение восстановительных работ дефектного участка трубопровода (окончание)
ПРИЛОЖЕНИЕ 2. АВТОМАТИЗИРОВАННОЕ ПОСТРОЕНИЕ КАРТЫ ПРОВЕДЕНИЯ ВОССТАНОВИТЕЛЬНОГО РЕМОНТА
П2.1. При автоматизированном расчете по программе "Гриф-2" используются результаты инструментального обследования дефектного места (рис. П2.1).
| Результаты инструментального обследования Газопровод: - проектное давление: 7,5 МПа - диаметртрубы:1420 мм - толщина стенки трубы:16 мм - категория участка: 3 Материал трубы: - марка стали: 17ГС - предел текучести: 440,0 МПа - предел прочности: 550,0 Мпа Дефектное место: - тип дефекта: Коррозионное или механическое повреждение - макс. Глубина: 9,1 мм (57%) - общая длина: 9167,8 мм - общая ширина: 4293,3 мм |
Табл.1. Уточненные координаты и размеры дефектов
| № | Координаты центра дефекта, мм | Размеры дефекта, мм | |||
| Вдоль оси трубы | Поперек оси трубы | Длина | Ширина | Глубина | |
| 1 | 581,6 | - 113,4 | 1397,6 | 1109,3 | 3,0 |
| 2 | - 4662,8 | 1492,4 | 813,5 | 155,9 | 3,0 |
| 3 | - 4879,3 | 1418,1 | 1387,0 | 2076,2 | 1,0 |
| 4 | 147,4 | 1795,4 | 2479,7 | 1555,8 | 2,0 |
| 5 | 3131,0 | - 1617,6 | 100,0 | 100,0 | 3,0 |
| 6 | - 3000,0 | - 1620,0 | 200,0 | 200,0 | 9,1 |
| 7 | 3570,0 | - 1617,6 | 50,0 | 50,0 | 7,0 |
| 8 | - 2800,0 | - 1617,6 | 100,0 | 100,0 | 3,0 |
| 9 | 250,0 | 2000,0 | 40,0 | 40,0 | 4,0 |
Примечания:
1. Приведена полная развертка дефектного места трубопровода.
2. Дефекты представлены в упрощенной форме в виде прямоугольников, длина и ширина которых соответствуют протяженности дефектов вдоль и поперек оси трубы.
3. Номера дефектов обозначены согласно табл.
4. Отметка "0" показывают расположение кольцевого и продольного сварных швов.

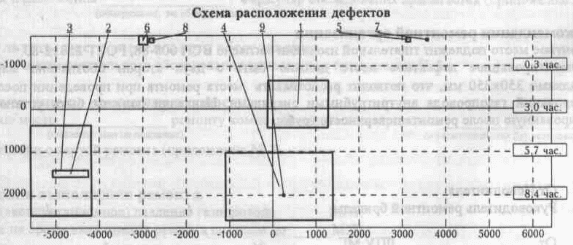

Рис. П 2.1. Пример результатов инструментального обследования дефектного участка трубопровода
П2.2. В результате расчетов определяются: необходимость ремонта, возможность ремонта композиционными материалами и способ ремонта, количество и расположение композиционных муфт, дефекты, заполняемые заливным ПКМ, требуемое количество заливного ПКМ. В итоге создается карта проведения восстановительного ремонта, образец которой представлен на рис. П 2.2.
| Карта проведения восстановительного ремонта Композиционная муфта: - тип: ГАРС - ширина ленты: 300,0 мм - толщина ленты: 1,500 мм - число слоев в муфте: 8 - требуемое количество: 6 шт. Заливной композиционный материал: - тип: Диамант - требуемое количество: 0,29 кг |
Ремонтные зоны:
А: Участок от - 5573 мм до - 4186 мм. Ремонт муфтовым композиционным материалом.
В. Участок от - 3100 мм до - 2750 мм. Ремонт композиционными материалами невозможен.
