Если при расчете получают значение сечения, отличное от приведенного в таблице, следует выбирать из таблицы ближайшее большее значение.

Таблица 54F В миллиметрах в квадрате

Значения таблицы 54F действительны только в случае, если защитные проводники изготовлены из того же материала, что и фазные проводники. В противном случае сечения защитных проводников выбирают таким образом, чтобы их проводимость была равной проводимости, получаемой в результате применения таблицы.

543.1.3. Во всех случаях сечение защитных проводников, не входящих в состав кабеля, должно быть не менее:

2,5 мм² — при наличии механической защиты;

4 мм² — при отсутствии механической защиты.

Примечание. При выборе и прокладке защитных проводников следует учитывать внешние воздействующие факторы по ГОСТ 30331.2/ГОСТ Р 50571.2.

543.2. Типы защитных проводников.

543.2.1. В качестве защитных проводников могут быть использованы:

— жилы многожильных кабелей;

— изолированные или неизолированные провода в общей оболочке с фазными проводами;

— стационарно проложенные неизолированные или изолированные проводники;

— металлические покровы кабелей, например алюминиевые оболочки кабелей, экраны, броня некоторых кабелей;

— металлические трубы или металлические оболочки для проводников;

— некоторые проводящие элементы, не являющиеся частью электроустановки (сторонние проводящие части), например металлические строительные конструкции зданий и конструкции производственного назначения (подкрановые пути, галереи, шахты лифтов и т. п.).

543.2.2. Оболочки или рамы комплектных устройств заводского изготовления или кожуха комплектных шинопроводов, имеющиеся в составе установки, могут использоваться в качестве защитных проводников при условии, что они одновременно удовлетворяют следующим требованиям:

а) электрическая непрерывность цепи осуществлена таким образом, что обеспечивается ее защита от механических, химических и электрохимических повреждений;

б) их проводимость не менее приведенной в 543.1;

в) они должны обеспечивать возможность подключения других защитных проводников в любом предусмотренном для этого месте.

543.2.3. Металлические защитные покровы (неизолированные или изолированные) некоторых систем электропроводок, в частности, оболочки кабелей с минеральной изоляцией, а также металлические трубы электропроводок и электротехнические короба могут быть использованы в качестве защитных проводников для соответствующих цепей, если они одновременно отвечают требованиям 543.2.2 а, б. Использование других труб и оболочек в качестве защитных проводников не допускается.

543.2.4. Сторонние проводящие части (СПЧ) могут использоваться в качестве защитных проводников, если они одновременно отвечают следующим требованиям:

а) электрическая непрерывность цепи обеспечивается либо их конструкцией, либо соответствующими соединениями, защищающими ее от механических, химических и электрохимических повреждений;

б) их проводимость не менее приведенной в 543.1;

в) их демонтаж невозможен, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости;

г) они сконструированы или при необходимости, приспособлены для этой цели.

Допускается использование металлических труб водопровода при наличии разрешения организации, ответственной за эксплуатацию водопровода. Использование труб системы газоснабжения в качестве защитных проводников запрещается.

543.2.5. Использование СПЧ в качестве РЕN-проводника запрещается.

543.3. Обеспечение электрической непрерывности защитных проводников.

543.3.1. Защитные проводники должны быть надлежащим образом защищены от механических и химических повреждений, а также от электродинамических усилий.

543.3.2. Соединения защитных проводников должны быть доступны для осмотра и испытания, за исключением соединений, заполненных компаундом или герметизированных.

543.3.3. Запрещается включать коммутационные аппараты в цепи защитных проводников, однако могут иметь место соединения, которые могут быть разобраны при помощи инструмента для целей испытания.

543.3.4. В случае использования устройства контроля непрерывности цепи заземления включать его обмотку последовательно (в рассечку) с защитным проводником запрещается.

543.3.5. Не допускается использовать открытые проводящие части оборудования в качестве защитных проводников для другого электрооборудования, за исключением случаев, предусмотренных 543.2.2.

544. Защитное заземление

Примечание. Требования к защите для систем ТМ, ТТ и IТ — по ГОСТ 30331.3/ГОСТ Р 50571.3.

544.1. Защитные проводники, используемые совместно с устройствами защиты от сверхтока.

При использовании устройства защиты от сверхтока для защиты от поражения электрическим током необходимо прокладывать защитные проводники в общей оболочке с фазными проводниками или в непосредственной близости к ним.

544.2. Заземлители и защитные проводники для устройств защиты, срабатывающих при отклонении или исчезновении напряжения.

544.2.1. Должен быть предусмотрен дополнительный заземлитель, не связанный электрически с другими заземленными металлическими частями, такими как металлоконструкции, металлические трубы, металлические оболочки кабелей. Это условие считают выполненным, если вспомогательный заземлитель установлен на определенном расстоянии от заземленных металлических частей.

544.2.2. Заземляющий проводник, идущий от вспомогательного заземлителя, должен быть изолированным во избежание соприкосновения его с защитным проводником системы защитного заземления или с соединенными с ним или другими проводящими частями, которые могут находиться в соприкосновении с системой защитного заземления.

Примечание. Это требование необходимо соблюдать во избежание случайного шунтирования датчика напряжения.

544.2.3. Защитный проводник должен быть соединен с корпусами только того электрического оборудования, которое должно отключаться в случае срабатывания защитного устройства.

545. Рабочее заземление

545.1. Общие требования.

Рабочее заземление должно быть выполнено таким образом, чтобы обеспечивалась нормальная работа электрооборудования, а также нормальная и надежная работа электроустановки.

546. Совмещенное заземляющее устройство

для рабочего и защитного заземления

546.1. Общие требования.

В случае, когда заземление требуется как для защиты, так и для нормальной работы электроустановки, в первую очередь следует соблюдать требования, предъявляемые к мерам защиты.

546.2. РЕN-проводники.

546.2.1. В системах ТN для стационарно проложенных кабелей, имеющих площадь поперечного сечения не менее 10 мм² по меди или 16 мм² по алюминию, единственная жила может использоваться в качестве РЕN-проводника при условии, что рассматриваемая часть установки не защищена устройствами защитного отключения, реагирующими на дифференциальный ток.

546.2.2. Во избежание блуждающих токов изоляция РЕN-проводника должна быть рассчитана на самое высокое напряжение, которое может быть к нему приложено.

Примечание. РЕN-проводник не требуется изолировать внутри комплектных устройств управления и распределения электроэнергии.

546.2.3. В случаях, когда, начиная с какой-либо точки установки, нулевой рабочий и нулевой защитный проводники разделены, запрещается объединять эти проводники за этой точкой по ходу энергии. В месте разделения необходимо предусмотреть отдельные зажимы или шины нулевого рабочего и защитного проводников. РЕN-проводник должен подключаться к зажиму, предназначенному для защитного проводника.

547. Проводники системы уравнивания потенциалов

547.1. Наименьшие площади поперечного сечения.

547.1.1. Главные проводники системы уравнивания потенциалов.

Сечение главного проводника системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника установки, но не менее 6 мм². Однако не требуется применять проводники сечением более 25 мм² по меди или равноценное ему, если проводник изготовлен из другого металла.

547.1.2. Дополнительные проводники системы уравнивания потенциалов.

Сечение дополнительного проводника системы уравнивания потенциалов, соединяющего две открытые проводящие части электрооборудования, нормально не находящихся под напряжением, должно быть не менее сечения наименьшего из защитных проводников, подключенных к этим частям.

Сечение дополнительного проводника системы уравнивания потенциалов, соединяющего заземляемые части электрооборудования и металлические конструкции строительного и производственного назначения, должно быть не менее половины сечения защитного проводника электрооборудования, подключенного к данной заземляющей части.

Дополнительные проводники системы уравнивания потенциалов должны при необходимости удовлетворять требованиям 543.1. Связь для уравнивания потенциалов может быть обеспечена либо металлоконструкциями строительного и производственного назначения, либо дополнительными проводниками, либо сочетанием того и другого.

547.1.3. Шунтирование расходомеров.

В случае использования труб водопровода здания в качестве заземляющих или защитных проводников необходимо предусматривать шунтирование расходомеров при помощи проводника надлежащего сечения, в зависимости от того, используется ли он в качестве защитного проводника системы уравнивания потенциалов или проводника рабочего заземления.

ПРИЛОЖЕНИЕ А

(обязательное)

Метод определения коэффициента k (см. 543.1.1)

Коэффициент k определяют по формуле

где Q_с — объемная теплоемкость материала проводника, Дж/(°С×мм³);

В — величина, обратная температурному коэффициенту сопротивления при 0°С для проводника, °С;

r₂₀ — удельное электрическое сопротивление материала проводника при 20°С, Oм×мм;

q_i — начальная температура проводника, °С;

q_t — конечная температура проводника, °С.

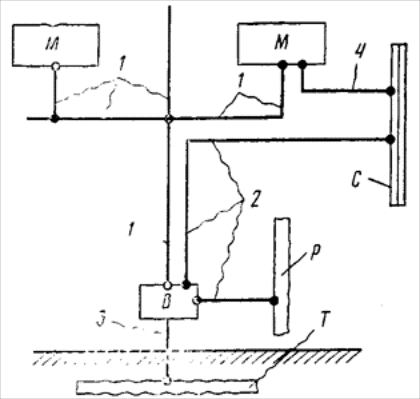

ПРИЛОЖЕНИЕ В

(обязательное)

Заземляющие и защитные проводники

1 — защитный проводник; 2 — главный проводник системы уравнивания потенциалов; 3 — заземляющий проводник; 4 — дополнительный проводник системы уравнивания потенциалов; В — главный зажим (болт) заземления; М — заземляемая часть электрооборудования (открытая проводящая часть); С — металлоконструкция здания (сторонняя проводящая часть); Р — металлический стояк (труба) водопровода; Т — заземлитель
