— фактические и проектные отметки продольного профиля по оси проезжей части.

Пример оформления совмещенного чертежа плана и продольного профиля автомо­бильной дороги общего пользования приведен в приложении Г.

6.6 При большом числе плюсовых точек между отдельными пикетами на продольном профиле помещают таблицу выноски отметок и расстояний по форме 9. Графы таблицы заполняют в соответствии с их наименованиями.

Пример оформления продольного профиля автомобильной дороги общего пользова­ния, выполненного без совмещения с планом, приведен в приложении Д.

7 Продольные профили водоотводных и нагорных канав

7.1 На продольном профиле водоотводных и нагорных канав показывают:

— линию фактической поверхности земли и проектную линию дна по оси канавы с ординатами от точек переломов;

— проектируемые искусственные сооружения;

— дамбы;

— инженерные сети и коммуникации;

— места выпусков канав на поверхность;

— рабочие отметки канав;

— пикеты.

7.2 Под продольным профилем водоотводных и нагорных канав помещают таблицу-сетку с боковиком по форме 10.

_____________

* Приводят при необходимости.

Форма 9

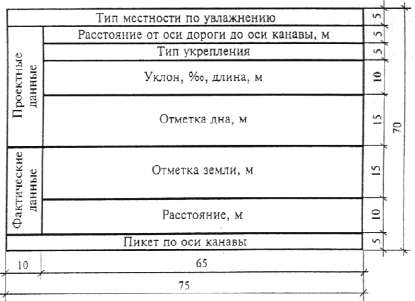

Форма 10

Форма 11

Графу «Тип местности по увлажнению» приводят при необходимости.

Графы таблицы заполняют в соответствии с их наименованиями.

7.3 Продольный профиль водоотводных и нагорных канав при необходимости допол­няют схемой дороги с нанесенными водоотводными сооружениями. Схему приводят в графе «Схема канавы и расстояние от оси дороги до оси канавы», высота графы — 20 мм.

Пример оформления продольного профиля водоотводной канавы приведен в прило­жении Е.

8 Поперечные профили автомобильных дорог

8.1 Поперечные профили земляного полотна

8.1.1 Поперечный профиль земляного полотна автомобильной дороги выполняют с учетом данных, приведенных в таблице-сетке, помещаемой под профилем. Боковик таб­лицы выполняют по форме 11.

При размещении на листе двух поперечных профилей и более боковик таблицы допус­кается наносить только у первого поперечного профиля.

8.1.2 Поперечные профили автомобильных дорог выполняют по направлению возрас­тания указателей километров, для дорог на застроенной территории (при отсутствии ука­зателей километров) — слева направо в соответствии с планом.

8.1.3 На поперечном профиле земляного полотна автомобильной дороги общего поль­зования и подъездных дорог показывают:

— ось проектируемого земляного полотна (при реконструкции, кроме того, — ось су­ществующего земляного полотна);

— линию фактической поверхности земли и линии ординат от точек ее переломов;

— контуры проектируемого земляного полотна и водоотводных сооружений, линии ординат от точек их переломов (при реконструкции, кроме того, — контур существующего земляного полотна);

— контур проектируемой поверхности дорожного покрытия и отметки уровней (высо­ты, глубины) в точках ее переломов;

— контур срезки плодородного слоя, удаления торфа, непригодного грунта;

— инженерные коммуникации, их обозначение, наименование и отметки уровней, на которых они проложены;

— разведочные геологические выработки* с учетом требований 6.4;

— границу полосы отвода земель*;

— привязку поперечного профиля к пикету.

8.1.4 Пример оформления поперечного профиля земляного полотна автомобильной дороги общего пользования приведен в приложении Ж.

Пример оформления поперечного профиля автомобильной дороги на застроенной тер­ритории приведен в приложении И.

8.1.5 На поперечном профиле земляного полотна на застроенной территории, кроме перечисленного в 8.1.3, показывают:

— «красную» линию;

— рабочие отметки земляного полотна*.

8.1.6 Над боковиком поперечных профилей, привязанных к конкретному пикетаж­ному положению, приводят числовые значения площадей поперечных сечений: насы­пей F_н, выемок F_в, канав F_кан, кюветов F_к, срезки грунта F_ср, банкетов F_б с указанием обозначений групп слоев грунта в соответствии с классификацией по трудности разра­ботки.

_____________

* Показывают при необходимости.

8.2 Поперечные профили конструкций земляного полотна

и дорожной одежды

8.2.1 Поперечные профили конструкций земляного полотна и дорожной одежды вы­полняют без боковика.

8.2.2 На поперечном профиле конструкции земляного полотна показывают:

— ось проектируемой автомобильной дороги;

— линию фактической поверхности земли (условно);

— контур проектируемого земляного полотна с указанием крутизны откосов, а при реконструкции, кроме того, контур существующего земляного полотна;

— ширину земляного полотна и его элементов;

— ширину проезжей части, разделительной полосы, обочин и укрепительных полос;

— направление и величину уклонов верха земляного полотна и поверхности дорожной одежды;

— конструкцию дорожной одежды (схематично);

— элементы укрепления обочин, откосов и водоотводных сооружений (схематично) с указанием обозначения документации, необходимой для его выполнения;

— контур и величину срезки плодородного слоя, удаления торфа и замены непригод­ного грунта;

— дренажные устройства и их обозначения (схематично);

— выносные элементы (узлы, фрагменты);

— границу полосы отвода земель (при необходимости).

8.2.3 Поперечные профили конструкций земляного полотна, различающиеся конфигу­рацией, высотой насыпи или глубиной выемки, крутизной откосов или другими показате­лями, обозначают: Тип 1, Тип 2 и т.д.

8.2.4 Номер типа поперечного профиля конструкции земляного полотна указывают в таблице-сетке под продольным профилем автомобильной дороги.

При выполнении совмещенного чертежа плана и продольного профиля дороги на по­перечных профилях соответствующего типа указывают условия применения данного типа или границы участков дороги, на которых применен этот тип конструкции.

8.2.5 Конструкцию дорожной одежды показывают, как правило, на выносном элемен­те, на изображении которого дополнительно к 8.2.2, показывают:

— элементы конструкции дорожной одежды проезжей части, обочин, укрепительных полос соответствующими условными графическими обозначениями. Выносные надписи к многослойной конструкции дорожной одежды выполняют по ГОСТ 21.101;

— границы участков автомобильной дороги, на которых применены различные типы дорожной одежды.

На застроенной территории типы конструкций дорожной одежды указывают в ведо­мости автомобильных дорог, подъездов и проездов по форме 2.

8.2.6 При наличии нескольких типов конструкций дорожной одежды (различающихся между собой материалами слоев или другими характеристиками) им присваивают обозна­чения: Тип А, Тип Б и т.д., а при необходимости приводят условия их применения.

Пример — Тип А (на застроенной территории).

8.2.7 Симметричные поперечные профили конструкций земляного полотна и доро­жной одежды изображают до оси симметрии.

8.2.8 Примеры оформления поперечного профиля конструкций земляного полотна приведены в приложении К.

Пример оформления поперечного профиля конструкции земляного полотна и доро­жной одежды автомобильной дороги с нежестким покрытием приведен в приложении Л.

Пример оформления узла конструкции земляного полотна и дорожной одежды авто­мобильной дороги приведен в приложении М.

9 Схема расположения технических средств организации

дорожного движения

9.1 На схеме расположения технических средств организации дорожного движения (далее — схема расположения) показывают:

— контуры плана (в бровках) проектируемой автомобильной дороги;

— линии дорожной разметки и их обозначения по ГОСТ 13508;

— дорожные и сигнальные знаки по ГОСТ 10807 и ГОСТ 23457;

— дорожные ограждения и обозначения документации, необходимой для их выполне­ния;

— направляющие устройства;

— дорожные светофоры;

— искусственные сооружения;

— проектируемые и существующие здания и сооружения (без координационных осей);

— водоемы (при необходимости).

9.2 Продольное и поперечное направления схемы расположения, как правило, выпол­няют в разных масштабах в соответствии с таблицей 1.

9.3 К схеме расположения выполняют спецификацию элементов технических средств организации дорожного движения по форме 7 или 8 ГОСТ 21.101.

9.4 Пример оформления схемы расположения технических средств организации доро­жного движения приведен в приложении Н.

10 Эскизные чертежи общих видов нетиповых

изделий и устройств

10.1 Эскизные чертежи общих видов нетиповых изделий и устройств (далее — эскиз­ные чертежи) выполняют по ГОСТ 21.114 с учетом дополнительных требований настоя­щего стандарта.

10.2 Эскизные чертежи разрабатывают на несложные в изготовлении нетиповые изде­лия и устройства (кроме дорожного оборудования индивидуального изготовления), преду­смотренные основным комплектом рабочих чертежей марки АД, при отсутствии соответствующей проектной документации массового или повторного применения, стандартов или других документов на их изготовление.

10.3 В наименовании нетипового изделия (устройства) указывают буквенно-цифровое обозначение (в пределах каждого вида изделия или устройства).

11 Спецификация оборудования, изделий и материалов

11.1 Спецификацию оборудования, изделий и материалов (далее — Спецификация) к основному комплекту рабочих чертежей марки АД выполняют по ГОСТ 21.110 с учетом требований настоящего стандарта.

Спецификацию составляют по разделам:

1) Устройства дорожные;

2) Устройства водоотводные, укрепительные (поддерживающие) и защитные;

3) Элементы благоустройства: озеленение, малые архитектурные формы (при необхо­димости).

Наименование каждого раздела записывают в виде заголовка в графе 1 Спецификации и подчеркивают.

При необходимости выделения ресурсов по отдельным видам устройств второй раздел делят соответственно на подразделы.

11.2 Предусмотренные рабочими чертежами дорожные устройства записывают в пер­вый раздел по группам в такой последовательности:

— оборудование дорожное (при необходимости);

— элементы (изделия) дорожной одежды (например, дорожные и тротуарные плиты, бортовые камни, арматурные изделия монолитных железобетонных покрытий);

— элементы (изделия) технических средств организации дорож­ного движения (напри­мер, дорожные и сигнальные знаки, направля­ю­щие устройства, парапеты, перила, барьер­ные конструкции);

— другие изделия;

— материалы (например, тепло- и/или гидроизоляционные, асфальтобетон, щебень, песок, гравий, бетон, краска).

11.3 Элементы водоотводных, укрепительных (поддерживающих), защитных устройств записывают во второй раздел по группам в такой последовательности:

— элементы (изделия) водоотводных сооружений;

— трубопроводы дренажные (по каждому диаметру с указанием в графе 2 наименова­ния труб, обозначения документа на трубы);

— элементы (изделия) укрепления откосов земляного полотна и водоотводных соору­жений;

— снего- и/или пескозадерживающие элементы защиты автомо­биль­ной дороги;

— другие изделия;

— материалы.

11.4 В Спецификации принимают следующие единицы измерений:

— оборудование, изделия, малые архитектурные формы, элементы озеленения и лесо­посадок — шт.;

— трубопроводы дренажные — м;

— щебень, песок, гравий, бетон — м³;

— другие материалы, семена, удобрения — кг;

— теплоизоляционные плиточные материалы (например, пенопласт) — м³ или шт.;

— дренирующие и гидроизоляционные материалы — м².

ПРИЛОЖЕНИЕ А

(справочное)

Примеры оформления плана автомобильных дорог

на застроенной территории

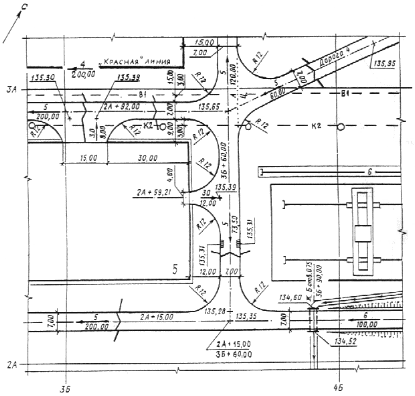

Рисунок А1 — В проектных горизонталях

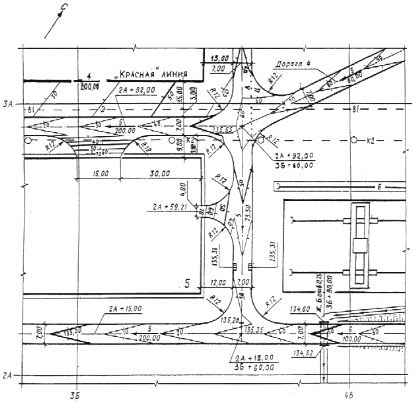

Рисунок А2 — В проектных отметках
