Потенциал разрушения
определяют по точке пересечения двух касательных, как показано на черт. 3.
- установившийся потенциал;
- потенциал пассивации;
- потенциал разрушения;
- плотность тока пассивации

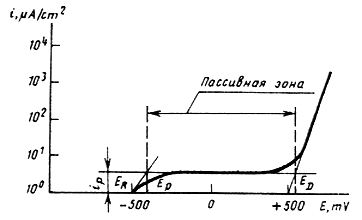

Черт. 3
Коррозионное состояние арматурной стали при испытаниях в фильтрате водной вытяжки из бетона следует определить по показателям, приведенным в табл. 1.
Коррозионное состояние стали при испытаниях бетонных образцов следует определять по плотности тока согласно табл. 2.
6.2. Гальванодинамический способ измерения
Оценку состояния арматуры производят по характеру гальванодинамической кривой зависимости плотности тока от потенциала и точке на этой кривой, соответствующей прохождению количества заряда (Q), равному 10 mC/cm
. В соответствии с полученными значениями потенциала различают три области коррозионного воздействия на арматурную сталь согласно табл. 3 и черт. 4.
Таблица 1
| Наименование показателей коррозионного состояния арматурной стали | Потенциал электродов | Плотность токапассивации, |
| Установившийся потенциал | Не ниже - 550 | |
| Потенциал пассивации | Не ниже - 450 | |
| Потенциал разрушения | От 450 до 600 | |
| Плотность тока пассивации для напрягаемой стали | Менее 10 | |
| Плотность тока пассивации для ненапрягаемой стали | От 10 до 25 |
(насыщенный коломельный электрод), mV
A/cm Таблица 2
| Плотность тока при потенциале плюс 300 mV (насыщенный каломельный электрод), | Коррозионное состояние арматурной стали |
| До 10 | Сталь пассивная |
| Св. 10 " 25 | Неустойчиво-пассивное состояние стали |
| " 25 | Интенсивная коррозия стали |
Таблица 3
| Потенциал электродов, насыщенный каломельный электрод | ||
| Коррозионное состояние арматурной стали | Испытание в водной вытяжке из бетона | Испытание на бетонном образце |
| Сталь пассивная | Более 130 | Более 170 |
| Неустойчиво-пассивное состояние стали | От минус 70до плюс 130 | От 15 до 170 |
| Интенсивная коррозия стали | До минус 70 | до 15 |

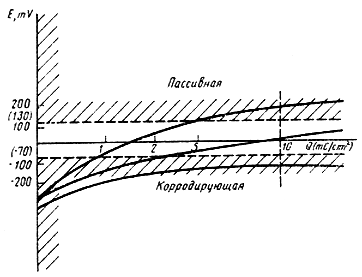

Черт. 4
7. Протокол испытаний
Результаты испытаний должны быть оформлены в протоколе, в котором должны быть записаны:
1) способ отбора проб, возраст бетона и условные обозначения образцов;
2) наименование ведомства;
3) фамилия исполнителя;
4) применяемый способ измерения;
5) данные о видах электродов, марке стали, виде цемента;
6) состав бетона;
7) продолжительность и дата испытания;
8) результаты испытаний и оценки.
