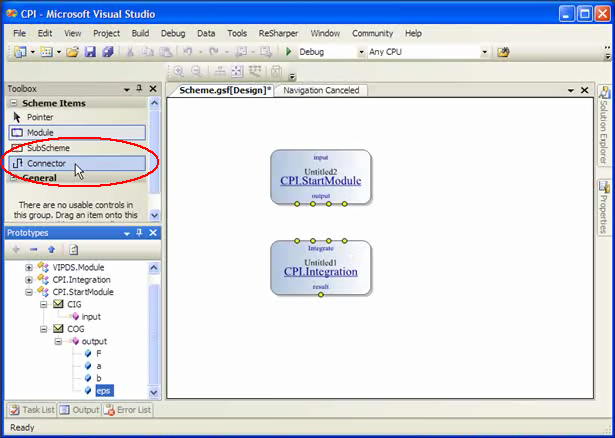

10. В окне Toolbox во вкладке Scheme Items выделить объект Connector.

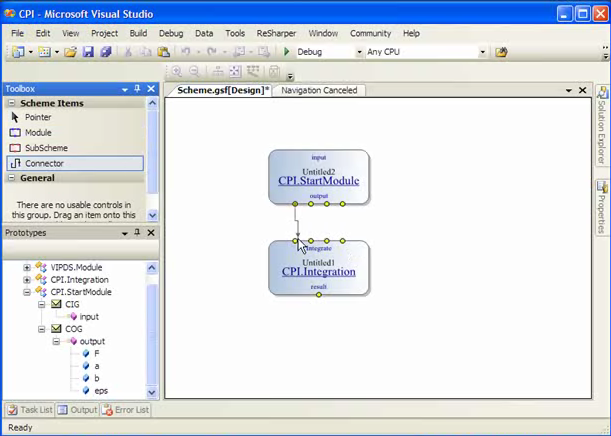

11. На граф-схеме выделить выход группы выходов output модуля CPI.StartModule и, не отпуская левой кновки мыши, провести связь до входа группы входов Integrate модуля CPI.Integration.

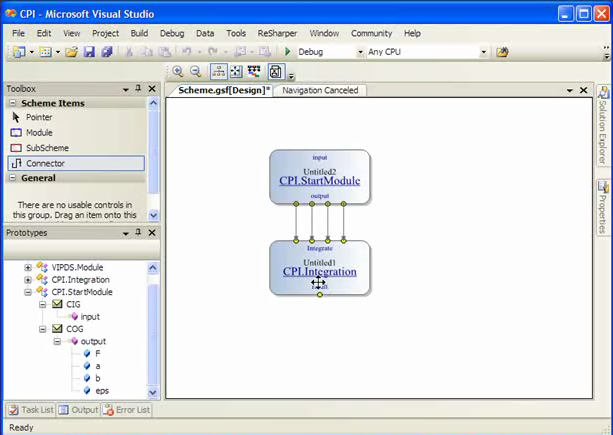

12. Аналогично провести три оставшиеся связи от выходов группы выходов output модуля CPI.StartModule к входам группы входов Integrate модуля CPI.Integration.

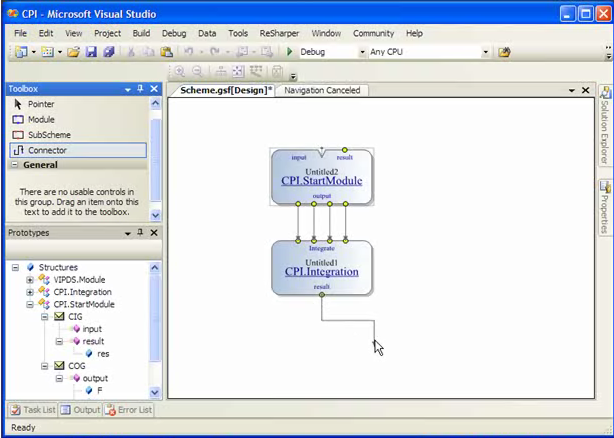

13. Создать связь от выхода группы выходов result модуля CPI.Integration к входу группы входов result модуля CPI.StartModule.

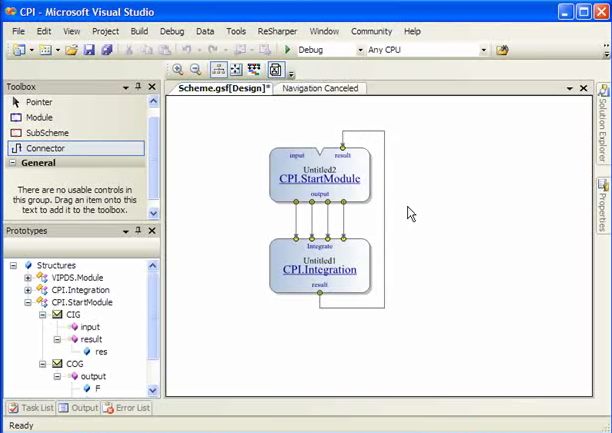

14. Выделить выход группы выходов result модуля CPI.Integration и, не отпуская левой клавиши мыши, провести связь к входу группы входов result модуля CPI.StartModule.

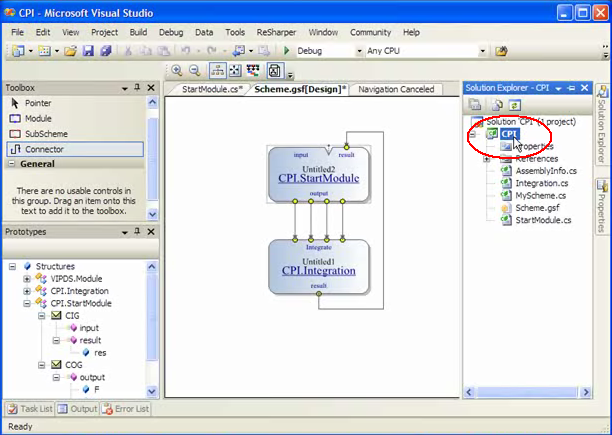

15. Открыть окно Solution Explorer. Выбрать в дереве проект CPI.

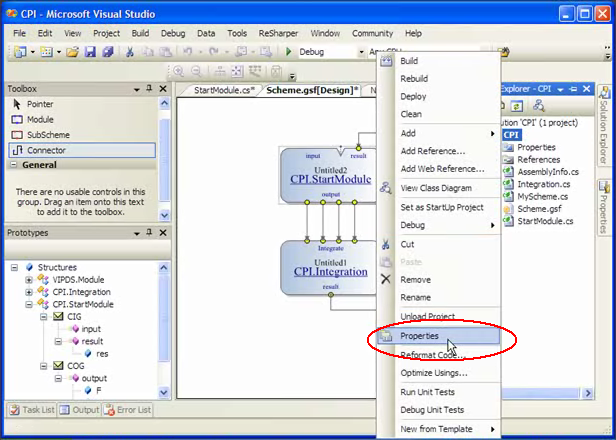

16. Кликнуть правой клавишей мыши по проекту CPI и выбрать в контекстном меню Properties.

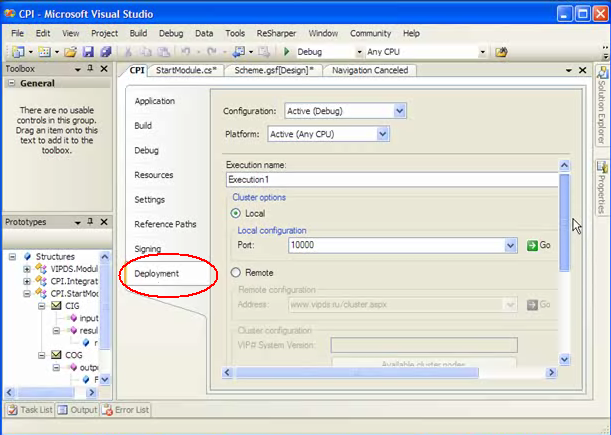

17. В появившемся окне свойств проекта CPI выбрать вкладку Deployment.

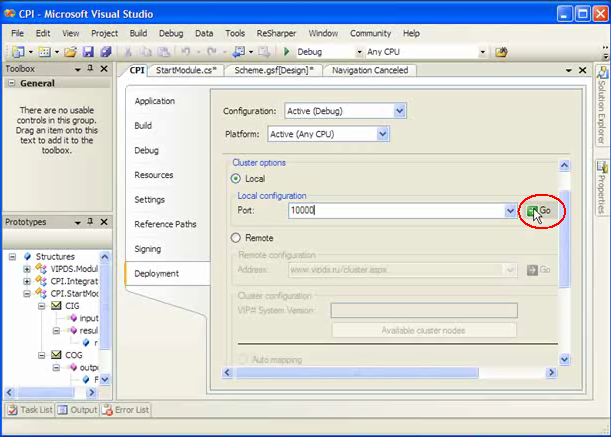

18. Во вкладке Deployment в группе Cluster Options выбрать опцию Local и нажать кнопку Go.

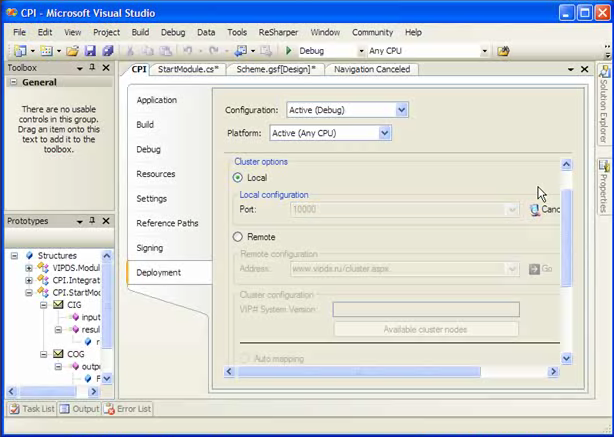

19. После нажатия кнопки Go система осуществит проверку на прослушивание указанного порта и поиск на наличие подключенных к кластеру компьютеров.

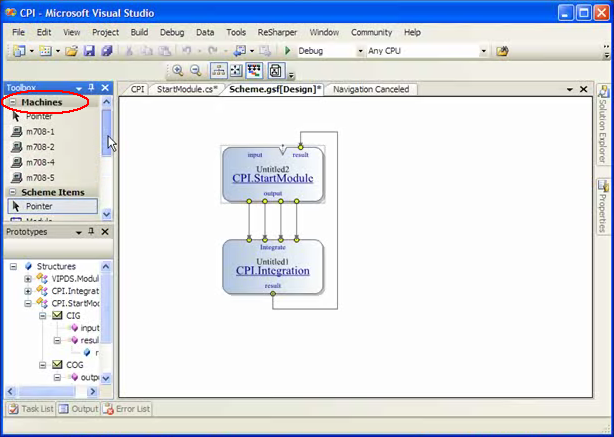

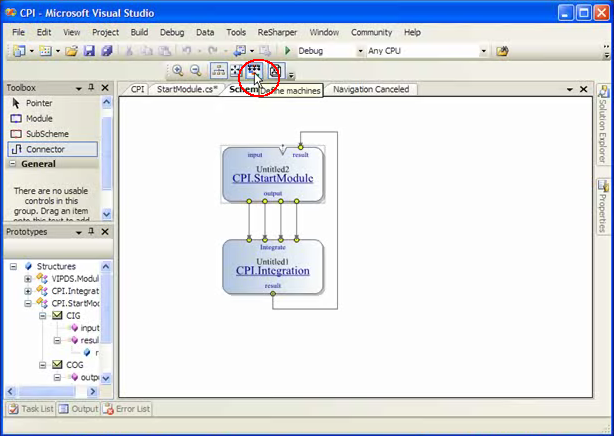

20. После того, как система закончит проверку, перейти на граф-схему и выбрать вкладку Machines.

21. Во вкладке Machines окна Toolbox представлены компьютеры, входящие в кластер.

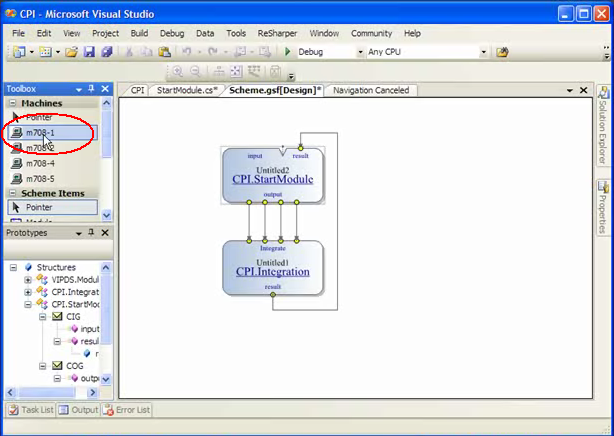

22. Во вкладке Machines выбрать машину.

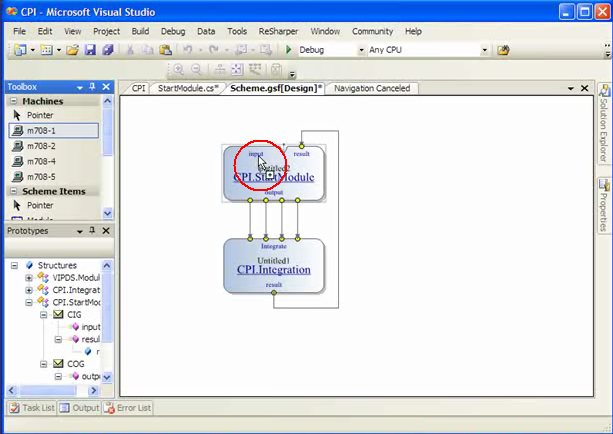

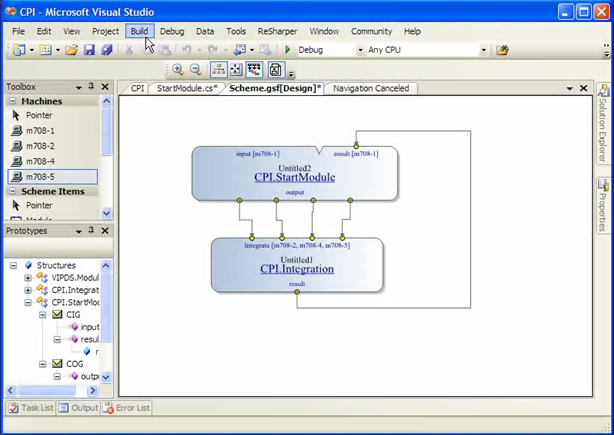

23. Не отпуская левой клавиши мыши, перетащить выбранную машину в группу входов input модуля CPI.StartModule.

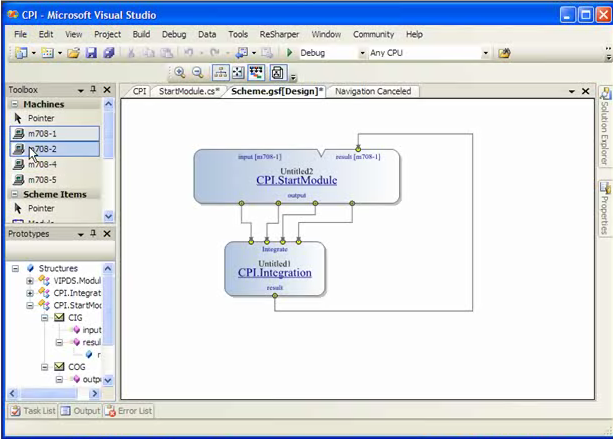

24. Аналогично перетащить следующую машину в группу входов result модуля CPI.StartModule.

25. Аналогично перетащить машины в группу входов Integrate модуля CPI.Integration.

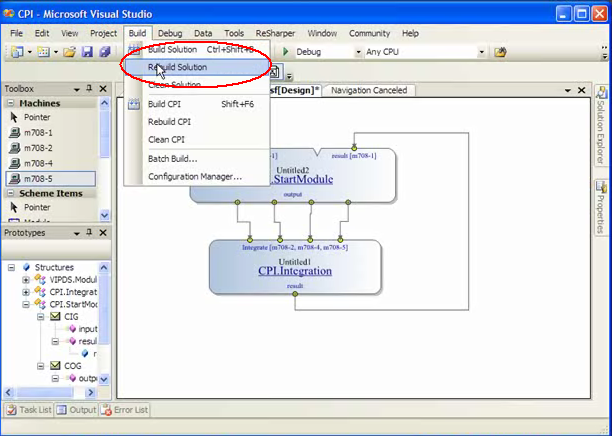

26. Для компиляции и запуска созданной программы выбрать в меню Build->Rebuild solution.

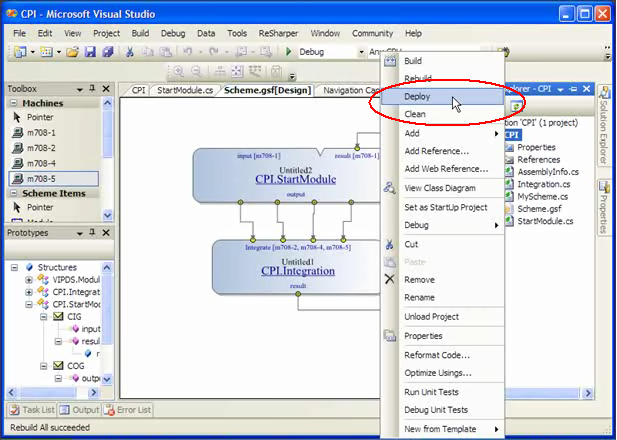

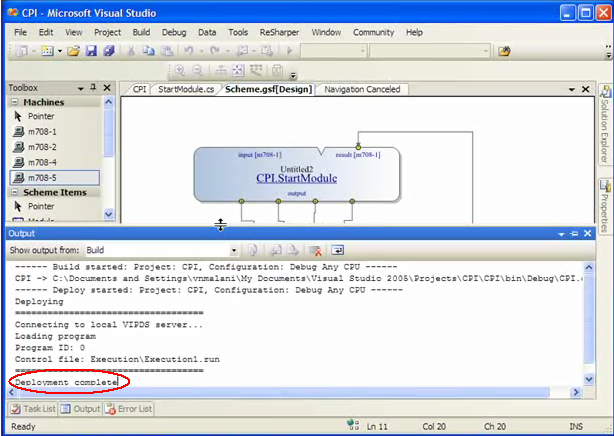

27. Для просмотра компиляции и развертывания программы на кластере в окне Solution Explorer нажать правой клавишей по проекту CPI и выбрать в контекстном меню Deploy.

28. Компиляция и развертывание программы на кластере завершено.

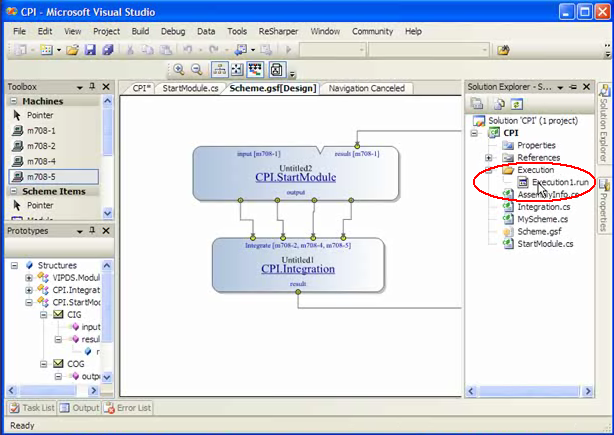

29. Все данные по развертыванию программы на кластере сохранены в файле Execution.run.

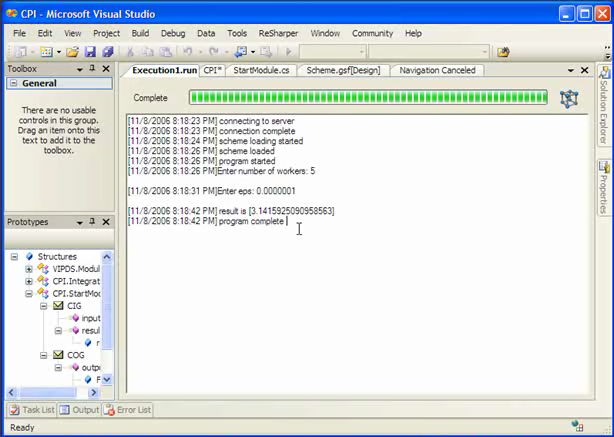

30. Запуск программы осуществляется нажатием клавиши F5.
