Текст из файла (страница 2)

call LCD_DATA

movlw 'L'

call LCD_DATA

movlw 'A'

call LCD_DATA

movlw 'G'

call LCD_DATA

movlw '='

call LCD_DATA

movf reg3,w,1 ; вызвать код первой клавиши из 80h в W

call LCD_HEX

desk call RX_KEY

call LCD_DATA

goto desk

end

Пример выполнения лабораторной работы

Для примера возьмём 4 клавиши : 4, r, f, w

Заполним таблицу 1,где : 1 колонка- все возможные комбинации клавиш( для 4 клавиш 16 значений)

2 колонка – показание прибора

3 колонка – status

Таблица 1

Клавиши	Показание прибора	Status
4-r	34-52=E2	12
r-4	52-34=1E	01
4-f	34-46=EE	10
f-4	46-34=12	03
4-w	34-57=DD	10
w-4	57-34=DD	03
r-f	52-46=OC	01
f-r	46-52=F4	12
f-w	46-57=EF	10
w-f	57-46=11	03
r-w	52-57=FB	10
w-r	57-52=05	03
4-4	34-34=00	07
r-r	52-52=00	07
f-f	46-46=00	07
w-w	57-57=00	07

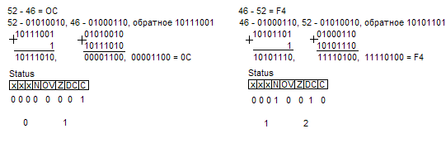

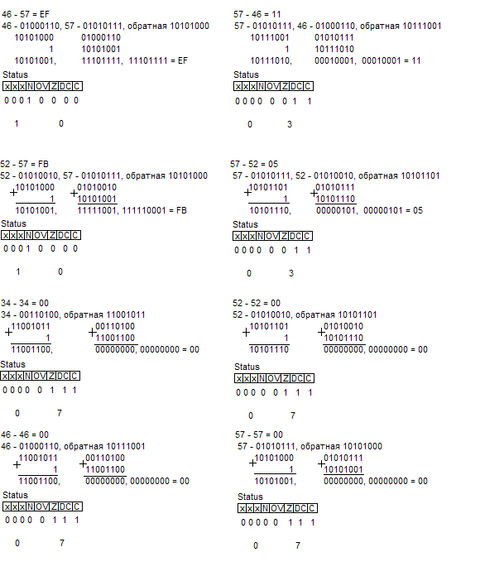

П роверка

Варианты заданий к лабораторной работе

В отчёт по данной лабораторной работе включается:

1. Краткая теоретическая часть

2. Исходный текст программы

3. Проверка (ручной пересчёт всех возможных комбинаций)

Контрольные вопросы:

1. Объясните назначение флагов N, C, DC, Z

2. Объясните ,что означают буквы mov,буква L, буква W и reg0 после пробела , в команде movlw_reg0

3. Объясните назначение символа “ ; ”, и можно ли не писать в тексте программы слова, которые стоят после этого знака.

4. Какая информация появится в WREG после выполнения команды movlw '='?

5. Каким образом воздействует на регистр WREG команда movf STATUS,w,0?

Лабораторная работа №3

Определения среднего значения из n-чисел

В данной лабораторной работе студент должен изучить программу, позволяющую находить среднее значении ASCII - кода из нескольких приведённых (в соответствии с заданием).

Рис 3 .Алгоритм анализа.

В двоичной системе деление на 2 производится сдвигом информации на 1 бит вправо, при делении на 4 производится сдвиг на 2 разряда, при делении на 8 на 3 разряда.

При сдвиге вправо нулевой бит помещается во флаг “c” ,а в 7 бит помещается предыдущее состояние флага “c”

Важным моментом этой программы является анализ ASCII - кодов нажимаемых клавиш. “Правильные” коды соответствуют клавишам 0-9 а так же клавишам A,B,C,D,E,F. Ошибочно нажатые клавиши должны игнорироваться. Алгоритм этого анализа показан на Рис. 3.

Другим важным моментом этой программы является использование команд с косвенным способом адресации. В команде с косвенным способом адресации в качестве операнда выступает нефизический регистр, который производит отсылку к одному из специальных системных регистров FSR0, FSR1, FSR2. В этих регистрах изначально записывается начальный адрес, какого – либо массива чисел.

Использование в командах с косвенным способом адресации нефизического регистра POSTINC0, POSTINC1, POSTINC2, помимо отсылки к соответствующим системным регистрам FSR , производит увеличение их содержимого на 1, благодаря чему при следующем выполнении команды будет выбран следующий элемент массива.

Исходный текст программы

LIST P=18F452, F=INHX32

#include <P18F452S.INC>

org 100h ; Переход на адрес 100h

; Инициализация системы

reg0 equ 080h ; размер массива чисел

reg1 equ 081h

reg2 equ 082h

reg3 equ 083h

reg4 equ 084h

reg5 equ 085h

start ;Старт программы

movlw 36h

movwf reg4

movlw 2Fh

movwf reg5

;**************Ввод чисел******************************

movlw 0 ; Установка начальной позиции 1 строчки дисплея

call LCD_SET ; Переход к п/п установки позиции вывода на ЖКИ

movlw 'V' ; Загрузка символов

call LCD_DATA ; Вывод символов на ЖКИ,

movlw 'V'

call LCD_DATA

movlw 'O'

call LCD_DATA

movlw 'D'

call LCD_DATA

lfsr FSR0,0x100 ; начальный адрес массива

movlw 08h ; размер массива чисел - 08

movwf reg0 ; счетчик массива - reg0

vvod movlw 4 ; Установка начальной позиции 1 строчки дисплея

call LCD_SET ; Переход к п/п установки позиции вывода на ЖКИ

call RX_KEY ; чтение кода старшей цифры

movwf reg2

call LCD_HEX

movf reg2,w

sublw 0x46 ; 46-W<0 ,то повтор ввода

bn vvod

movf reg2,w

sublw 0x40 ; 41-W<0 ,то OKEY

bn ok1

movf reg2,w

sublw 0x39 ; 39-W<0 ,то повтор ввода

bn vvod

movf reg2,w

sublw 0x2F ; 2F-W<0 ,то OKEY

bn ok2

goto vvod ; если W<30 ,то повтор ввода

ok1 movf reg2,w

bcf STATUS,0,0

subfwb reg4,w ; (0x41...0x46) - 0x36

goto ok3

ok2 movf reg2,w

bcf STATUS,0,0

subfwb reg5,w ; (0x30...0x39) - 0x30

ok3 movwf reg1 ; биты <3-0> сохранить в reg1

swapf reg1,f ; поменять местами биты <3-0> <7-4>

vvod movlw 6 ; Установка начальной позиции 1 строчки

;дисплея

call LCD_SET ; Переход к п/п установки позиции вывода на ЖКИ

call RX_KEY ; чтение кода старшей цифры

movwf reg2

call LCD_HEX

movf reg2,w

sublw 0x46 ; 46-W<0 ,то повтор ввода

bn vvo

movf reg2,w

sublw 0x40 ; 41-W<0 ,то OKEY

bn ok4

movf reg2,w

sublw 0x39 ; 39-W<0 ,то повтор ввода

bn vvo

movf reg2,w

sublw 0x2F ; 30-W<0 ,то OKEY

bn ok5

goto vvo ; если W>46 ,то повтор ввода

ok4 movf reg2,w

bcf STATUS,0,0

subfwb reg4,w ; (0x41...0x46) - 0x36

goto ok6

ok5 movf reg2,w

bcf STATUS,0,0

subfwb reg5,w ; (0x30...0x39) - 0x30

ok6 iorwf reg1,w ; в одном байте две цифры - число

movwf POSTINC0 ; записать число в массив

decfsz reg0,f ; уменьшить счетчик на 1

goto vvod ; конец цикла ввода

movlw 0 ; Установка начальной позиции 1 строчки дисплея

call LCD_SET ; Переход к п/п установки пизиции вывода на ЖКИ

movlb 01

movf 0x00,w,1

call LCD_HEX

movf 0x01,0,1

call LCD_HEX

movf 0x02,0,1

call LCD_HEX
