В домах-интернатах обязательно предусматривается кабинет социальной адаптации, который служит для обучения инвалидов домоведению - умению подобрать продукты, изготовить из них какие-то блюда, накрыть и сервировать стол, принять гостей и т.п. В этом кабинете могут проводиться дни рождения, праздники с приглашением гостей. Состоит кабинет из рабочей зоны, практически кухни, где приготавливаются блюда, а также представительной зоны, где стоят столы со стульями, проводятся танцы и игры. Обе зоны разделены стойкой, где вначале происходит разделка продуктов (подготовка их к варке или жарению, приготовление теста, чистка и нарезка зелени и т.п.), затем подготовка блюд к подаче на стол (раскладка по тарелкам, украшение и т.п.).
Предложения по расстановке оборудования в представительской зоне разработаны для двух вариантов размещения инвалидов и их гостей - на 11 и на 21 место. Комбинированная стенка рассчитана на хранение столовой посуды, белья, музыкальной техники, видеотехники, кассет, дисков и т.п. (рис. 5.1).
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол обеденный
1а. Стол резервный
2. Стул
3. Инвалидная коляска
4. Комбинированная стенка
5. Холодильник
6. Мойка
7. Плита
8. Стол-шкаф кухонный
9. Сервировочная стойка, разделочный стол-шкаф
10. Табурет

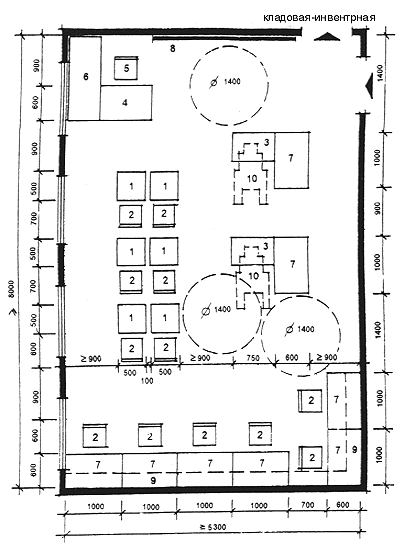

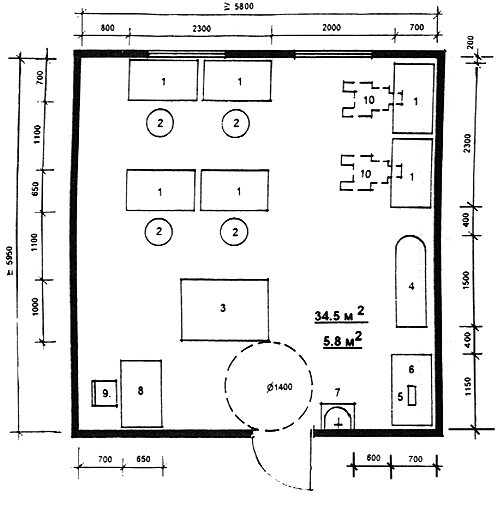

РИС. 5.1. ПЛАНИРОВОЧНАЯ СХЕМА КАБИНЕТА СОЦИАЛЬНО-БЫТОВОЙ АДАПТАЦИИ, КОМНАТА ДЛЯ ПРИЕМА ГОСТЕЙ НА 11 И 21 ПОСАДОЧНЫХ МЕСТА
Примыкающая к кабинету социальной адаптации кладовая-инвентарная служит для хранения запасов белья и посуды, мебели и т.п.
Библиотека с читальным залом и открытым доступом к книгам (рис. 5.2), а также кабинеты рисунка и музыкальных занятий (рис. 5.3, 5.4) могут быть предусмотрены как в составе помещений профессиональной подготовки, так и в составе помещений культурно-массового обслуживания.
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Шкаф для открытого хранения книг | 4. Стол для абонементного обслуживания |
2. Стол для занятий | 5. Табурет |
2а. Стол для занятий инвалида-колясочника | 6. Полки подвесные |
3. Стул | 7. Инвалидная коляска |

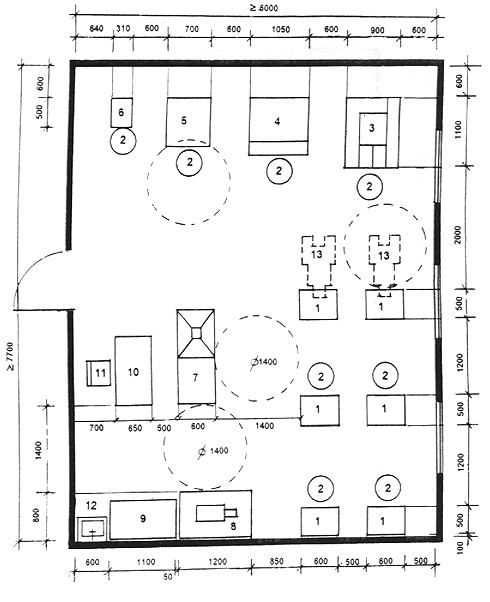

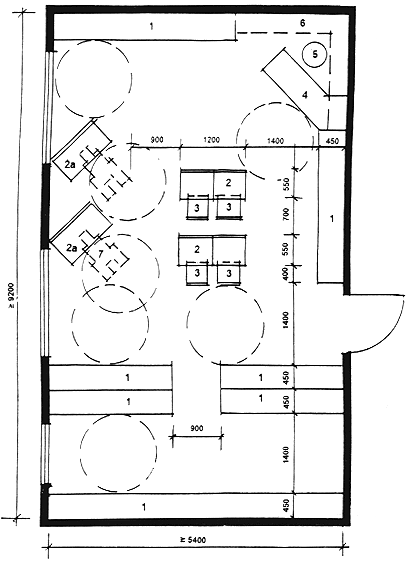

РИС. 5.2. ПРИМЕР ПЛАНИРОВКИ БИБЛИОТЕКИ С ОТКРЫТЫМ ДОСТУПОМ К КНИГАМ И ЧИТАЛЬНЫМ ЗАЛОМ
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Шкаф-стеллаж для рисунков, моделей, реквизита
2. Мольберт
2а. Специальный мольберт для инвалида-колясочника
3. Помост для моделей и натурщиков
4. Кресло для отдыха натурщиков
5. Ширма
6. Вешалка с зеркалом
7. Стол преподавателя
8. Стул
9. Выставка рисунков и картин
10. Инвалидная коляска

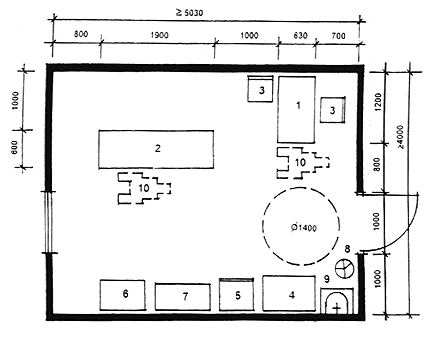

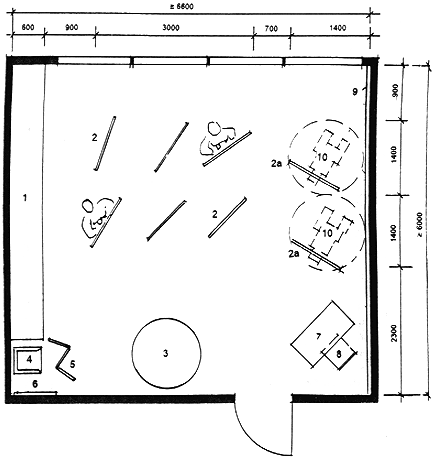

РИС. 5.3. ПРИМЕР ПЛАНИРОВКИ КАБИНЕТА РИСУНКА
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стул | 4. Пианино |
2. Пюпитр | 5. Табурет винтовой |
2а. Специальный пюпитр для инвалида-колясочника | 6. Шкаф музыкальных инструментов, нот и т.п. |
3. Помост для руководителя | 7. Инвалидная коляска |

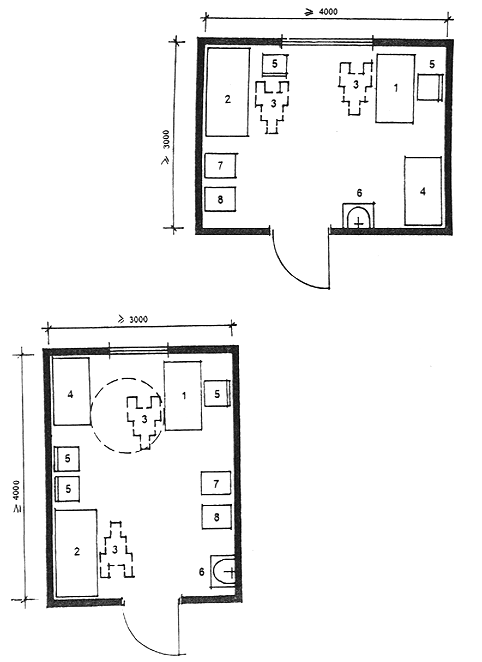

РИС. 5.4. ПРИМЕР ПЛАНИРОВКИ КАБИНЕТА МУЗЫКАЛЬНЫХ ЗАНЯТИЙ
На рис. 5.5 - 5.11 приведены примеры планировок производственных мастерских для наиболее распространенных видов деятельности.
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол ученический | 6. Стол для сервера (центрального процессора) |
2. Стул ученический | 7. Стол для ученического компьютера (терминала) |
3. Стол ученический для инвалида-колясочника | 8. Доска |
4. Стол учительский | 9. Полки подвесные |
5. Стул учительский | 10. Инвалидная коляска |

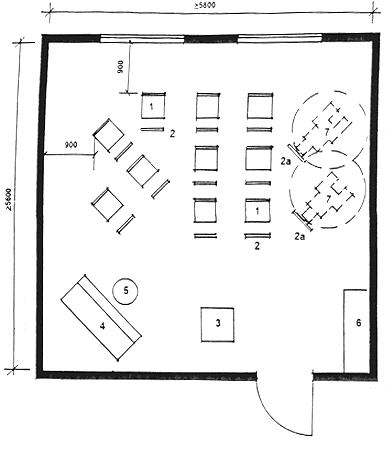

РИС. 5.5. ПЛАНИРОВОЧНАЯ СХЕМА КОМПЬЮТЕРНОГО КАБИНЕТА НА 8 ЧЕЛОВЕК
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол учителя
2. Стул учителя
3. Стол ученический
4. Стул ученический
5. Шкаф-стеллаж
6. Умывальник
7. Доска
8. Инвалидная коляска

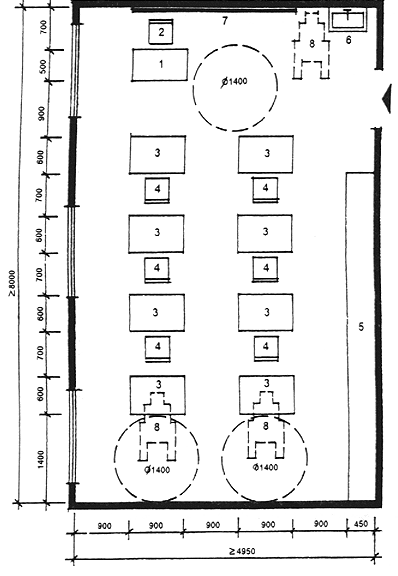

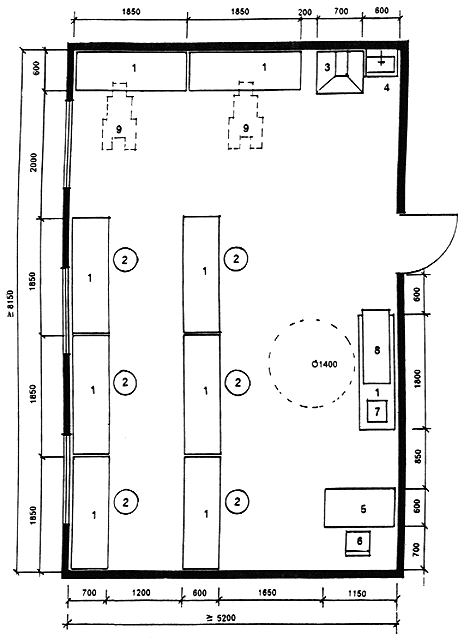

РИС. 5.6. ПЛАНИРОВОЧНАЯ СХЕМА КАБИНЕТА МАШИНОПИСИ НА 8 ЧЕЛОВЕК
СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол рабочий | 5. Письменный стол мастера |
2. Табурет регулируемый | 6. Стул |
3. Проволочно-швейный аппарат | 7. Умывальник керамический |
4. Стол-зонт с электроклеевой сваркой | 8. Инвалидная коляска |

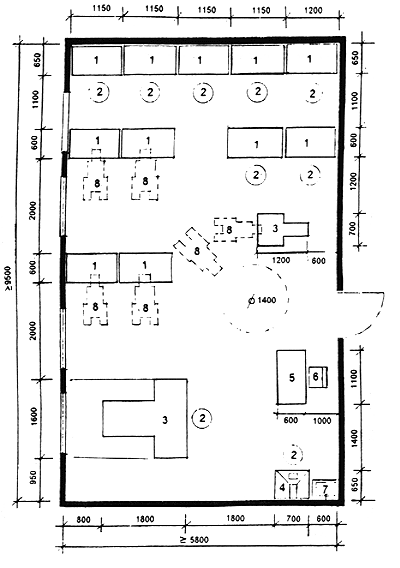

РИС. 5.7. ПРИМЕР ПЛАНИРОВКИ КАРТОНАЖНОЙ МАСТЕРСКОЙ
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол обувщика | 7. Шарошечно-полировальный станок |
2. Табурет регулируемый | 8. Верстак слесарный с машиной для обрезки подошв |
3. Машина для пристрочки подошв | 9. Швейная машина со столов |
4. Машина для отделочных операций | 10. Письменный стол мастера |
5. Пресс для приклеивания подошв | 11. Стул |
6. Машина для приклеивания каблуков к женской обуви | 12. Умывальник керамический |
13. Инвалидная коляска |
РИС. 5.8. ПРИМЕР ПЛАНИРОВКИ ОБУВНОЙ МАСТЕРСКОЙ
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол рабочий
2. Стол ремонта телерадиоаппаратуры
3. Табурет регулируемый
4. Стол-зонт
5. Письменный стол мастера
6. Стул
7. Умывальник керамический
8. Инвалидная коляска

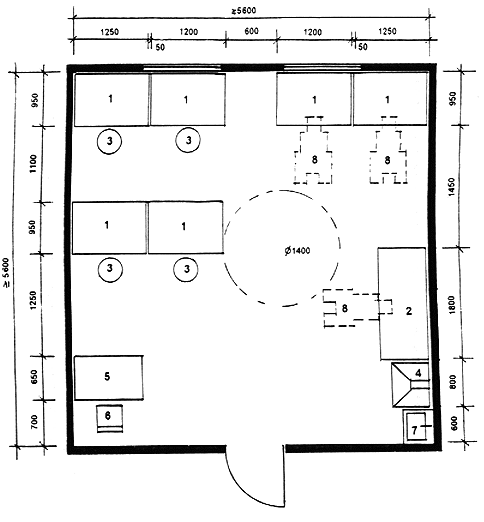

РИС. 5.9. ПРИМЕР ПЛАНИРОВКИ МАСТЕРСКОЙ ПО РЕМОНТУ АППАРАТУРЫ И БЫТОВОЙ ТЕХНИКИ
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Швейная машина | 6. Рабочий стол |
2. Табурет регулируемый | 7. Умывальник керамический |
3. Стол раскроечный | 8. Письменный стол мастера |
4. Гладильный стол | 9. Стул |
5. Гладильный пресс | 10. Инвалидная коляска |
РИС. 5.10. ПРИМЕР ПЛАНИРОВКИ ШВЕЙНОЙ МАСТЕРСКОЙ
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Верстак столярный | 6. Стул |
2. Табурет регулируемый | 7. Дисковая электропила |
3. Стол-зонт | 8. Станок токарный по дереву |
4. Умывальник керамический | 9. Инвалидная коляска |
5. Письменный стол мастера |
РИС. 5.11. ПРИМЕР ПЛАНИРОВКИ СТОЛЯРНОЙ МАСТЕРСКОЙ
Швейная мастерская, кроме ее основной специализации, может быть использована для занятий различными видами рукоделия (вязания, вышивания, художественной аппликации).
6. ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ МЕДИЦИНСКОГО ОБСЛУЖИВАНИЯ
Эти помещения предназначены как для текущего медицинского обслуживания, так и для медицинской реабилитации инвалидов и престарелых.
Примеры планировки основных помещений медицинского обслуживания даны только в тех случаях, когда должна быть отражена специфика обслуживания инвалидов. Остальные помещения проектируются по существующим нормативам и рекомендациям.
Принятые габариты оборудования приведены достаточно условно, что объясняется большим разнообразием типов применяемых в практике приборов, устройств и т.п.
Разработка планировочных схем базировалась на следующих положениях:
- необходимость учета технологических требований к размещению оборудования (расстояния между приборами и стенами и т.п.).
- учет необходимости обслуживания инвалидов-колясочников (подъезды, проезды, повороты);
- учет размещения устройств для перемещения инвалидов к приборам и оборудованию (применение поворотных и подъемных устройств для опускания инвалида в ванну, на кушетку и т.п.).
Принципы применяемых в практике устройств для перемещения инвалидов к оборудованию приводятся на рис. 3.14 - 3.16 (Разд. 3), а примеры самого оборудования на рис. 6.13, 6.14.
На рис. 6.1 - 6.12, 6.15 - 6.18 приведены примеры планировочных решений лечебно-процедурных кабинетов с учетом обслуживания инвалидов-колясочников, а также применением специального оборудования и устройств для их перемещения.
На рис. 6.19 разработаны примеры планировки мельцеровских боксов на 1 и 2 места (входящих в состав приемно-карантинного отделения) с учетом обслуживания инвалида-колясочника и возможностью эвакуации больного на носилках.
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол врача однотумбовый
2. Кушетка смотровая
3. Инвалидная коляска
4. Шкаф врача
5. Стул
6. Умывальник керамический
7. Весы медицинские
8. Ростомер
РИС. 6.1. КАБИНЕТ ВРАЧА (ТЕРАПЕВТА, ПСИХОНЕВРОЛОГА)
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол врача | 8. Умывальник керамический |
2. Стул | 9. Стол палатный |
3. Таблица | 10. Офтальмоскоп |
4. Кушетка смотровая | 11. Табурет |
5. Столик инструментальный | 12. Периметр настольный с регистрирующим устройством |
6. Шкаф медицинский | 13. Бачок для отходов |
7. Холодильник бытовой | 14. Светозащитный занавес |

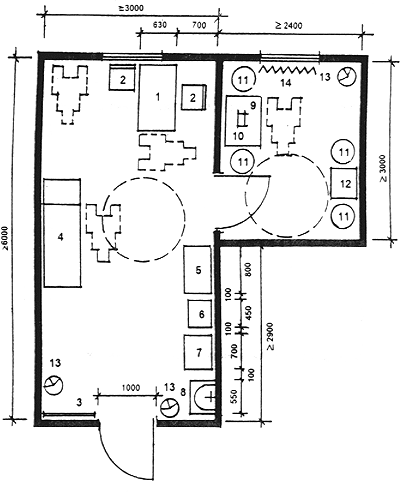

РИС. 6.2. КАБИНЕТ КОНСУЛЬТАТИВНОГО ПРИЕМА С ТЕМНОЙ КОМНАТОЙ
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол медсестры | 6. Шкаф медицинский |
2. Кушетка смотровая | 7. Столик инструментальный |
3. Стул | 8. Бачок для отходов |
4. Стол палатный | 9. Умывальник керамический |
5. Холодильник бытовой | 10. Инвалидная коляска |

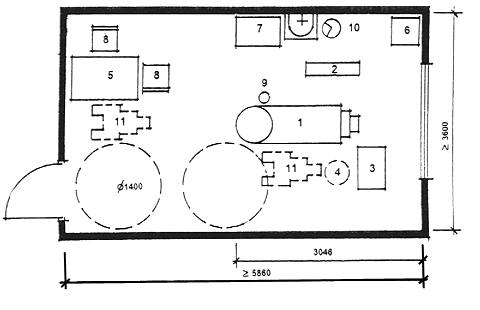

РИС. 6.3. ПРОЦЕДУРНАЯ
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Кресло стоматологическое
2. Установка стоматологическая универсальная
