10. Водозащиту грунтов основания зданий и сооружений следует предусматривать в соответствии со СНиП 2.04.01-85 „Внутренний водопровод и канализация зданий" устройством водонепроницаемых полов в подвалах, подпольях и т. п., применением компенсаторов в местах пересечения деформационных швов трубопроводами или гибкими стыками трубопроводов и т. п.
11. Внутренние трубопроводы следует прокладывать выше уровня пола подвальных этажей с приспособлениями или компенсаторами, исключающими возможность повреждения трубопроводов при неравномерных осадках фундаментов. Внутренние трубопроводы должны быть доступны для осмотра и ремонта.
12. В грунтовых условиях ² типа по просадочности в подвальных этажах допускается прокладывать транзитные водонесущие сети и сети канализации, а также предусматривать выпуски канализации выше пола подвала.
Разрешается прокладка транзитных коммуникаций через помещения подземного хозяйства производственных зданий (технологические подвалы, приямки и т. п.) в случаях, когда это не нарушает технологического процесса и удовлетворяет требованиям техники безопасности.
13. В грунтовых условиях II типа по просадочности транзитные коммуникации, содержащие жидкость, прокладываемые ниже отметки пола 1-го этажа, не должны пересекать помещений подземного хозяйства цехов, приямков с технологическим оборудованием, а также лестничных клеток, мусоропроводов и т.п. Но допускается пересечение канализационными трубопроводами деформационных швов между смежными частями зданий и сооружений.
Вводы водопровода и теплосетей, а также выпуски канализации на участках между зданием (сооружением) и контрольным колодцем, должны быть проложены в водонепроницаемых железобетонных каналах.
14. Примыкание каналов к фундаментам зданий и сооружений должно быть герметичным, его следует выполнять с учетом возможных просадок канала и фундамента здания (сооружения). Минимальные расстояния в плане от наружных поверхностей водопроводных и канализационных труб до граней фундаментов следует принимать.
в грунтовых условиях ² типа по просадочности — не менее 5 м;
в грунтовых условиях II типа по просадочности — по следующей таблице:
| Толщина слоя просадочного | Расстояние, м, при диаметре труб, мм | ||
| грунта, м | до 100 | св. 100 до 300 | св. 300 |
| До 12 | 5 | 7,5 | 10 |
| Св. 12 | 7,5 | 10 | 15 |
Прокладку трубопроводов следует предусматривать в водонепроницаемых каналах с уплотнением дна траншей и с обязательным устройством выпусков аварийных вод из каналов в контрольные устройства с удалением из них воды.
15. При отсутствии в районе строительства ливнесточной канализации воду из внутренних стоков допускается выпускать в открытые водонепроницаемые лотки, проложенные через зеленые зоны, отмостки или тротуары (проезды) в местную ливнесточную сеть. Выпуск воды из внутренних водостоков в хозяйственно-бытовую канализацию не допускается.
16. Отопительные системы зданий и сооружений следует предусматривать такими, чтобы подводки к нагревательным приборам не пересекали деформационные швы здания (сооружения).
Внутренние канализационные сети следует группировать в объединенные выпуски из зданий (сооружений) через контрольные колодцы с последующим подключением их к ближайшему колодцу сети канализации.
17. Напорные и самотечные трубопроводы в грунтовых условиях ² типа по просадочности допускается проектировать без учета просадочности грунтов. В грунтовых условиях II типа по просадочности трубопроводы следует проектировать в соответствии с требованиями СНиП 2.04.02-84 „Водоснабжение. Наружные сети и сооружения" и СНиП 2.04.03-85 „Канализация. Наружные сета и сооружения"
18. Водозащиту просадочных грунтов следует дублировать установкой предохранительных и сигнализационных устройств в системах сброса аварийных вод для оповещения об утечках, монтируемых в специальных водонепроницаемых приямках или контрольных колодцах, в которых также должны быть расположены запорные устройства трубопроводов, температурные компенсаторы теплофикационных сетей и т. п.
Аварийные воды из контрольных колодцев следует откачивать, а при наличии местных условий — сбрасывать самотеком на участки территорий, не подлежащих застройке.
19. На случай аварии водонесущих сетей и для немедленного отключения аварийных участков трасс в распоряжении обслуживающего персонала производственных предприятий, жилых кварталов, микрорайонов и т. п. должны быть детальные схемы водонесущих сетей обслуживаемой территории с указанием их вводов и выпусков, смотровых и контрольных колодцев, мест расположения запорных устройств, задвижек на водоводах и т. п.
20. Отвод атмосферных вод с кровли зданий и покрытий сооружений должен осуществляться в наружную ливнесточную или общесплавную канализационную сеть. При отсутствии указанной сети отвод воды следует осуществлять в местную ливнесточную сеть со сбросом в безопасные места за пределами территории, подлежащей застройке.
Организованный наружный водоотвод допускается только в III и IV строительно-климатических зонах для зданий высотой не более пяти этажей включительно. Попадающая на отмостку вода должна поступать в ливнесточную сеть через водоприемники или лотки. Отвод воды из водостоков в хозяйственно-бытовую канализацию не допускается.
ПРИЛОЖЕНИЕ 5
Обязательное
КАРКАСНЫЕ ЗДАНИЯ
1. Каркасные здания, возводимые на подрабатываемых территориях и на просадочных грунтах, следует, как правило, проектировать по податливым и комбинированным конструктивным схемам.
Примечание. При проектировании зданий на подрабатываемых территориях ², ²к и ²²к групп предпочтение следует отдавать зданиям с металлическим каркасом.
2. Допускается при соответствующем технико-экономическом обосновании проектировать каркасные здания по жестким конструктивным схемам.
3. Конструктивные решения каркасных зданий следует выбирать в зависимости от расчетных величин деформаций земной поверхности, инженерно-геологических условий площадки строительства и эксплуатационных требований к объекту.
4. Многоэтажные каркасные здания следует проектировать в виде комбинированной конструктивной и связевой систем (черт. 1 настоящего приложения) .
При выборе конструктивных систем многоэтажных каркасных зданий следует отдавать предпочтение каркасам с укрупненными сетками колонн.

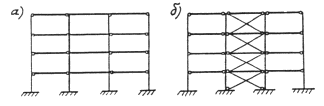

Черт. 1. Схемы рам каркасов многоэтажных зданий
а — комбинированной конструктивной системы; б—связевой системы
5. Фундаменты многоэтажных каркасных зданий, выполненных на основе связевой схемы, следует проектировать в виде перекрестных лент, сечение которых необходимо определять расчетом на воздействия неравномерных деформаций основания.
6. Шарнирные узлы сопряжений элементов многоэтажных каркасных зданий допускается выполнять с опиранием ригелей на консоли колонн через связевые прокладки-компенсаторы (черт. 2 настоящего приложения).
7. Многоэтажные каркасные здания следует рассчитывать на воздействие крена, вызванного подработкой, по деформированной схеме, если продольные силы в стойках каркаса от расчетных нагрузок составляют свыше 10 % значения критической силы.
8. Расчетные схемы соответственно поперечных и продольных рам одноэтажных каркасных зданий (черт. 3, 4 настоящего приложения) следует выбирать в соответствии с табл. 1 настоящего приложения.

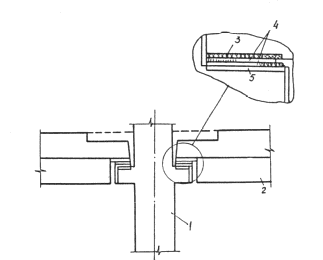

Черт. 2. Конструкция узла сопряжения ригелей с колонной
1 - колонна; 2 — шарнирно-опертый ригель; 3 — закладная деталь ригеля; 4 — нижняя и верхняя связевые пластины; 5 — закладная деталь колонны

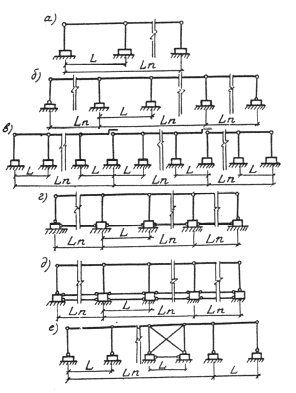

Черт. 3. Схемы поперечных рам одноэтажных каркасных зданий
а —е— типы соединений элементов каркаса
Черт. 4. Схемы продольных рам одноэтажных каркасных зданий (с применением и без применения кранов)
а—в— типы соединений элементов каркаса
| Группы подра- батываемых территорий | Группы условий строительства на просадочных грунтах | Номер черте жа | Соединения | Дополнительные мероприятия по обеспечению устойчиво- сти здания | |
| колонн и ригелей | колонн и фундаментов | ||||
| А. Поперечные рамы | |||||
| IV; ²Vк; ²²² | 0; ²; ²²; ²²², IV; | 3,а | Шарнирно-неподвижное | Жесткое | - |
| ²²; ²; ²Vк | ²²'; ²²²' | 3,б | То же | Для колонн средних рядов — жесткое, крайних — шарнирно-неподвижное | - |
| ²²; ²; ²Vк | 0; ²; ²'; ²²'; ²²²' | З,в | Для группы колонн — шарнирно-неподвижное, для группы колонн шарнирно-подвижное | Жесткое | - |
| ²; ²V; ²²²к | 0; ²; ²'; ²²'; ²²²' | 3,г | Шарнирно-неподвижное | Для колонн средних рядов — жесткое, крайних — шарнирно-неподвижное | Установка связей-рас- порок в одном уровне |
| ²²к; ²к; | 0 | 3,д | Тоже | Для колонн средних рядов — жесткое, крайних — шарнирно-неподвижное | То же, в двух уровнях |
| ²²; ²; ²Vк | ²'; ²²' | 3,е | Шарнирно-неподвижное | Шарнирно-неподвижное | Установка в средней части здания вертикальных связей между колоннами и связей-распорок между фундаментами |
| Б. Продольные рамы | |||||
| IV; ²Vк; ²²² | 0; ²; ²²; ²²², IV; ²' | 4,а | Шарнирно-неподвижное | Жесткое | То же |
| ²²; ²; IV к | 0; ²; ²' | 4,б | То же | ,, | ,, |
| ²; ²²к; ²²²к | 0; ²' | 4.в | ,, | Установка в средней части здания вертикальных связей с применением линейно-подвижных соединений, а между фундаментами — связей-распорок в двух уровнях | |
| Примечание. В зданиях с мостовыми кранами на подрабатываемых территориях групп ²к и частично ²²к, а также на просадочных грунтах групп 0, ² и ²² целесообразно предусматривать выравнивание каркаса. | |||||
9. При проектировании одноэтажных каркасных производственных зданий следует, как правило, применять колонны с шагом 6 и 12м.
