Конструктивные элементы двухветвевого цепного стропа

Таблица П.1.42

Конструктивные элементы трехветвевого цепного стропа

(равномерная нагрузка на три ветви стропа)

Таблица П.1.43

Конструктивные элементы трехветвевого цепного стропа

(нагрузка на две ветви с максимальным углом между ними 45°)

Рис. П.1.27. Одноветвевой строп:

1 - цепная ветвь, 2 - звено, 3 - захват

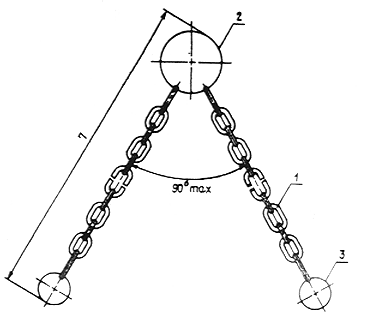

Рис. П.1.28. Двухветвевой строп:

1 - цепная ветвь, 2 - звено, 3 - захват

Рис. П.1.29. Треххветвевой строп:

1 - цепная ветвь, 2 - звено, 3 - захват

ПРИЛОЖЕНИЕ 2

Рекомендуемое

БИРКИ МАРКИРОВОЧНЫЕ

Все стропы, согласно п. 6.1 настоящего РД, должны иметь маркировочные бирки. Бирки рекомендуется выполнять из стальных листов - марка стали Ст3 по ГОСТ 380, толщина 1-1,5 мм.

Крепежные кольца для навешивания бирок на строп рекомендуется выполнять из проволоки по ГОСТ 9389 III класса, нормальной точности, диаметром 2-3 мм.

Размеры бирок и колец для стропов грузоподъемностью до 3,2 т приведены на рис. П.2.1, а и П.2.2, а, для сторопов грузоподъемностью свыше 3,2 т - на рис. П.2.1, б и П.2.2, б.

Бирки рекомендуется крепить к звену стропа, навешиваемому на крюк крана, при помощи крепежного кольца или вплетать в канат универсального стропа.

Надписи на бирках следует выполнять ударным способом. Для стропов грузоподъемностью до 3,2 т следует применять шрифт 3-ПР 3 по ГОСТ 26.020, для стропов грузоподъемностью свыше 3,2 т - шрифт 5-ПР 3 по ГОСТ 26.020.

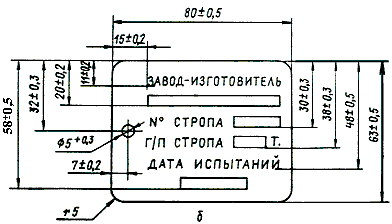

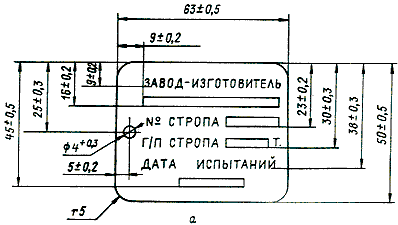

Рис. П2.1. Бирки маркировочные: а - для стропов грузоподъемностью до 3,2 т, б - свыше 3,2 т

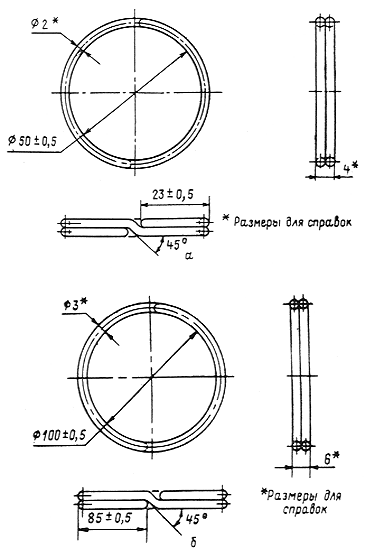

Рис. П2.2. Кольца крепежные: а - для стропов грузоподъемностью до 3,2 т, б - свыше 3,2 т

Если бирка утрачена и необходимая информация не нанесена на концевом звене, то строп должен быть изъят из эксплуатации.

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Требования к перемещению грузов с помощью стропов

1. ПЕРЕМЕЩЕНИЕ ГРУЗОВ С НЕПОСРЕДСТВЕННОЙ

ОБВЯЗКОЙ ИХ СТРОПАМИ

1.1. При перемещении грузов, имеющих острые ребра, с помощью канатных стропов между ребрами и канатами следует размещать проставки, предохраняющие последние от повреждений (рис. П.3.1).

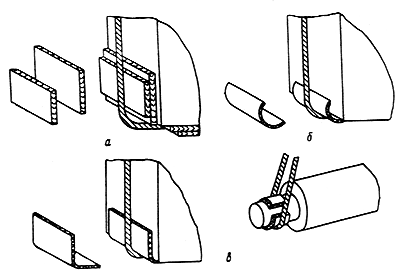

Рис. П.3.1. Строповка грузов с непосредственной их обвязкой с использованием

деревянных проставок (а), проставок из разрезанной трубы (б), проставок

из резинотканевых шлангов, плоских ремней и т.п. (в)

Рис. П.3.2. Строповка грузов цепными стропами

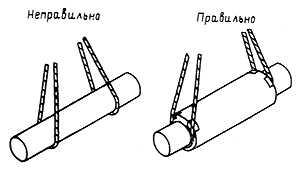

Рис. П.3.3. Обвязка грузов с закруглениями

1.2. При обвязке грузов цепными стропами не следует допускать изгиба звеньев на ребрах груза (рис. П.3.2).

1.3. При регулярном использовании канатных стропов для обвязки грузов с закруглениями, радиусы которых составляют менее 10 диаметров каната (рис. П.3.3), рекомендуется снижать допускаемую нагрузку на ветви стропа в соответствии с табл. П.3.1.

Таблица П.3.1

Рекомендуемое снижение допускаемой нагрузки на ветви стропа

1.4. При строповке груза с его затяжкой петлей канатного стропа (рис. П.3.4) рекомендуется снижать его грузоподъемность на 20 %.

1.5. Перемещение грузов со свободной укладкой их на петлевые стропы (рис. П.3.5) вне зависимости от числа петель допускается только при наличии на грузе элементов, надежно предотвращающих его от смещения в продольном направлении.

2. ПЕРЕМЕЩЕНИЕ ГРУЗА С ПОМОЩЬЮ ЧАЛОЧНЫХ КРЮКОВ

2.1. Для правильного зацепления рым-болтов, скоб и других элементов, предусмотренных на грузе для подсоединения стропа (рис. П.3.6), зазоры и должны соответствовать:

0,07 h, но не менее 3 мм;

0,1 В, но не менее 3 мм.

Рис. П.3.4. Строповка грузов с затяжкой петлей

(Измененная редакция, Изм. № 1)
