Нормы времени и расценки на измерители, указанные в таблице

§ Е8-1-6. Штукатурная обработка внутренних швов между сборными

элементами перекрытий и стен

Состав работы

1. Насечка кромок плит вручную и конопатка швов. 2. Грунтование поверхности с приготовлением 7%-ного раствора дисперсии ПВА и перемешивание готового раствора с добавлением 50%-ной поливинилацетатной дисперсии (при выравнивании полимерцементным раствором). 3. Оштукатуривание (заделка) швов раствором с затиркой поверхности шва. 4. Установка направляющей рейки, прорезка руста и зачистка кромок (при заделке швов с прорезкой рустов).

Нормы времени и расценки на 100 м шва

Примечание. При насечке кромок без конопатки швов Н. вр. и Расц. строки № 1 умножать на 0,5 (ПР-1).

§ Е8-1-7. Беспесчаная накрывка

Состав работы

1. Просеивание гипса. 2. Процеживание известкового теста. 3. Приготовление известково-гипсового раствора. 4. Перетирка готового раствора на краскотерке. 5. Нанесение первого слоя. 6. Нанесение и тщательное заглаживание второго слоя. 7. Отделка лузг и усенков.

Состав звена

Штукатур 4 разр. - 1

2 " - 1

Нормы времени и расценки на 1 м² накрывки

§ Е8-1-8. Вытягивание тяг, разделка углов и выделка падуг

Указания по применению норм

Нормы данного параграфа применяются при любой толщине намета и предусматривают следующие виды работ.

1. Выделка от руки (при работе обыкновенным шаблоном) выходящего или входящего угла пересечения двух тяг, когда невозможно сформировать его при вытягивании тяг, называется разделкой угла. В разделку угла входит вся работа от руки по формированию угла (от вытянутых шаблоном частей тяг до линии их пересечения) и по выделке самой линии пересечения.

2. Исправление в выступающих углах и придание четкости линии пересечения тяг (на столбах, пилястрах и т. п.), получаемых непосредственно при вытягивании тяг обыкновенным шаблоном, называется подправкой углов тяги.

3. Доводкой (рис. 1) называется выполняемая от руки часть тяги, которую невозможно вытянуть обыкновенным шаблоном. Доводки образуются в местах примыкания тяги к пересекающему ее конструктивному элементу: пилястре, междуэтажному карнизу, у труб центрального отопления и т. п.

4. Раскреповкой (рис. 2) называется выполняемая от руки часть тяги, прилегающая к входящему и выходящему углам, которую невозможно вытянуть обыкновенным шаблоном. Раскреповку следует нормировать по числу образующих ее углов по строкам 1 и 2 табл. 2.

5. Площадь тяг следует определять умножением длины тяги на сумму относа и высоты тяги. Величину разделок, раскреповок, доводок и т. п. принимать по сумме относа и высоты прямолинейного участка тяги.

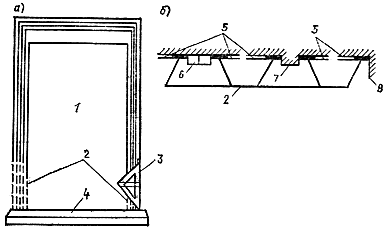

Рис. 1. Доводки

а - при вертикальных тягах; б - при горизонтальных тягах

1 - оконный проем; 2 - доводки при вертикальных и горизонтальных тягах;

3 - шаблон для тяги; 4 - междуэтажный карниз; 5 - тяги шаблоном;

6 - вентиляционный короб; 7 - пилястра; 8 - стена

Рис. 2. Раскреповки

1 - простая (2 угла); 2 - сложная (4 угла)

Для потолочных и наружных карнизов (рис. 3, 4) сумма относа и высоты равна ; для стенных тяг (рис. 5) сумма относа и высоты равна .

Рис. 5. Стенная тяга

a - относ тяги; - высота тяги

Пример. Требуется подсчитать Н. вр. и Расц. на вытягивание 52 м карниза из известково-гипсового раствора при относе 25 см и высоте 40 см и на разделку шести углов.

Площадь карниза равна 52 (0,25 + 0,4) = 33,8 м². По разновидности № 1 "а" табл. 1 Н. вр. = 1,4 чел.-ч, Расц. = 1-13 на 1 м².

Нормативное время равно 1,4´33,8 = 47,3 чел.-ч, полная Расц. 1-13´33,8 = 38-19 на весь карниз.

Сумма относа и высоты всех углов равна 6 (0,25 + 0,4) = 3,9 м. По разновидности № 1 "а" табл. 2 Н. вр. = 2 чел.-ч, Расц. = 1-82 на 1 м. Нормативное время равно 2´3,9=7,8 чел.-ч, полная Расц.=1-82´3,9=7-10 на все углы.

Всего на 52 м карниза и шесть углов нормативное время составит 47,3 + 7,8 = 55,1 чел.-ч, Расц. на всю работу 38-19 + 7-10 = 45-29.

6. Вытягивание тяг начинается с установки инвентарных направляющих реек (правил) для прохождения по ним шаблона.

При наращивании реек их концы срезаются в местах стыков "на ус", а места стыков промазываются гипсовым раствором для обеспечения прямолинейного движения шаблона при прохождении его по стыкам правил.

Разметка поверхности под установку правил производится по шаблону. Перед окончательным укреплением правил проверяется правильность их установки протягиванием по ним шаблона, который свободно передвигается по правилам. Крепление правил производится инвентарными рейкодержателями.

Для тяги внутренних карнизов направляющие рейки устанавливаются по всему периметру стен и потолков в рамку. При этом применяются угловые шаблоны со съемными лекалами, что исключает надобность в разделке углов и доводке вручную.

Для криволинейных тяг определяется местонахождение центра, где устанавливается осевой штырь, на который надевается водило с шаблоном.

Набрасывание раствора на поверхность при вытягивании карниза производится ковшом с набиранием раствора непосредственно из передвижного ящика.

Отдельные дефекты в карнизах, углах и раскреповках исправляются при помощи линейки, малого полутерка и отрезовки.

Формовка и разделка углов, раскреповок и доводок вручную производится так тщательно, что между тягой, произведенной шаблоном, и частью ее, выделанной от руки, нет отличия.

Состав работ
