Московский Государственный Технический Университет им. Н. Э. Баумана

Кафедра «Теоретические основы электротехники»

Курсовой проект по дисциплине

«Теоретические основы электротехники»

Тема: Анализ установившихся и переходных процессов в линейных электрических цепях

Вариант №14а

студента группы СМ5-51

Киселёва Андрея

Руководитель: ___________ (Смирнов А. В.)

Москва

2006

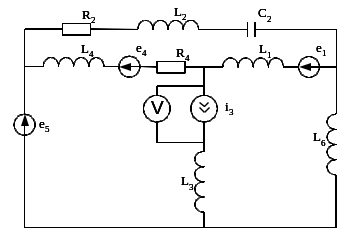

Структурная схема исследованной электрической цепи

Функциональная схема электрической цепи

1. Расчет источника гармонических колебаний

Построим эквивалентную схему:

Рис. 1б

1. Определить все токи, показания вольтметра и амперметр электромагнитной системы

Воспользуемся методом контурных токов (МКТ)

Найдем силу тока в каждой ветви:

Найдем показания вольтметра:

ЗНК  abca:

1.2. Составить и рассчитать баланс мощностей.

ЗНК  abca:

Мощность источников:

Мощность потребителей:

Получаем, что S_ист=S_потр

Расчет токов был произведен МКТ, правильность расчетов была подтверждена составлением уравнения баланса мощностей.

1.3. Записать мгновенные значения тока и напряжения первичной обмотки трансформатора Т₁ и построить их волновую диаграмму.

За первичную обмотку трансформатора выберем катушку №2

Рис.1.3б Ток на первичной обмотке трансформатора

1.4. Представить исходную схему ИГК относительно первичной обмотки трансформатора эквивалентным источником (напряжения или тока). Определить его параметры и значение тока в первичной обмотке трансформатора. Сравнить значение тока со значением, полученным в пункте 1.1.

Рис. 1.4а

Рис. 1.4б

Рис. 1.4в

1.5. Определить значения М_pq, М_pn, L_p, L_q ТР из условия, что индуктивность первичной обмотки L_n известна, U₁=5 В, U₂=10 В, а коэффициент магнитной связи обмоток К следует выбрать самостоятельно из указанного диапазона: 0,5<K<0,95

1. Расчет четырехполюсника

Рис. 2а

Рис. 2б

2.1.Рассчитать токи и напряжения методом входного сопротивления (или входной проводимости), построить векторную диаграмму токов и напряжений.

Рис. 2.1а

Рис. 2.1б Векторная диаграмма токов

Рис. 2.1в Векторная диаграмма напряжений

2.2. Записать мгновенные значения , и , определить сдвиг по фазе между выходным и входным напряжениями, а так же отношение их действующих значений.

2.4. Определить передаточные функции:

Характеристики
