Новосибирский государственный технический университет
Кафедра Общей электротехники
Отчёт по лабораторной работе № 16
по ОТЦ
"Анализ на компьютере установившихся гармонических
процессов в линейных электрических цепях"
Факультет: РЭФ
Группа: РТ5-44
Студенты: Пургин Д.В.
Варкентин И.В.
Мошкин К.А.
Преподаватель: Давыденко О.Б.
Новосибирск 2005
Цель работы
Изучить методы автоматизированного анализа установившихся гармонических процессов в линейных электрических цепях (подготовку задачи для решения на компьютере, ввод исходных данных и интерпретацию результатов анализа).
Рабочее задание
-
Подготовиться к работе (сделать заготовку отчёта, выписать исходные данные, провести предварительные расчёты)
-
Выполнить работу на ЭВМ (ввести исходные данные, рассчитать токи ветвей и напряжения обобщённых ветвей методами контурных токов и узловых напряжений, составить баланс мощностей, определить мгновенные значения токов и напряжений ветвей исходной схемы)

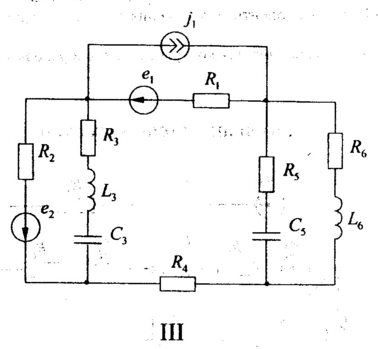

Схема цепи.

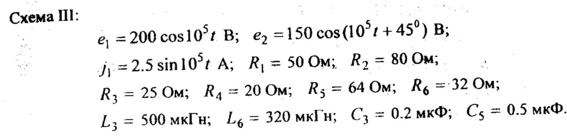

Параметры элементов схемы.

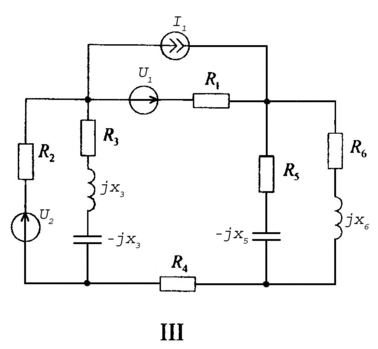

Схема замещения.
Значения параметров в комплексной форме.

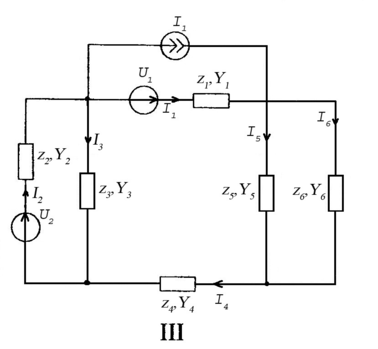

Схема с выделенными обобщёнными ветвями

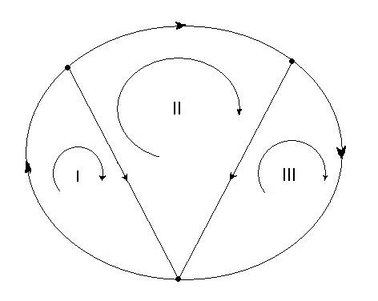

Граф схемы.
Матрицы инциденций.
1. Для метода контурных токов
| ветви контуры | 1 | 2 | 3 | 4 | 5 | 6 |
| I | 0 | 1 | 1 | 0 | 0 | 0 |
| II | 1 | 0 | -1 | 1 | 1 | 0 |
| III | 0 | 0 | 0 | 0 | -1 | 1 |
[ B ] =
2. Для метода узловых напряжений
| ветви узлы | 1 | 2 | 3 | 4 | 5 | 6 |
| (1) | 1 | -1 | 1 | 0 | 0 | 0 |
| (2) | -1 | 0 | 0 | 0 | 1 | 1 |
| (3) | 0 | 1 | -1 | -1 | 0 | 0 |
[ A ] =
Текст программы в среде MathCAD для решения поставленной задачи.
Ввод исходных данных
Array
Z – квадратная матрица комплексных сопротивлений,
U0 – матрица векторов задающих напряжений,
Ik – матрица токов обобщённых ветвей орграфа
I способ: метод контурных токов
Квадратная матрица контурных сопротивлений цепи:
Вектор контурных задающих напряжений цепи:
Вектор комплексов действующих значений контурных токов:
Вектор комплексов действующих значений токов обобщённых ветвей:
Вектор комплексов действующих значений напряжений обобщённых ветвей
(по их комплексным характеристикам в Z-параметрах):
Баланс мощностей:
Pполучаемая = Pотдаваемая – условие баланса выполняется
II способ: метод узловых напряжений
Квадратная матрица комплексных проводимостей обобщённых ветвей:
Квадратная матрица узловых проводимостей цепи:
Вектор узловых задающих токов цепи:
Вектор комплексов действующих значений узловых напряжений:
Вектор комплексов действующих значений напряжений обобщённых ветвей:
Вектор комплексов действующих значений токов обобщённых ветвей
(по их комплексным характеристикам в Y-параметрах):
Баланс мощностей:
Pполучаемая = Pотдаваемая – условие баланса выполняется
Вывод: результаты комплексного анализа гармонического процесса в заданной цепи методами контурных токов и узловых напряжений полностью совпали, что говорит о правильности выполнения каждого метода, при этом сложность обоих методов одинакова.
Определение мгновенных значений токов и напряжений ветвей исходной схемы
Мгновенные значения токов
Мгновенные значения напряжений
Заключение: в данной лабораторной работе мы изучили методы автоматизированного анализа установившихся гармонических процессов в линейных электрических цепях, а именно метод контурных токов и метод узловых напряжений, и установили, что оба метода одинаково точны и дают идентичные результаты при одинаковой сложности их реализации.
