Химические опасные и вредные производственные факторы подразделяются:

- по характеру воздействия на организм человека на: токсические, раздражающие, сенсибилизирующие, канцерогенные, мутагенные;

- влияющие на репродуктивную функцию;

- по пути проникания в организм человека через: органы дыхания, желудочно-кишечный тракт, кожные покровы и слизистые оболочки.

Биологические опасные и вредные производственные факторы включают следующие биологические объекты:

Патогенные микроорганизмы, (бактерии, вирусы, риккетсии, спирохеты, грибы, простейшие) и продукты их жизнедеятельности.

Для разработки мероприятий по минимизации воздействий опасных и вредных факторов необходимо предварительно оценить степень неблагоприятного воздействия и риски наступления несчастных случаев или профессиональных заболеваний.

6.2 Мероприятия по защите от опасных и вредных производственных факторов, действующих на персонал при работе на ВЛ

Выбор методов и средств обеспечения безопасности должен осуществляться на основе выявления вредных и опасных факторов, присущих тому или иному производственному оборудованию или технологическому процессу. Очень важно уметь обнаружить опасность и определить ее характеристики.

Защита от вредных и опасных производственных факторов обеспечивается снижением их уровня в источнике и применением профилактических и предохранительных мер. При этом компетентность людей в области производственных опасностей и способов зашиты от них — необходимое условие обеспечения их безопасности.

Основные методы защиты при выполнении работ на ВЛ человека от ОВПФ:

- Совершенствование технологии производств и технических средств (с целью снижения уровня ОВПФ.)

- Защита расстоянием (удаление от источника ОВПФ).

- Защита временем (уменьшение времени пребывания в зоне действия ОВПФ).

Огромную роль играют средство коллективной и индивидуальной защиты. Они используются для предотвращения или уменьшения воздействия на работников вредных и опасных производственных факторов, а также для защиты от загрязнения.

Средства коллективной защиты, обеспечивают недоступность токоведущих частей находящихся под напряжением и являются как средство защиты от падения с высоты.

Средство индивидуальной защиты обеспечивает защиту отдельного человека или его отдельных органов с помощью специальной одежды, обуви, защитных касок, масок, а также светофильтров, вибро- и шумозащищающих устройств. Средства индивидуальной защиты подразделяются на основные и дополнительные. К основным средствам защиты относят: при напряжении сети выше 1000 В – изолирующие измерительные штанги и клещи, указатели напряжения, при напряжении сети до 1000 В – инструменты с изолирующими ручками, диэлектрические перчатки, указатели напряжения, изолирующие клещи, трапы. Дополнительными средствами защиты являются диэлектрические сапоги и калоши, монтажные пояса, диэлектрические коврики, диэлектрические канаты, изолированные трапы.

Все эти мероприятия снижают возможность травматизма и профессиональных заболеваний на производстве.

6.3 Оценка влияния электрического поля

Работа в зоне влияния действующей ЛЭП подразумевает нахождение работника в электрическом поле, создаваемом проводами под напряжением.

Рассчитаем напряженность электрического поля при работе в зоне влияния ВЛ-35 кВ по [16]. Определим напряженность электрического поля на высоте h от земли на разных расстояниях от оси линии 35 кВ. Линия имеет горизонтальное расположение проводов с расстоянием между ними d=1.7 м. фазы нерасщепленные, состоящие из одного провода АС-95 с радиусом r₀=0.675см. высота подвеса проводов на опоре Н_П=9м, габарит линии Н₀=8.65м, средняя высота подвеса проводов над землей Н_ср=8.825 м.грозозащитные тросы отсутствуют. Предельно допустимый уровень напряженности ЭП на рабочем месте в течении всей смены равен 5 кВ/м.

Исходные данные: h - высота точки, для которой определяется напряженность поля h равно 1.8 м, х - расстояние от оси ВЛ до границы зоны производства работ. х примем15м. Принимаем высоту Н провода равной Н_{0 ,} то есть равной габариту линии, так как определяем высоту для середины пролета. Н равно 8.65м.

Определяем расстояния от точки х, до фаз и зеркальных отображений фаз m и n, м [16]:

(6.1)

(6.2)

(6.3)

(6.4)

(6.5)

(6.6)

Определяем расстояния для точки х равной 15 метров по формулам 6.1 - 6.6:

,

,

,

,

,

.

Определяем коэффициенты к₁-к₆ для заданной точки х [16]:

(6.7)

(6.8)

(6.9)

(6.10)

(6.11)

(6.12)

Определяем значения коэффициентов по формулам 6.7- 6.12:

Определяем емкость фазы относительно земли по формуле, приведенной в [16], Фарад:

(6.13)

где равна .

Определяем напряженность поля в заданной точке х по [16], В/м:

Для точки х=15м напряженность поля составляет 0.042 кВ/м, что составляет допустимую величину для работы в течении всей смены. Пользуясь формулами 6.1-6.14, определим напряженность поля в точках х=0, 3,5, 7, 10, м с целью построения графика.

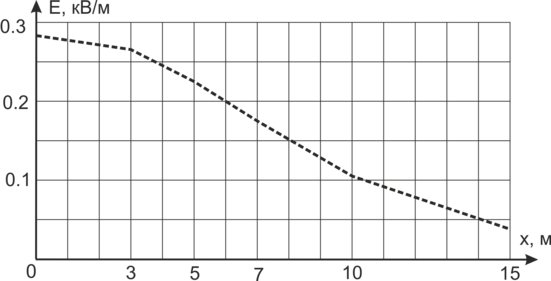

Рисунок 5.1 График напряженности электрического поля

Как видно из диаграммы при данных условиях возможно нахождение людей в течении всей смены на любом расстоянии от оси линии. Расчетная напряженность электрического поля, при работе на ВЛ-35 кВ не превышает допустимых значений.

ЗАКЛЮЧЕНИЕ

Целью дипломного проекта был расчет электрических параметров и выбор основного оборудования тяговой подстанции переменного тока 220/27.5/10 кВ.

Необходимо отметить основные конструктивные особенности подстанции. Для РУ 220 кВ применены современные элегазовые коммутационные аппараты и трансформаторы тока. Ошиновка РУ выполнена с помощью жестких шин, выпускаемых в РФ и позволила сократить площадь подстанции, до заданных по исходным данным 8200 м². Высокая скорость монтажа, сокращение времени и затрат на строительно-монтажные работы – положительные стороны применения жестких шин. Сокращение высоты конструкций РУ 220 кВ позволило сократить количество и высоту молниеприемников.

Для РУ среднего и низшего напряжений применено модульное оборудование производства предприятия НИИФАЭнерго, разрешенное к применению на подстанциях ОАО «РЖД». Ячейки тягового РУ и РУ 10 кВ размещены в закрытых модулях с встроенными системами освещения, отопления и собираются на заводе изготовителе. На месте установки не требуют выполнения капитальных фундаментов. Применены вакуумные выключатели для присоединений 27.5 и 10 кВ.

Модульная компоновка подстанции позволила отказаться от строительства капитального здания пункта управления подстанцией. Так же модульный принцип строительства подразумевает возможность расширения РУ с помощью комплектных ячеек, предназначенных для установки в применяемый тип модуля.

В экономической части рассчитаны стоимость строительства тяговой подстанции, которая составила 265397.6 т.руб. Стоимость переработки электроэнергии составила 0.181руб/кВт.ч.

В разделе безопасности жизнедеятельности рассмотрены вопросы безопасности при работах на высоте и выявлена проблема несоответствия применяемых средств защиты от падения с высоты, современным стандартам. Выявлена высокая вероятность травматизма и определены необходимые мероприятия по снижению риска. Так же рассмотрены вопросы электробезопасности.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Схемы принципиальные электрические распределительных устройств подстанций 35 – 750 кВ. Типовые решения СТО 56947007 –29.240.30.010 [Текст]: - Изд. Официальное «ОАО ФСК ЕС», 2008. – 132с.

2. Тяговые подстанции [Текст]: Учеб. для вузов ж.-д. транспорта. / Ю. М. Бей, Р. Р. Мамошин, В. Н. Пупынин, М. Г. Шалимов - М.: Транспорт, 1986. - 320 c.

3. Расчет коротких замыканий и выбор электрооборудования [текст]: Учебное пособие для ВУЗов/ И.П. Крючков, Б.Н. Неклепаев под ред. И.П.Крючкова и В.А. Старшинова – М.:Академия, 2005.– 416 с.

4. РД 153-34.0-20.527-98. Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования/ Под редакцией Б.Н. Неклепаева.–М.: Изд-во НЦ ЭНАС, 2002.– 152 с.

5. Функциональные блоки, модули, ячейки и электрооборудование РУ-27.5, 10 кВ. НИИФАЭНЕРГО [текст]: Официальный каталог, СПб, 2012.–100 с.

6. Электрическая часть электростанций и подстанций [текст]: справочные материалы для курсового и дипломного проектирования./Б.Н. Неклепаев, И.П. Крючков,5-е изд., стер.– СПб.: БХВ-Петербург, 2013.– 608 с.

7. Ополева, Г.Н. Схемы и подстанции электроснабжения [Текст]: Справочник: учебное пособие / Г.Н. Ополева – М.: ФЕРУМ: ИНФРА – М, 2006. -480с. – (Высшее образование).

8. Правила устройства электроустановок (ПУЭ) [Текст]: все действующие разделы ПУЭ–7. – 7-е изд. – Новосибирск: Сиб. унив. изд-во, 2007. – 512с.

9. Устройства электрификации и электроснабжения. Техническое обслуживание и ремонт. Общие требования. Стандарт ОАО РЖД [текст]: – М.: 2008.–28 с.

10. Гурвиц, Г.А. Microsoft Access 2007 разработка приложений на реальном примере. Для студентов, преподавателей и разработчиков баз данных [текст]/ Г.А. Гурвиц – СПб.: БХВ-Петербург, 2007.–672 с.

11. ГОСТ Р 51559-2000 «Трансформаторы силовые масляные классов напряжения 110 и 220 кВ и автотрансформаторы напряжением 27.5 кВ для электрических железных дорог переменного тока».

12. Инструкция по безопасности при эксплуатации электроустановок, тяговых подстанций и районов электроснабжения железных дорог (№ 4054) [Текст]: –Москва. 2009г.

13. ГОСТ 12.0.003-74 «Опасные и вредные производственные факторы, классификация».

14. Правила устройства системы тягового электроснабжения железных дорог Российской федерации ЦЭ-462[текст]: Официальное издание. М.:1997.– 52 с.

15. Ошиновка жесткая СЭЩ на напряжение 35-220 кВ ТИ-183-2011 [текст]: техническая информация / ЗАО «Группа компаний электрощит – Самара; 2011.– 14 с.

16. Андреев, А.И. Электробезопасность[текст]: Методические указания/ А.И. Андреев, М.Б. Медведева – Хабаровск: ДВГУПС, 2010.– 27 с.

17. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ РМ-016-2001 [Текст]: РД 153–34.0–03.150-00 утв. М-вом энергетики Рос. Федерации 27.12.00. – М.: Изд-во НЦ ЭНАС, 2001. – 192с.

18. Нормы технологического проектирования подстанций переменного тока с высшим напряжением 35–750 кВ (НТП ПС) [текст]: Стандарт организации. ОАО «ФСК ЕЭС»– М.:ЭнергоСетьПроект, 2009.– 29 с.

19. Жесткая ошиновка ОРУ на напряжение 110 – 500 кВ [текст]: Официальный каталог /«Завод электротехнического оборудования ЗЭТО» – М.: 2011.– 24 с.

20. Каталог продукции «ЗАО «Электронмаш».– [Электронный ресурс].–2012.– Режим доступа: http://www.electronmash.ru.

21. Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций СО 153 – 34.21.122. – 2003.- 29с.

22. Письмо мин. Региона России «Индексы изменения сметной стоимости строительно монтажных работ по видам строительства и пусконаладочных работ, определяемых с применением федеральных и территориальных единичных расценок на I квартал 2013 г» [Текст]:– от 12.02.2013г № 1951–ВТ/10.

23. Гусарова, Е. В. Экономическое обоснование эффективности проектных решений и внедрения новой техники на железнодорожном транспорте [Текст]: учеб. пособие / Е.В. Гусарова. – Хабаровск: Изд-во ДВГУПС, 2008. – 157с.

24. ГОСТ Р ЕН358 «Средства индивидуальной защиты от падения с высоты, привязи и стропы для удержания и позиционирования. Общие технические требования, методы испытаний».

25. ГОСТ Р ЕН 363 «Средства индивидуальной защиты от падения с высоты, страховочные системы. Общие технические требования».

26. ГОСТ Р ЕН 361 «Средства индивидуальной защиты от падения с высоты, страховочные привязи. Общие технические требования, методы испытаний».

27. ГОСТ Р ЕН 355 «Средства индивидуальной защиты от падения с высоты, амортизаторы. Общие технические требования, методы испытаний».

28. Безопасность жизнедеятельности: [текст]:Учебник/ Под ред. Э.А. Арустамова.– 10 изд., перераб. и доп. – М.: Изд. Дашков и К°,2006.–476с.
