Окончание таблицы С1
Таблица С2 - Материалы и изделия
| Наименование технологического процесса и его операций | Наименование материалов и изделий, марка, ГОСТ, ТУ | Единица измерения | Потреб- ность на объем работ |
| Монтаж каркаса | Стальные конструкции колонн | т | 36,47 |
| Стальные конструкции вертикальных связей | т | 9,12 | |
| Стальные конструкции балок и прогонов | т | 136,76 | |
| Болты строительные | 100 шт. | 10,56 |
ПРИЛОЖЕНИЕ Т
Таблица Т1 – Сбор нагрузок на ферму
| Нагрузка | Нормативная нагрузка, кН (кН/м2) |
| Постоянная нагрузка (загружение 1) | |
| Собственный вес фермы | Автоматически при R0=7850кг/м3 |
| Постоянная нагрузка (загружение 2) | |
| Собственный вес связевых фермы средних (6шт) / крайних (2шт) | 12,5/12,5 |
| Собственный вес прогонов на одну связевую ферму среднюю / крайнюю | 10,7/5,35 |
| Вес изоляционного покрытия на прогоны средние / крайние | (0,98/0,98) |

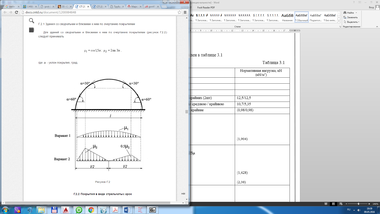

| Временная снеговая нагрузка (загружение 3) | |
|
µ=cos1,5α= cos1,5*(12)=0,66 S0=0,7*се*ст *µ*Sg=0.7*0,85*1*0,66*3,2 | (1,257) |
| Временная ветровая нагрузка (загружение 4) 1. Определение аэродинамического коэффициента с по поверхности покрытия
l=42м; f=4,73м; h1=11,9м; b=24м; коэффициент се1=0,18; се2=-0,81; се3=-0,4 |
Окончание таблицы Т1
| Нагрузка | Нормативная нагрузка, кН (кН/м2) |
| при ze=11,9+0,7*4,73=15,211; k=0,754: | |
| Wm1=W0*k(ze)*се1=0,73*0,754*0,18 | (0,09) |
| Wm2=W0*k(ze)*се2=0,73*0,754*(-0,81) | (-0,446) |
| Wm3=W0*k(ze)*се3=0,73*0,754*(-0,4) | (-0,221) |
| Сейсмическая нагрузка (загружение 5) |
Аннотация
Тема дипломного проекта: «Строительство спортивного центра с универсальным игровым залом»
Объем пояснительной записки – страницы, он содержит рисунков, таблиц, источников литературы. Графическая часть проекта – листов формата А1.
Ключевые слова: строительство, технология и организация работ, расчет конструкций, локальная смета, безопасность строительных и монтажных работ.
Объектом исследования дипломного проекта является Спортивный центр.
Предмет исследования – проектная и организационно-технологическая документация.
Дипломный проект состоит из введения, пяти разделов и заключения.
Во введении обосновывается актуальность выбранной темы, формулируются цель и задачи исследования.
Первый раздел посвящен разработке планировочных и конструктивных решений объекта строительства, построению генерального плана, разработке основных узлов.
Во втором разделе разработаны технологические карты, подсчитаны объемы и методы производства работ, построен график работ и строительный генеральный план.
В третьей главе произведен расчет фермы.
В четвертом разделе составлена локальная смета на монтаж металлических конструкций блок-секции А.
В пятом разделе приведены техника безопасности при обработке металлических конструкций огнезащитными составами.
Заключение содержит основные выводы по дипломному проект
Аnnotation
The theme of the degree project: " Sports center with a versatile game room"
The volume of the explanatory note - pages, it contains figures, tables and literature sources. Graphic part of the project - sheets of A1 format.
Keywords: construction, technology and organization of work, payment structures, local estimates, safety of construction and installation works.
The object of study of the graduation project is a sports center.
Subject of research - design, organizational and technological documentation.
The degree project consists of an introduction, five chapters and a conclusion.
In the introduction the urgency of the chosen theme, formulated the goal and objectives of the study.
The first section is devoted to the development of planning and design solutions of the facility, the construction of the master plan, the development of the basic units.
The second section developed technological cards, calculate the volume of work and production methods, built schedule and the construction master plan.
In the third chapter calculated the farm.
The fourth section is made up local estimates for the installation of metal structures block section A.
In the fifth section provides equipment safety when processing metal structures with flame retardants.
Conclusion contains the main conclusions of the diplom project.
