Таблица И1 - Материалы и изделия

ПРИЛОЖЕНИЕ К

Расчет 1. Определение потребности в автобетоносмесителях

для доставки бетонной смеси

Исходные данные:

1. Марка автобетоносмесителя – Hyundai Trago.

2. Объем перевозимой бетонной смеси (Q) – 7,0 м _.

3. _{Расстояние от завода до строительной площадки (}L_{) – 20 км.}

4. Расстояние от автобазы до завода через заправочную станцию – 10 км.

5. Средняя скорость движения автобетоносмесителя:

- в порожнем состоянии (V_п) – 40 км/час;

- в груженом состоянии (V_г) – 30 км/час.

Расчет:

1. Время нулевого пробега в начале смены: (автобаза - место заправки - место погрузки) равно

Т_о = 10 / 40 = 0,25 часа.

2. Чистое рабочее время автобетоносмесителя в течение смены составит

Т_раб = 8 – 0,25 = 7,75 час.

3. Продолжительность транспортного цикла автобетоносмесителя:

Т_ц = t_п + t_р + t_м + t_пер + L / V_г + L / V_п ,

где t_п = 0,35 ч – время загрузки автобетоносмесителя;

t_р = 0,4 ч – время его разгрузки;

t_м = 0,1 ч – время маневрирования до разгрузки;

t_пер = 0,25 ч – дополнительное время для перемешивания смеси.

Тогда Т_ц = 0,35 + 0,4 + 0,1 + 0,25 + 20 / 30 + 20 / 40 = 2,2ч.

4. Число рейсов, совершаемых автобетоносмесителем за смену, равно

N_Р = 7,75 / 2,2 = 3,52. Принимаем 3 рейса.

Необходимое количество автобетоносмесителей для возведения фундаментов составит

N = J / (N_Р х Q),

ПРИЛОЖЕНИЕ К

где J – интенсивность бетонирования, равная 27,13 м в смену.

N = 27,13 /(3х7) = 1,2. Принимаем 1 автобетоносмеситель.

Расчет 2. Определение количества вибраторов

для уплотнения бетонной смеси

Исходные данные:

1. Марка вибратора – ИВ-47А.

2. Радиус действия (R) – 60 см.

3. Толщина уплотняемого слоя бетонной смеси (h_сл) – 50 см

Расчет:

Эксплуатационная производительность вибратора, м³/ч,

П = 7200 R² h_сл k_в /(t _уп + t_пер),

где k_в = 0,8 – коэффициент использования вибратора по времени; t _уп = 30 с – продолжительность работы вибратора на одной позиции; t_пер = 5 с – продолжительность перестановки вибратора с одной позиции на другую.

Следовательно

П = 7200 х 0,6² х 0,5 х 0,8 / (30 + 5) = 29,6 м³/ч.

Количество вибраторов рассчитывается из условия

N = J / П,

где J = 3,39 м³/ч – интенсивность укладки бетона в течение часа.

Потребное количество вибраторов

N = 3,39 : 29,6 = 0,1 шт.

С учетом одного резервного механизма принимаем 1 вибратор.

ПРИЛОЖЕНИЕ Л

Рисунок 2.3

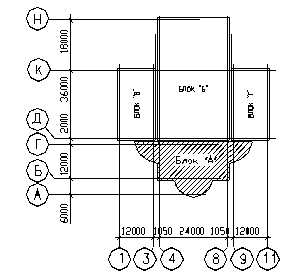

Схема блокировки спортивного комплекса

ПРИЛОЖЕНИЕ Л

Рисунок 2.4

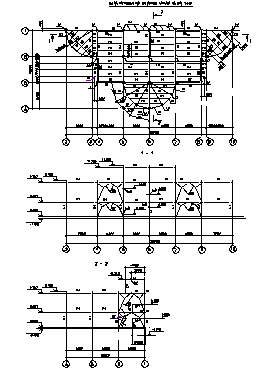

Конструктивная схема блок-секции «А»

ПРИЛОЖЕНИЕ Н

а)

б)

Рисунок 2.5

Строповка колонн и балок:

1 – монтируемая конструкция (колонна или балка); 2 – строп

а)	б)
в)	г)

Рисунок 2.6

Захваты для колонн и балок

ПРИЛОЖЕНИЕ Н

Рисунок 2.7 Монтаж колонны: 1 – деревянные подкладки; 2 – горизонтальное положение; 3 – вертикальное положение; 4 – проектное положение

Рисунок 2.8

Контроль установки колонны по вертикали:

1 - теодолит; 2 - разбивочные оси на фундаменте; 3 - разбивочные оси на колонне

ПРИЛОЖЕНИЕ О

Таблица О1 - Предельные отклонения параметров стального каркаса

ПРИЛОЖЕНИЕ П

Таблица П1 – Схема операционного контроля монтажа металлического каркаса

ПРИЛОЖЕНИЕ Р

Таблица Р1 - Машины и технологическое оборудование

ПРИЛОЖЕНИЕ С

Таблица С1 - Технологическая оснастка, инструмент, инвентарь и приспособления
