Организация и технология выполнения работ кладки наружных стен

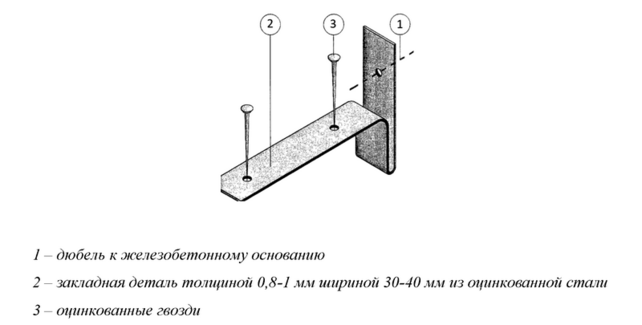

Рисунок 1. Закладная деталь
ПРИЛОЖЕНИЕ Л
Разработка строительного генерального плана
Таблица Л.1 - Определение площади временных зданий
| Назначение временного здания | Нормативный показатель площади fн,м2/ чел. | Расчетная численность пользователей Nрасч, чел. | Требуемая площадь Fтр, м2 |
| Контора прораба | 5 |
| 10 |
| Помещение для обогрева | 0,8 | Nрасч=0,5*Rмах=32 | 25,6 |
| Столовая раздаточная | 0,6 | Nрасч=0,5*Rмах=32 | 19,2 |
| Столовая доготовочная | 0,8 | Nрасч=0,3*Rмах=19,4 | 15,52 |
| Гардеробная | 1 | Nрасч=Rмах=64 | 64 |
| Помещение для сушки одежды | 0,2 | Nрасч=Rмах=64 | 12,8 |
| Душевая с преддушевой и раздевалкой | 0,2 | Nрасч=0,4*Rмах=25,6 | 5,12 |
| Туалет | Одно очко (3 м2) на 15–20 чел | 5 | 15 |
Таблица Л.2 - Перечень принятых временных зданий
| Назначение временного здания | Требуемая площадь, м2 | Конструктивная система мобильных зданий | Площадь одного здания, м2 | Кол-во зданий | Фактическая площадь,м2 |
| Контора прораба | 10 | «Ставрополец» ВП-5М | 10,8 | 1 | 10,8 |
| Помещение для обогрева | 25,6 | «Ставрополец» ВП-9М | 19,1 | 2 | 38,2 |
| Столовая | 34,72 | «Универсал» 1955-031 | 19,1 | 2 | 38,2 |
| Гардеробная | 64 | «Пионер» | 44,5 | 2 | 89,0 |
| Помещение для сушки одежды | 12,8 | «Ставрополец» ВП-9М | 19,1 | 1 | 19,1 |
| Душевая с преддушевой и раздевалкой | 5,12 | «Ставрополец» ВП-5М | 10,8 | 1 | 10,8 |
| Туалет | 15 | - | 3,0 | 5 | 15,0 |
Таблица Л.3 - Расчет площади склада открытого типа.
| Наименование материалов и изделий, ед. изм. | Продолжительность потребления | Коэффициенты | Потребность | Норма запаса материала,дни | Расчетный запас материала | Расчетная площадь склада на единицу измерения | Площадь склада, м2 | |||
| поступления материалов | потребления материалов | общая на весь расчетный период | суточная | |||||||
| ТJ | k 1 | k2 | QJобщ | (QJобщ/ТJ)k1k2 | n | QJсутn | q | FJCK | ||
| Щебень, м3 | 39 | 1,3 | 1,1 | 266 | 9,75 | 8 | 78 | 0,35 | 27,3 | |
| Арматура, т | 144 | 1,3 | 1,1 | 960,2 | 9,53 | 12 | 114,42 | 1,2 | 137,3 | |
| Опалубка, м2 | 144 | 1,3 | 1,1 | 2859 | 28,39 | 12 | 340,68 | 0,07 | 23,85 | |
| Газоблок, тыс.шт. | 76 | 1,3 | 1,1 | 14,704 | 0,28 | 5 | 1,4 | 2,5 | 3,5 | |
| ИТОГО: | 191,95 | |||||||||
Таблица Л.4 - Расстояние между дорогой и объектами стройплощадки.
| Объекты стройплощадки | Расстояние, м |
| Ограждение стройплощадки | 1,5 |
| Склады | 0,5–1 |
| Подкрановые пути | 6,5–12,5 |
| Наружные стены построек | 1,5–8 |
| Наружные грани столбов, мачт | 0,5 |
Таблица Л.5 – Время простоя автотранспорта под механизированной погрузкой и разгрузкой за одну ездку, ч
| Грузоподъемность автопроезда или автомобиля, т | Вид груза | ||||
| навалочный | вязкий | Штучный весом, т | |||
| До 1 | 1,1-3 | 3,1-5 | |||
| До 2,5 | 0,17 | 0,53 | 0,53 | 0,31 | - |
| 3-4 | 0,21 | 0,75 | 0,75 | 0,32 | 0,30 |
| 5-7 | 0,23 | 0,87 | 1,19 | 0,52 | 0,34 |
| 8-10 | 0,26 | 1,06 | 1,,52 | 0,74 | 0,43 |
| 12 и более | 0,27 | 1,20 | 2,20 | 1,04 | 0,67 |
Таблица Л.6 – Ориентировочные средние технический расчеты скорости движения автомобилей по дорогам с усовершенствованным покрытием
| Грузоподъемность автомобиля, т | Средства перевозки | Рельеф местности | ||
| равнинный | пересеченный | внутриплощадочные дороги | ||
| Средняя скорость, км/ч | ||||
| До 4 | Одиночный автомобиль То же с прицепом | 40 37 | 33 22 | 26 - |
| 5-7 | Одиночный автомобиль То же с прицепом | 40 36 | 31 21 | 18 - |
| 8-12 | Одиночный автомобиль То же с прицепом | 32 32 | 25 20 | 18 15 |
| 25 | Одиночный автомобиль | 21 | 17 | 13 |
Таблица Л.7 - Расчет потребности в воде на строительные процессы Всп
| Наименование работ |
|
|
|
|
| Каменная кладка | 706 м3 | 220 л/тыс.шт. | 76 | 2043,7 |
| штукатурные работы | 4921,6 м2 | 7,5 л/м2 | 68 | 542,8 |
| малярные работы | 56207 м2 | 0,75 л/м2 | 96 | 439,1 |
, см.
, л/смТаблица Л.8 - Расход воды на подсобные процессы Впп
| Наименование работ | |
|
|
|
| Приготовление кладочного раствора | 84,41 | 190 | 76 | 211 |
| Приготовление штукатурного раствора | 12,962 | 200 | 68 | 38,1 |
, м3
,л/м2
, л/смТаблица Л.9 - Расход воды на заправку и помыв машин
| Наименование механизма | |
|
|
| Экскаватор | 1 | 600 | 600 |
| Бульдозер | 1 | 600 | 600 |
| Автомобиль для транспортирования грунта | 14 | 700 | 9800 |
| Автомобиль для транспортирования газобетонных блоков | 1 | 700 | 700 |
, м3
, л/маш.сут
, л/см
