по номинальному напряжению:
, (1.55)
где Uном – номинальное напряжение, кВ; Uраб - рабочее напряжение, кВ.
по номинальному току:
, (1.56)
где Iном – номинальный ток, А; Iраб. макс – максимальный рабочий ток, А.
Выбор разъединителей по этим условиям производится по справочной литературе. Проверка выбранных разъединителей проводится по условиям (1.57), (1.58): по электродинамической стойкости:
, (1.57)
где iпр.с - амплитудное значение предельного сквозного тока, кА; i(3)у – ударный ток трехфазного короткого замыкания, кА.
По термической стойкости (1.58):
, (1.58)
где Iт2 – среднеквадратичное значение тока за время его протекания (ток термической стойкости), кА; tт – длительность протекания тока термической стойкости, с; Bк - тепловой импульс тока короткого замыкания, кА2 с.
Условия выбора и проверки сводим в таблицу № 1.10
Таблица № 1.10 Условия выбора и проверки разъединителей
| № | Место установки разъединителя | Тип разъединителя | Условия выбора | Условия проверки | ||
| кВ | А | кА | кА2с | |||
| 1 | Ввод в ОРУ -220 | РНДЗ-2 220У/1000 | | | | |
| 2 | Ремонтные перемычка | РНДЗ-2-220У/1000 | | | | |
| 3 | Рабочая перемычка | РНДЗ-2-220У/1000 | | | | |
| 4 | Первичная обмотка ВН силового транс. | РНДЗ-1-220 У/1000 | | | | |
| 5 | Ввод в РУ-35 | РНДЗ-2-35У/1000 | | | | |
| 6 | Сборные шины РУ-35 | РНДЗ-1-35 У/1000 | | | | |
| 7 | Вторичная обмотка СН силового трансформатора | РНДЗ-35 У/2000 | | | | |
| 8 | Трансформатор напряжения | РНДЗ-2-35 У/1000 | | | | |
,
,
,
,
Трансформаторы напряжения предназначены для понижения высокого напряжения до стандартного значения 100 В, или:
, В.
Для питания измерительных приборов, счётчиков активной и реактивной
энергии, устройств релейной защиты. Трансформатор работает в режиме, близко к холостому ходу, так как большое сопротивление подключаемых приборов одновременно изолирует цепи низкого напряжения от цепей высокого напряжения.
Трансформаторы напряжения выбирают в зависимости от конструкции и места установки, по следующим условиям:
по номинальному напряжению (1.59):
, (1.59)
где U1н – первичное напряжение трансформатора напряжения, кВ; Uраб – напряжение на шинах распределительного устройства, к которому подключают первичную обмотку трансформатора, кВ.
По классу точности, так как трансформатор напряжения имеет значения номинальной мощности, соответствующие классам точности 0,2; 0,5; 1. Выбранный трансформатор напряжения проверим по нагрузке вторичной цепи по условию (1.60):
. (1.60)
Выбор трансформаторов напряжения представляем в таблице № 1.11
Таблица № 1.11 Выбор трансформаторов напряжения
| Тип | Напряжение, В | Номинальная мощность, ВА, в классе точности | Предельная мощность, ВА | Схема и группа соединения обмоток | ||
| U1н | U2н | Дополнительной обмотки, НН | 0.5 | |||
| НКФ-220-58 | | | 100 | 400 | 2000 | 1/1-0 |
| НОМ-35- 66 | 35000 | 100 | - | 150 | 1200 | 1/1-0 |
| НТМИ 10- 66 | 10000 | 100 | 103:3 | 120 | 960 | Y/Y-0 |

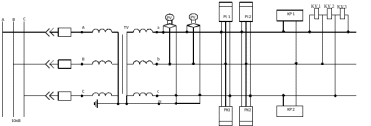

Расчётная схема для проверки трансформатора НКФ-220-58 представлена на рисунке № 1.7
Рисунок № 1.7 Расчетная схема для проверки трансформаторов напряжения НКФ-220-58
Расчет вторичной нагрузки трансформатора напряжения представляем в таблице № 1.12
Таблица № 1.12 Расчет вторичной нагрузки трансформатора напряжения
| Прибор | тип | Число катушек, шт. | Число приборов, шт. | Мощность, потребляе-мая одной катушкой, ВА | Cosφ приб. | Sin φ приб. | Общая потребляемая мощность | |||
| ΣPприб Вт | ΣQприб Вар | |||||||||
| Счётчик активной Энергии | СЕ- 304 | 2 | 2 | 4 | 0,38 | 0,93 | 6,08 | 14,88 | ||
| Счётчик реактивной энергии | СЕ- 304 | 3 | 2 | 7,5 | 0,38 | 0,93 | 17,1 | 41,85 | ||
| вольтметр | Э378 | 1 | 2 | 2,0 | 1 | 0 | 4 | 0 | ||
| Реле напряжения | РН-154 | 1 | 3 | 1,0 | 1 | 0 | 3 | 0 | ||
| Реле направления мощности | РБМ -178 | 2 | 2 | 35 | 1 | 0 | 140 | 0 | ||
| Итого | 170,18 | 56,73 | ||||||||
Полную мощность, потребляемая от трансформатора напряжения НКФ-220-58
найдём по формуле (1.61):
, (1.61)
где Pприб – сумма активных мощностей приборов и реле, Вт; Qприб – сумма реактивных мощностей приборов и реле, вар;
ВА.
Условия проверки трансформатора напряжения на соответствие классу точности выполняется, т.к.:
;
;
ВА;
1200 ВА ˃ 179,4 ВА.
Проверяем трансформатор напряжения НОМ-35-66. Расчетная схема для проверки трансформатора представлена на рисунке 1.8
Рисунок 1.8 Расчетная схема для проверки трансформатора напряжения
Выбор приборов учёта представлен в таблице № 1.13
Таблица № 1.13 Выбор приборов учёта
| Прибор | тип | Число катушек, шт. | Число приборов, шт. | Мощность, потребляемая одной катушкой, ВА | Cosφпр | Sinφпр | Общая потребляемая мощность | |
| ΣPприб. Вт | ΣQприб.Вар | |||||||
| Счётчик активной энергии | СЕ- 304 | 2 | 3 | 4 | 0.38 | 0.93 | 9,12 | 22,32 |
| Счётчик реактивной энергии | СЕ- 304 | 3 | 3 | 7,5 | 0,38 | 0,93 | 25,65 | 62,78 |
| вольтметр | Э378 | 1 | 1 | 2 | 1 | 0 | 2 | - |
| Реле напряжения | РН-154 | 1 | 3 | 2 | 1 | 0 | 3 | - |
| Итого | 39,77 | 85,1 | ||||||
Подставим значения, и вычислим полную мощность, потребляемую от трансформатора напряжения НОМ-35-66:
.
Условия проверки трансформатора напряжения на соответствие классу точности выполняется, т.к:
