– выбор формата истории посылок;

– выбор момента «заморозки» таблицы;

– обнуление таблицы и переход на момент «заморозки»;

– регулирование скорости анимации «разморозки»;

– последовательная или хронологическая «разморозка». Под хронологической «разморозкой» подразумевается заполнение таблицы результатами в хронологическом порядке. Алгоритм последовательной «разморозки» начинает обработку посылок самого нижнего участника в таблице, у которого еще остались «замороженные» посылки. В случае, если его посылка была успешной – он поднимается вверх по таблице;

– пошаговая или автоматическая «разморозка»: то есть «разморозка» по нажатию кнопки или же без него соответственно;

– включение и выключение отображения времени посылок;

– включение и выключение отображения будущих посылок;

– обработка только последней посылки.

История посылок с результатами соревнований должны загружаться с сервера или с компьютера пользователя.

3 Реализация системы для проведения соревнований по программированию с модулем подведения итогов

3.1 Установка и настройка системы для проведения соревнований по программированию Ejudge

В текущий момент заказчик – кафедра «Вычислительная техника и компьютерная графика», не имеет своего сервера с операционной системой Ubuntu, поэтому установка системы Ejudge произведена на тестовую машину.

3.1.1 Подготовка рабочей среды для установки Ejudge

Подготовка рабочей среды состоит из нескольких шагов [33].

Необходимо установить следующие сторонние программы и библиотеки:

– bison;

– flex;

– ncurses, ncurses-devel;

– expat, expat-devel.

Следует создать пользователя ejudge с домашним каталогом /home/ejudge/:

# groupadd ejudge

# useradd ejudge -s /bin/bash -m -d /home/ejudge -g ejudge

Находясь в роли пользователя ejudge выполнить установку библиотеки reuse:

– скачать в домашний каталог пользователя ejudge архив с исходными файлами текущей версии библиотеки reuse;

– в консоли выполнить следующее:

$ tar -xvzf reuse-VERSION.tgz

$ cd reuse/source

$ ./configure

$ make && make install

Помимо этого, в системе должен быть установлен web-сервер. Для Ejudge рекомендуется использовать web-сервер Apache2, но так же возможна корректная работа и с web-сервером Apache.

3.1.2 Настройка web-сервера Apache2

Следует найти в конфигурационном файле web-сервера директиву <Directory "/usr/lib/cgi-bin">. Фрагмент конфигурационного файла должен выглядеть следующим образом:

<Directory "/usr/lib/cgi-bin">

AllowOverride None

Options FollowSymLinks Includes

AddOutputFilterByType INCLUDES text/html

Order allow,deny

Allow from all

</Directory>

Также следует добавить в конфигурационный файл:

AddType text/html .shtml

AddOutputFilter INCLUDES .shtml

Для доступа web-сервера к файлам *.css и *.js системы ejudge, а также к директории с изображениями, необходимо добавить следующий фрагмент:

Alias /ejudge/ /home/ejudge/inst-ejudge/share/ejudge/style/

<Directory "/home/ejudge/inst-ejudge/share/ejudge/style">

AllowOverride None

Order allow,deny

allow from all

</Directory>

3.1.3 Установка системы Ejudge

Предполагается, если не указано иначе, что все действия совершаются от имени пользователя ejudge [34].

Сначала нужно создать каталог /home/judges и назначить ему права пользователя ejudge, набрав в консоли от имени пользователя root:

# mkdir -p /home/judges

# chown ejudge:ejudge /home/judges

# chmod 755 /home/judges

Далее следует скачать в домашний каталог пользователя ejudge архив с исходными файлами текущей версии ejudge.

Для установки ejudge стоит набрать в консоли следующие команды:

$ tar -xvzf ejudge-VERSION.tgz

$ cd ejudge

$ ./configure PARAMS

$ make && make install

Описание параметров PARAMS приведено в таблице 1.

Таблица 1 – Описание параметров установки системы Ejudge

Таким образом, команда ./configure будет иметь вид:

$ ./configure –prefix = /home/ejudge/inst-ejudge --with-reuse = /home/ejudge/reuse --enable-contests-home-dir = /home/judges --with-httpd-cgi-bin-dir = /usr/lib/cgi-bin --with-httpd-htdocs-dir = /var/www/ --enable-ajax

Здесь перечислены обязательные параметры для конфигурирования. Чтобы узнать остальные параметры необходимо выполнить:

$ ./configure –help

Следует отметить, что пользователь ejudge должен обладать правами доступа к каталогам web-файлов и cgi-bin сервера Apache2. Если это не выполняется, то необходимо установить требуемые права доступа к этим каталогам.

3.1.4 Настройка и запуск системы Ejudge

Для начала необходимо создать конфигурацию системы Ejudge. Для этого предназначен скрипт ejudge-setup:

$ ./ejudge-setup

В меню следует обратить внимание на пункты «Edit global settings» и «Edit Administrator Identity».

Для пункта меню «Edit global settings» необходимо заполнить:

– «Sendmail program» – полный путь к программе отсылки почты. Присваиваем этому параметру значение «/usr/sbin/sendmail».

– «Create Workdisk?» – установить в значение «no».

Для пункта меню «Edit Administrator Identity» следует заполнить информацию об администраторе системы:

– ID – указывается «1»;

– Login – логин администратора (например, admin);

– E-Mail – почта администратора;

– Name – отображаемое в системе имя;

– Password – пароль.

После заполнения следует сохранить файл, выбрав пункт «Save Setup Script». Зачем от пользователя root запускаем установку:

# ./ejudge-install.sh

В заключении необходимо выставить права на доступ к ссылкам на исполняемые файлы, которые установила система Ejudge в указанный ранее каталог cgi-bin:

# cd /usr/lib/cgi-bin # chmod 755 new-* judge master register serve-control team users

Для запуска системы Ejudge необходимо находясь в роли пользователя ejudge выполнить:

$ cd /home/ejudge/inst-ejudge/bin/

$ ./ejudge-control start

Следует отметить, что если после этого web-сервер выдаёт ошибку, стоит удалить все файлы в каталоге cgi-bin и скопировать туда файлы из каталога пользователя ejudge:

$ cd /usr/lib/cgi-bin

$ rm –rf new-* judge master register serve-control team users

$ cp /home/ejudge/inst-ejudge/libexec/ejudge/cgi-bin/* ./

После этого, если web-сервер запущен, можно получить доступ к системе Ejudge через браузер по адресу http://localhost/cgi-bin/serve-control.

3.1.5 Экспорт истории посылок из системы Ejudge

Как говорилось ранее, в системе Ejudge присутствует возможность автоматического экспорта истории посылок любого соревнования в файле формата XML. Данная функция доступна как администратору систему, так и администратору конкретного турнира.

Экспорт истории посылок может быть двух видов:

– внешний, для взаимодействия с другими системами;

– внутренний, для импорта в другие компоненты Ejudge.

История посылок, экспортируемая из системы Ejudge внешним типом, имеет формат PCMS2. Подробно данный формат истории посылок будет рассмотрен в следующем разделе.

Выводы по разделу

В текущий момент установка и настройка системы Ejudge произведена лишь на тестовой машине, но в будущем планируется её внедрение и использование на сервере заказчика.

Система Ejudge предоставляет следующие возможности для обучения студентов:

– подготовка к соревнованиям по программированию;

– проведение соревнований по программированию;

– тренировка навыков программирования на базовом и продвинутом уровнях.

Участвовать в соревнованиях и тренироваться в системе Ejudge можно удалённо, так как доступ к ней предоставляется посредству web-интерфейса.

В системе Ejudge присутствует возможность экспорта истории посылок в формате PCMS2. Разрабатываемый модуль подведения итогов должен принимать на вход данную историю посылок для визуализации хода и подведения итогов соревнований по программированию проводимых в системе Ejudge.

3.2 Разработка модуля подведения итогов

По требованиям, предъявляемым к модулю подведения итогов, он может быть реализован посредством одной web-страницы. На данной странице размещены меню настроек и таблица с результатами. Помимо этого присутствуют две кнопки – первая для вызова меню, вторая для управления «разморозкой».

3.2.1 Реализация меню настроек

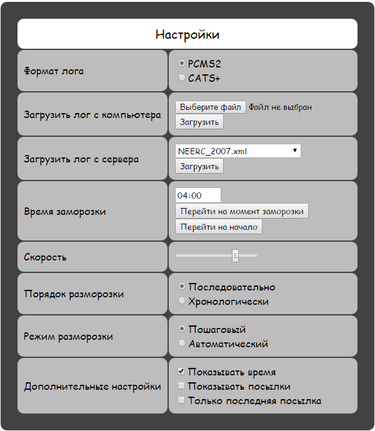

Всплывающее меню с настройками (рисунок 3.1) описанными в требованиях реализовано с помощью HTML, CSS, JavaScript и библиотеки jQuery.

Рисунок 3.1 – Меню с настройками «разморозки»

Меню с настройками имеет так называемую табличную вёрстку страницы, которая определена тэгом table в файле index.php (приложение А, листинг А.1).

Оформление меню определено свойствами тэгов в файле setting.css (приложение А, листинг А.2).

Выпадающий список в меню содержит в себе информацию о том, какие истории посылок имеются на сервере. Формирование данного списка будет рассмотрено в следующем подразделе.

Вызов меню осуществляется посредству одной из кнопок на web-странице. При нажатии на кнопку меню плавно исчезнет или появится. Исчезновение сопровождается изменениями размера меню и параметра прозрачности, благодаря чему исчезновение выглядит так, как будто меню сжимается в одну точку. Такая анимация реализована с помощью библиотеки jQuery (листинг 3.1).

Листинг 3.1 – Реализация анимации исчезновения/появления меню

var showSetting = true;

function hideSetting() {

if( showSetting )

$( "#setting" ).hide( "slow" );

else

$( "#setting" ).show( "slow" );

showSetting = !showSetting;

}

Функции hide() и show() библиотеки jQuery позволяют добиться описанной выше анимации.

3.2.2 Хранение историй посылок на сервере

На сервере в папке log хранятся файлы формата XML с историями посылок различных соревнований. Точно такой же формат имеют истории посылок, которые экспортируются из системы Ejudge.

Помимо этого на сервере имеется база данных с наименованиями всех имеющихся историй посылок. Подключение к базе данных осуществляется через PHP-сценарий db.php (листинг 3.2).

Листинг 3.2 – Файл db.php

<?php

$dbhost = 'localhost'; $dbname = 'table';

$dbuser = 'root'; $dbpass = '';

$connection = mysql_connect( $dbhost, $dbuser, $dbpass ) or die( mysql_error() );

mysql_select_db( $dbname, $connection ) or die( mysql_error() );

?>

Наименования историй посылок хранятся в базе данных для быстрого формирования выпадающего списка из меню настроек, которое реализовано вызовом PHP-сценария logs.php (листинг 3.3):

<?php include "php/logs.php"; ?>

Листинг 3.3 – Файл logs.php

<?php

include "php/db.php";

$query = "SELECT * FROM `logs`";

$res = mysql_query( $query );

echo "<select id = 'fileLogFromServer'>";

while( $row = mysql_fetch_array( $res ) ) {

echo "<option>".$row["name"]."</option>";

}

echo "</select>";

?>

Сценарий logs.php делает запрос в базу данных для получения списка наименований историй посылок. После этого, через цикл, идёт заполнения тэга select, который в свою очередь является выпадающим списком. Элементы выпадающего списка выделяются тэгами option.
