Таблица 3.6 – Основные технические характеристики ABL8MEM24012
| Номинальное входное напряжение, В | 100…240, переменный ток |
| Номинальное выходное напряжение, В | 24, постоянный ток |
| Номинальный ток нагрузки, А | 1.2 |
| Номинальная мощность, Вт | 30 |
На рисунке 3.9 изображен внешний вид блока питания ABL8MEM24012 фирмы «Schneider Electric»

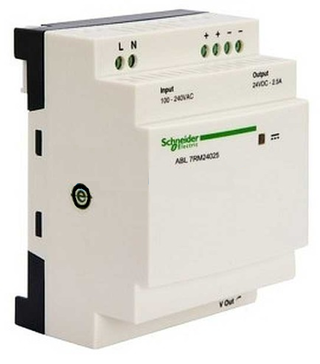

Рисунок 3.9 – Внешний вид лока питания ABL8MEM24012
3.6 Принципиальные схемы системы
Опираясь на подобранное оборудование и алгоритм работы системы взрывозащиты, составлены электрическая принципиальная схема и блок-схема программы работы программируемого реле Zelio Logic.
Схемы представлены в чертежном материале, их шифр БР 13.03.02 025 Э33 и БР 13.03.02 015 004 соответственно.
ЗАКЛЮЧЕНИЕ
В ходе выполнения работы по автоматизации системы взрывозащиты магистрального насоса НПС была разработана система, которая обеспечит безопасную эксплуатацию нагистральных насосов.
Применение автоматизированной системы с применением принципов частотного регулирования позволяет решить технотолическую задачу по защите двигателя магистрального насоса от взрывоопасной смеси газов: предварительная промывка обеспечит минимальную концентрацию опасных газов на момент запуска насоса, а поддержание необходимого уровня избыточного давления внутри корпуса двигателя продотвратит проникноверие смеси газов внутрь в ходе работы.
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ
-
Горбань Р.Н. Соверменный частотно-регулируемый электропривод [Текст] / Р.Н. Горбань, А.Т. Янукович – М.: Электротехническая компания, 2002. 94 с.: ил.
-
Зюзин А.Ф. Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок [Текст] / А.Ф. Зюзин, Н.З. Поконов, А.М. Вишток: 2-е изд., доп. И перераб. – М.: Высшая школа, 1980г.
-
Касаткин А.С. Электротехника [Текст]: Учеб. Для вузов / А.С. Касаткин, М.Н. Немцов. 9-е изд., стер. М.: Издательский центр «Академия», 2005. 544с.
-
Блок питания ABL8MEM24012 [Электронные ресурс]. – Режим доступа https://www.electrompo.ru/catalog/transformatory_stabilizatory_
bloki_pitaniya_elektr/a99_bloki_pitaniya_chast_2/a9992_blok_pitaniya_abl8mem24012_1f_vykhod_24v_pos/
-
Датчика давления DMP 331 [Элекстронный ресурс]. – http://www.bdsensors.ru/products/product_info.php?name=dmp331
-
Программируемое реле Zelio Logic SR2B121B [Электронный ресурс]. – Режим доступа http://www.schneider-electric.ru/ru/product-range/531-zelio-logic/
-
Винтовой компрессор BOGE S 31-2 [Электронный ресурс]. – Режим доступа http://www.immertechnik.ru/products/compressors/sbig/
-
Преобразователь частоты ALTIVAR 61 [Электронный ресурс]. – Режим доступа – http://www.schneider-electric.ru/ru/product-range/1422-altivar-61/
