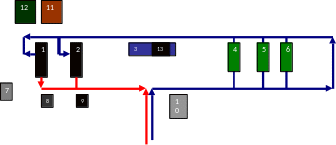

Р
асположения оборудования в котельной
Экспликация оборудования:
-
Котел водогрейный 8. Поддув к котлу № 1 Подача воды (12 м)
-
Котел водогрейный 9. Поддув к котлу № 2 Обратка (26 м)
-
Система водоподготовки 10.Щит управления насосами
-
центробежный насос №1 11.Дымосос
-
центробежный насос №2 12.Циклон
-
центробежный насос № 3 13.насос водоподготовки
-
Силовой щит
Приложение Б

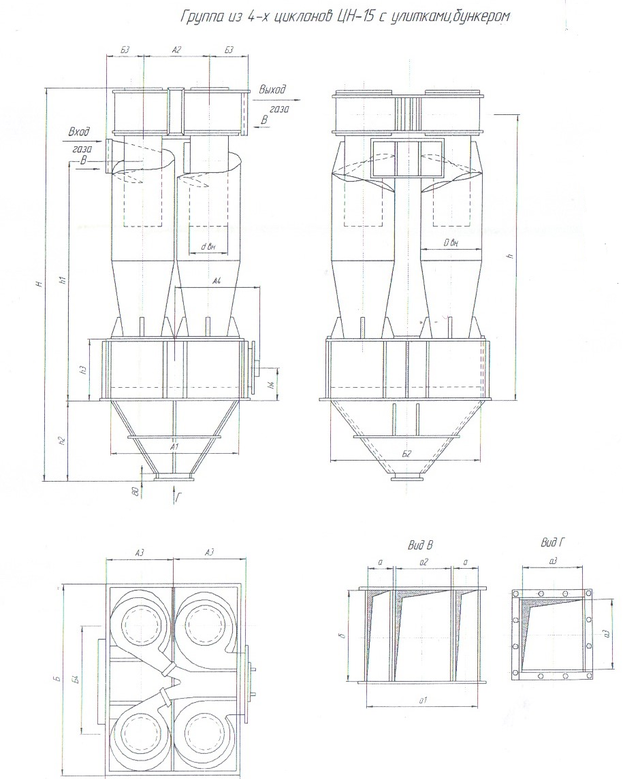

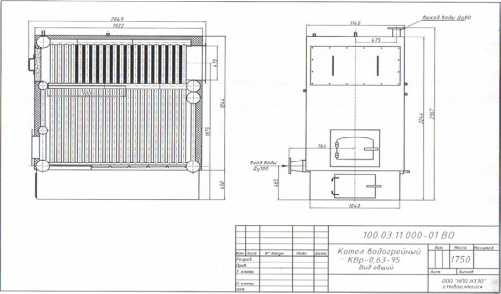

Схема котлоагрегата
Приложение В
Приложение Г
0

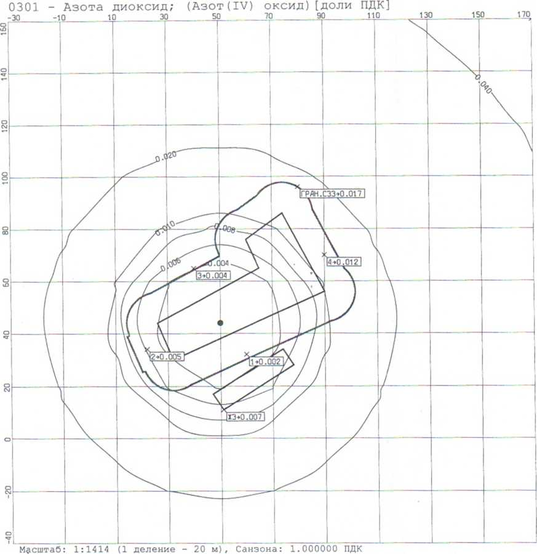

301- Азот диоксид; (Азот (IV) оксид)[доли ПДК]
Масштаб: 1:1414 (1 деление-20 м), Сан. зона: 1,000000 ПДК
Вариант расчета: Железнодорожный вокзал г. Шилка
Населенный пункт: Шилка
Расчетный прямоугольник No 1 X центра: 70 Y центра: 60
Максимальное значение приземной концентрации: 0,041868
Координаты максимального значения X=170 Y=160
Приложение Д

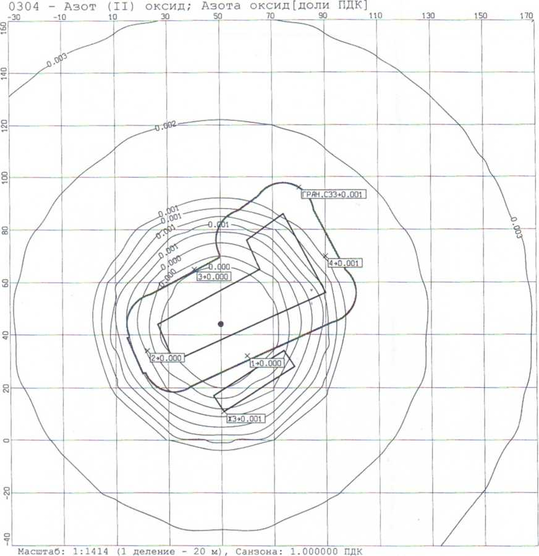

0304- Азот (II) оксид; Азота оксид [доли ПДК]
Масштаб: 1:1414 (1 деление-20 м), Сан. зона: 1,000000 ПДК
Вариант расчета: Железнодорожный вокзал г. Шилка
Населенный пункт: Шилка
Расчетный прямоугольник No 1 X центра: 70 Y центра: 60
Максимальное значение приземной концентрации: 0,003405
Координаты максимального значения X=170 Y=160
Приложение Е

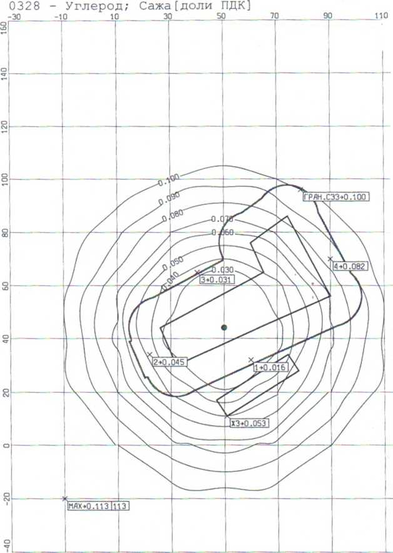

0328- Углерод; Сажа [доли ПДК]
Масштаб: 1:1414 (1 деление-20 м), Сан. зона: 1,000000 ПДК
Вариант расчета: Железнодорожный вокзал г. Шилка
Населенный пункт: Шилка
Расчетный прямоугольник No 1 X центра: 70 Y центра: 60
Максимальное значение приземной концентрации: 0,112858
Координаты максимального значения X=-10 Y=-20
Приложение Ж

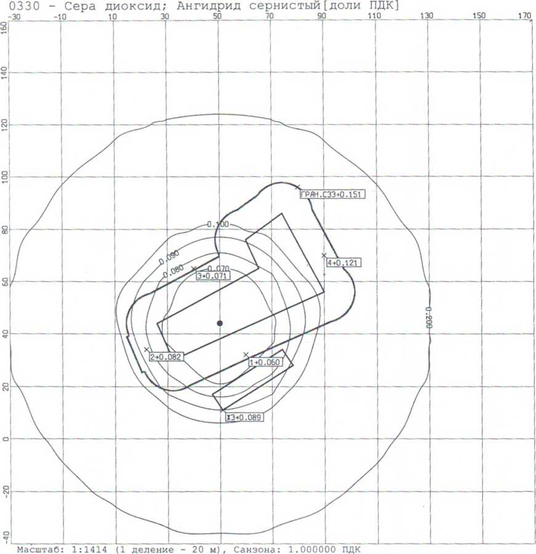

0330- Сера диоксид; Ангидрид сернистый[доли ПДК]
Масштаб: 1:1414 (1 деление-20 м), Сан. зона: 1,000000 ПДК
Вариант расчета: Железнодорожный вокзал г. Шилка
Населенный пункт: Шилка
Расчетный прямоугольник No 1 X центра: 70 Y центра: 60
Максимальное значение приземной концентрации: 0,247387
Координаты максимального значения X=170 Y=160
Приложение З
0337-Углерод оксид [доли ПДК]
Масштаб:1:1414 (1 деление-20 м), Сан. зона: 1,000000 ПДК
Вариант расчета: Железнодорожный вокзал г. Шилка
Населенный пункт: Шилка
Расчетный прямоугольник No 1
X центра: 70 Y центра: 60
Максимальное значение приземной концентрации: 0,036364
Координаты максимального значения X=170 Y=160
Приложение И

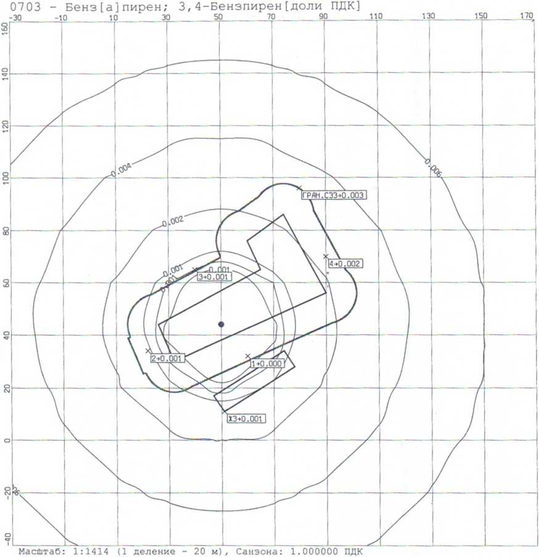

0703- Бенз[a]пирен; 3,4-Бензпирен[доли ПДК]
Масштаб: 1:1414 (1 деление-20 м), Сан. зона: 1,000000 ПДК
Вариант расчета: Железнодорожный вокзал г. Шилка
Населенный пункт: Шилка
Расчетный прямоугольник No 1
X центра: 70 Y центра: 60
Максимальное значение приземной концентрации: 0,007767
Координаты максимального значения X=170 Y=160
Приложение К
Г
руппа суммации: 6009: 0301+0330 [доли ПДК]
Масштаб: 1:1414 (1 деление-20 м), Сан. зона: 1,000000 ПДК
Вариант расчета: Железнодорожный вокзал г. Шилка
Населенный пункт: Шилка
Расчетный прямоугольник No 1
X центра: 70 Y центра: 60
Максимальное значение приземной концентрации: 0,289256
Координаты максимального значения X=170 Y=160
Приложение Л
0301- Азота диокид;(Азот (IV) оксид)[доли ПДК]
Масштаб: 1:1414 (1 деление-20 м), Сан. зона: 1,000000 ПДК
Вариант расчета: Железнодорожный вокзал г. Шилка
Населенный пункт: Шилка
Расчетный прямоугольник No 1
X центра: 70 Y центра: 60
Максимальное значение приземной концентрации: 0,411868
Координаты максимального значения X=170 Y=160
Приложение М
0
330- Сера диоксид; Ангидрид сернистый [доли ПДК]
Масштаб:1:1414 (1 деление-20 м), Сан. зона: 1.000000 ПДК
Вариант расчета: Железнодорожный вокзал г. Шилка
Населенный пункт: Шилка
Расчетный прямоугольник No 1
X центра: 70 Y центра: 60
Максимальное значение приземной концентрации: 0,297387
Координаты максимального значения X=170 Y=160
Приложение Н
0

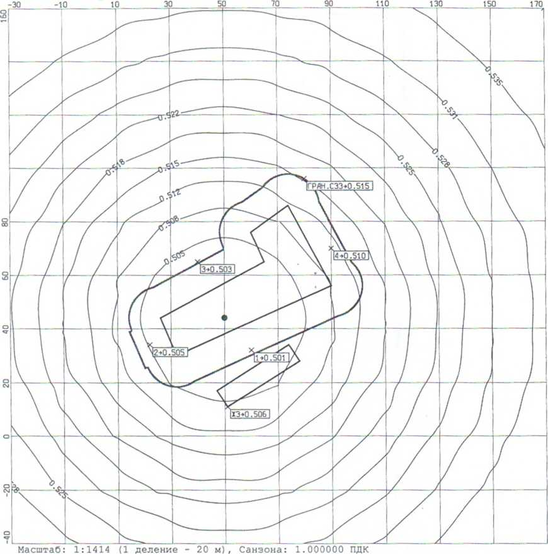

337-Углерод оксид[доли ПДК]
Масштаб: 1:1414 (1 деление-20 м), Сан. зона: 1.000000 ПДК
Вариант расчета: Железнодорожный вокзал г. Шилка
Населенный пункт: Шилка
Расчетный прямоугольник No 1
X центра: 70 Y центра: 60
Максимальное значение приземной концентрации: 0,536364
Координаты максимального значения X=170 Y=160
Приложение О

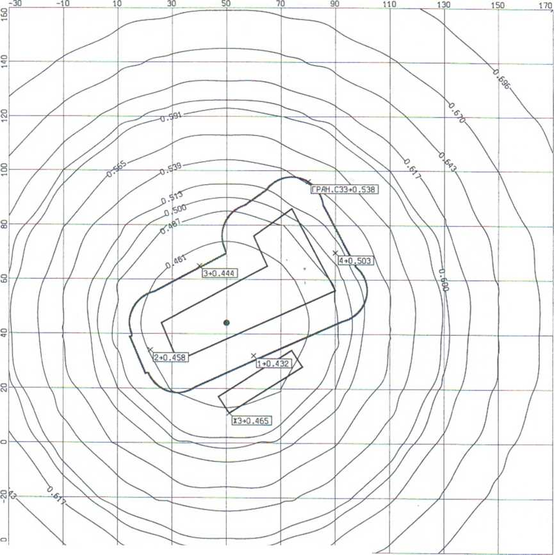

Группа суммации: 6009: 0301 + 0330 [доли ПДК]
Масштаб: 1:1414 (1 деление-20 м), Сан. зона: 1,000000 ПДК
Вариант расчета: Железнодорожный вокзал г. Шилка
Населенный пункт: Шилка
Расчетный прямоугольник No 1
X центра: 70 Y центра: 60
Максимальное значение приземной концентрации: 0,7092555
Координаты максимального значения X=170 Y=160
Приложение П

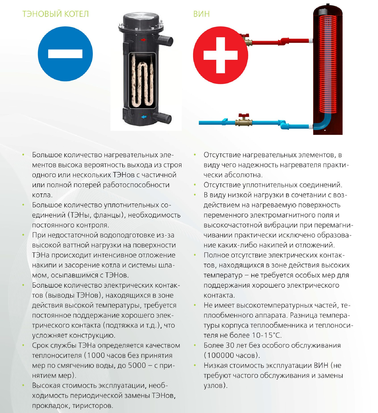

Вихревой индукционный котел ВИН и Трубчатый электронагреватель
