Комплекс позволяет получить токи, напряжения, отношения напряжений к токам (сопротивления) как в виде симметричных составляющих, так и полных фазных или междуфазных величин.

Расчет токов КЗ в комплексе ТКЗ-3000 производится следующим образом:

-Выбираем пункт «Вариантный расчет ТКЗ»

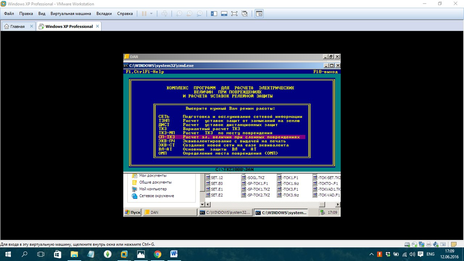

Рисунок 1 – Главное меню программы ТКЗ – 3000

-Далее выбираем имя задания, с которым мы работаем

-Выставляем нужные нам параметры, задаваемые для расчета (вид КЗ, узлы, места КЗ и т.д.)

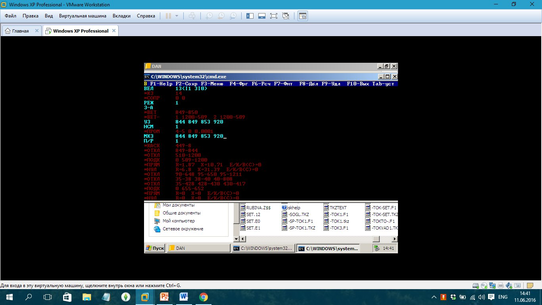

Рисунок 2 – Пример расчета токов КЗ в программе ТКЗ-3000

-После чего программа производит расчет токов КЗ на шинах заданных нами подстанций.

Все токи сведем в таблицу 1.3:

Таблица 1.3 – Токи КЗ в максимальном режиме

Так же произведем расчет токов в минимальном режиме, для этого выведем из работы линию «Звезда-Перевал» и сведем все полученные токи в таблицу 1.4:

Таблица 1.4 – Токи КЗ в минимальном режиме

1. Расчет измерительных трансформаторов

Требования к трансформаторам тока в схемах дифференциальной токовой защиты.

В соответствии с [5] «… все трансформаторы тока, предназначенные для питания токовых цепей устройств релейной защиты от КЗ, должны удовлетворять трем требованиям:

1. Обеспечивать точную работу измерительных органов токовых и дистанционных защит (направленных и ненаправленных) и не допускать излишних срабатываний дифференциальных защит при КЗ вне защищаемой зоны. Для этого погрешность (полная или токовая) трансформаторов тока, как правило, не должна превышать 10 %. Более высокие значения погрешности допускаются при использовании таких защит, у которых правильное действие при повышенных погрешностях обеспечивается с помощью специальных устройств.

При этом для дифференциальных защит (шин, трансформаторов, генераторов, электродвигателей и т. п.), а также для защит всех типов, включенных на сумму токов двух или более групп трансформаторов тока, в режимах внешних КЗ должна быть учтена полная погрешность (ε ≤ 10 %), а для токовых и дистанционных защит — токовая погрешность (f ≤ 10 %). Но при определении допустимого значения сопротивления нагрузки на трансформаторы тока (Z_Н) разрешается для всех типов защиты в качестве исходной принимать полную погрешность, что позволяет использовать одни и те же расчетные кривые предельных кратностей трансформаторов тока какого-либо типа независимо от вида включенных защит.

2. Обеспечивать надежное (без вибрации) замыкание контактов электромеханических реле тока, сопротивления и направления мощности при коротких замыканиях в начале защищаемой зоны, когда токовая погрешность (f_РАСЧ) может превышать 10 %, но не должна превышать значения, допустимого для выбранного типа реле (f_РАСЧ < f_ДОП). Кроме того, для реле направления мощности и направленных реле сопротивления токовая погрешность не должна превышать 50 % по условиям предельно допускаемой угловой погрешности (во избежание неправильной ориентации этих реле).

3. Не допускать при КЗ в начале зоны повышения напряжения на выводах вторичной обмотки трансформаторов тока и, соответственно, в цепях защиты выше допустимого значения, при котором определяется прочность изоляции цепей защиты (U_2МАКС ≤ U_2ДОП).

Для шкафов серии ШЭ2607 необходимо применять ТТ с классом точности 5Р или 10Р с номинальной кратностью К_{10 НОМ}. не менее 20.

Рассчитаем номинальный ток трансформаторов тока по выражению:

где - номинальный рабочий ток, проходящий через трансформатор тока; - номинальная полная мощность трансформатора Т-1; - номинальное напряжение на соответствующей стороне.

По данным токам выберем трансформаторы тока с подходящими коэффициентами трансформации:

Таблица 2.1 – Выбор параметров ТТ

1. Расчет базисных токов по сторонам

Базисный ток, для терминалов защит Т(АТ), определяется по выражению:

где - коэффициент, учитывающий схему соединения вторичных обмоток главных ТТ (для ТТ, соединенных в "звезду", , для соединенных в "треугольник", ); - коэффициент трансформации главного трансформатора тока соответствующей стороны; - коэффициент трансформации внешнего выравнивающего трансформатора или автотрансформатора, используемого для выравнивания значения базисного тока соответствующей стороны, если он выходит за пределы диапазона 0,251 – 16,000 А. При первоначальном расчете базисного тока стороны принимается .

Таким образом, в соответствии с выражением (1.2) получаем:

На стороне ВН 220 кВ:

А.

На стороне НН1 и НН2 10 кВ:

А.

1. РАСЧЕТ ЗАЩИТ ТРАНСФОРМАТОРА

На трансформаторе должны быть предусмотрены следующие защиты:

• один комплект дифференциальной токовой защиты;

• газовая защита;

• защита устройства РПН с использованием струйных реле;

• резервные защиты на сторонах высшего, среднего (для трехобмоточного трансформатора) и низшего напряжения;

• автоматика регулирования РПН;

• защита от перегрузки;

• дифференциальная токовая защита ошиновки НН с включением в зону ее действия токоограничивающего реактора (при наличии реактора).

Газовые (струйные) реле должны действовать через терминал дифференциальной защиты и через терминал резервной защиты стороны ВН (необходимо оснащение трансформатора реле с двумя отключающими контактами).

Резервная защита на стороне ВН трансформатора должна выполнятся в виде ступенчатой токовой защиты от междуфазных КЗ с пуском по напряжению.

2.1 Расчет продольной дифференциальной токовой защиты трансформатора

Продольная дифференциальная защита трансформатора используется в качестве основной защиты от внутренних повреждений и от повреждений на выводах и должна быть отстроена от бросков тока намагничивания и переходных значений токов небаланса как в нагрузочном режиме, так и при внешних КЗ.[20]

На сегодняшний день в большинстве микропроцессорных защит реализована функция продольной дифференциальной защиты с торможением.

ДТЗ срабатывает при всех видах КЗ в зоне действия защиты.

Дифференциальная защита трансформатора содержит чувствительное реле и дифференциальную отсечку.

Под чувствительным реле понимается дифференциальная защита с торможением, зона срабатывания которой показана на рисунке и определяется уставками.

Рисунок 3 – Характеристика срабатывания дифференциальной защиты с торможением

Для ДТЗ Т, выбираются уставки:

• ток срабатывания ДТЗ;

• ток начала торможения ДТЗ;

• ток торможения блокировки ДТЗ;

• коэффициент торможения ДТЗ;

• уровень блокировки по 2-й гармонике ДТЗ;

• ток срабатывания дифференциальной отсечки ДТЗ.

Относительный начальный ток срабатывания ДТЗ Т

Относительный начальный ток срабатывания ДТЗ Т, ошиновки НН Т (чувствительного органа) при отсутствии торможения определяется с помощью выражения:

где коэффициент отстройки, учитывающий погрешности измерительного органа терминала, ошибки расчета и необходимый запас. Может быть, принят равным 1,1...1,3; – относительный ток небаланса в нормальном режиме работы защищаемого трансформатора, определяемый по выражению:

где .коэффициент, учитывающий переходный процесс, следует принимать: 1,5...2,5 – при использовании на разных сторонах защищаемого трансформатора однотипных трансформаторов тока (только встроенных или только выносных); 2...3 – при использовании на разных сторонах защищаемого трансформатора разнотипных трансформаторов тока; коэффициент однотипности трансформатора тока; при внешних КЗ на той стороне, где защищаемый трансформатор имеет два присоединения и трансформаторы тока рассматриваемой защиты установлены в цепях этих присоединений, принимается равным 0,5 - 1, при внешних КЗ на сторонах, где защищаемый трансформатор имеет одно присоединение, принимается равным 1; ε - относительное значение полной погрешности ТТ в режиме, соответствующем установившемуся КЗ. Полная погрешность для ТТ 5Р и 10Р составляет 0,05 и 0,10 соответственно; относительная погрешность, обусловленная наличием РПН, рассчитывается по формуле:

где и относительные погрешности, обусловленные регулированием напряжения на сторонах защищаемого трансформатора; и коэффициенты токораспределения, равные отношению слагающих тока расчетного внешнего КЗ, проходящих на сторонах, где производится регулирование напряжения, к току на стороне, где рассматривается КЗ; относительная погрешность выравнивания токов плеч. Данная погрешность определяется погрешностями входных ТТ и аналого-цифровыми преобразователями терминала. Может быть принята ; относительная погрешность внешнего выравнивающего трансформатора или автотрансформатора, используемого для выравнивания значения базисного тока соответствующей стороны, если он выходит за пределы диапазона 0,251 – 16,000 А. Токовая погрешность внешних выравнивающих автотрансформаторов не превышает 5% ( ) при двадцатикратном токе ответвления и подключения цепей защиты к вторичной обмотке выравнивающих автотрансформаторов, по данным завода изготовителя.

Принимаем:

т.к. отсутствует ПБВ; .
