– опасность получения ожогов лица и глаз при коротком замыкании;

– загазованность воздуха рабочей зоны при пожаре.

4.2 Основные требования к освещению

Основной задачей рациональной организации освещения является поддержание освещенности, соответствующей характеру зрительной работы. Увеличение освещенности улучшает видимость объектов за счет повышения их яркости, увеличивает скорость различения деталей.

Для искусственного освещения в основном используют энергоэкономичные источники света, отдавая предпочтение при равной мощности источникам света с наибольшей световой отдачей и сроком службы. Применение ламп накаливания общего назначения для освещения ограничивается Федеральным законом от 23 ноября 2009 г. № 261-ФЗ. С 01 января 2011 г. не допускается применение для освещения ламп накаливания общего назначения мощностью 100 Вт и более. Применение ламп накаливания допускается в случаях, когда по условиям технологии, среды или требований оформления интерьера использование других источников света невозможно или нецелесообразно.

Условия искусственного освещения на промышленном предприятии оказывают большое влияние на зрительную работоспособность, физическое и моральное состояние людей, а, следовательно, на производительность труда, качество продукции и производственный травматизм.

Для создания благоприятных условий труда производственное освещение должно отвечать следующим требованиям:

– освещенность на рабочем месте должна соответствовать характеру выполняемой работы по СН и СНиП РК 2.04-05-2002 «Естественное и искусственное освещение. Общие требования»;

– яркость на рабочей поверхности и в пределах окружающего пространства должна распределяться по возможности равномерно;

– резкие тени на рабочей поверхности должны отсутствовать;

– освещение должно обеспечивать необходимый спектральный состав света для правильной цветопередачи;

– система освещения не должна являться источником других вредных факторов (шум и т.д.), а также должна быть электро и пожаробезопасной.

Искусственное освещение применяется при отсутствии или недостаточности естественного освещения, осуществляется путем использования таких источников света как лампы накаливания, газоразрядные лампы, плоские и щелевые световоды.

Нормирование искусственного освещения производится в соответствии со СНиП РК 2.04-05-2002, освещенность на рабочих местах нормируется в зависимости от условий выполнения зрительных работ, вида источника света и системы освещения.

Условия зрительной работы определяются следующими параметрами:

– Размер объекта различения - наименьший размер, который необходимо выделить при проведении работ;

– Фон - поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается. Характеризуется коэффициентом отражения (δ), который зависит от цвета и фактуры поверхности.

Фон считается:

– светлым, при δ >0,4;

– средним, при 0,2<δ <0,4;

– темным, при δ <0,2.

Контраст объекта с фоном (К) – характеризуется отношением разности коэффициентов отражения фона и объекта, по абсолютной величине, к коэффициенту отражения фона.

Контраст различают:

– малый, при К <0,2;

– средний, при 0,2<К <0,5;

– большой, при К>0,5.

Условия зрительной работы улучшается при повышении яркости фона, что достигается повышением коэффициента отражения поверхности помещения и производственного оборудования.

При выборе системы освещения, как правило учитывают разряд зрительной работы, капитальные вложения и эксплуатационные расходы.

Кроме абсолютного значения освещенности нормируются качественные характеристики освещения: показатель ослепленности и коэффициент пульсации освещенности.

Расчет искусственного освещения заключается в решении следующих задач: выбор системы освещения, типа источника света, расположение светильников, выполнение светотехнического расчета и определение мощности осветительной установки.

Условия зрительной работы улучшается при повышении яркости фона, что достигается повышением коэффициента отражения поверхности помещения и производственного оборудования.

При выборе цвета и его сочетаний для цветового оформления, наряду с физиолого-гигиеническими, психологическими и эстетическими требованиями, учитывают также следующие функционально – технические факторы:

– назначение объектов, вид и продолжительность преобладающей трудовой деятельности человека (завод, цех, депо, школа, больница и др.);

– характер зрительной работы (при установлении характера зрительной работы следует руководствоваться СП 52.13330.2011;

– категория работ, общий характер работ, продолжительность нахождения людей в помещениях (легкие, средней тяжести или тяжелые работы). Категории работ и соответствующую им характеристику производственных помещений принимают согласно СанПиН 2.2.4.548 – 96;

– климатические и географические условия расположения различных объектов, подлежащих цветовому оформлению (температура, влажность, световой климат района и т.д.);

– свет распределение, интенсивность и цветность излучения осветительной установки (естественное и искусственное освещение, необходимая величина освещенности в помещении, требования точности цветопередачи и т.д.). Необходимая величина освещенности в помещениях устанавливается в соответствии с СП 52.13330.2011;

– санитарно-гигиенические требования и технологическое назначение помещений (пылевыделение, газообразование, высокие или низкие температуры, количество и характер производственных отходов и т.д.);

– особенности объемно-пространственной структуры и назначение окрашиваемых элементов и оборудования (абсолютные размеры и пропорции помещений, форма и расположение помещений, степень насыщенности оборудованием и коммуникациями, потолок, стены, пол, станина, движущиеся части станков);

– требования безопасности (сигнально-предупредительная окраска, знаки безопасности и т.д.);

– условия зрительной работы (учет угловых размеров и создание оптимального контраста между объектом и фоном, качество обработки материала, преобладающий цвет обрабатываемого материала и др.) [4].

Методы расчета искусственного освещения:

– метод коэффициента использования светового потока;

– метод удельной мощности;

– точечный метод.

4.3 Виды и системы освещения

Для освещения производственных, служебных и бытовых помещений используют естественный свет и свет от источников искусственного освещения [12].

Различают следующие виды освещения:

– естественное освещение, создаваемое прямыми солнечными лучами и рассеянным светом небосвода;

– искусственное освещение, создаваемое электрическими источниками

света;

– совмещенное освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным.

Помещения с постоянным пребыванием людей должно иметь естественное освещение.

Естественное освещение конструктивно подразделяют на боковое, верхнее и комбинированное.

Систему естественного освещения выбирают с учетом следующих факторов:

– назначения и принятого архитектурно – планировочного, объемно-пространственного и конструктивного решения здания;

– требований к естественному освещению помещений, вытекающих из особенностей технологической зрительной работы;

– климатических и светоклиматических особенностей места строительства зданий;

– экономичности естественного освещения.

При ширине помещения до 12 метров рекомендуется боковое одностороннее освещение, при ширине 12…24 метра – боковое двухстороннее.

Верхнее освещение производится через световые проемы в перекрытии, аэрационные и зенитные фонари, также через световые проемы в местах перепада высот здания.

Комбинированное освещение рекомендуется при ширине помещения более 24 метров. Оно является наиболее рациональным, так как создает относительно равномерное по площади освещение.

Искусственное освещение по конструктивному исполнению может быть двух видов – общее и комбинированное. Систему общего освещения применяют в помещениях, где по всей площади выполняются однотипные работы (литейные, сварочные, гальванические цехи), а также в административных, конторских и складских помещениях. Различают общее равномерное освещение (световой поток распределяется равномерно по всей площади без учета расположения рабочих мест) и общее локализованное освещение (с учетом расположения рабочих мест). Систему общего искусственного освещения выполняют потолочными или подвесными лампами, размещенными параллельно светопроёмам.

При выполнении точных зрительных работ (например, слесарных, токарных) в местах, где оборудование создает глубокие резкие тени или рабочие поверхности расположены вертикально (штампы, гильотинные ножницы), наряду с общим освещением применяют местное. Совокупность местного и общего освещения называют комбинированным освещением. Применение одного местного освещения внутри производственных помещений не допускается, поскольку образуются резкие тени, глаза быстро утомляются и создается опасность производственного травматизма.

По функциональному назначению искусственное освещение подразделяют на рабочее, аварийное и специальное, которое может быть охранным, дежурным, эвакуационным, эритемным, бактерицидным и др.

4.4 Расчет освещения производственных помещений

Расчет искусственного освещения трансформаторной подстанции методом коэффициента использования светового потока

При проектировании искусственного освещения необходимо выбрать тип источника света, систему освещения, вид светильника; наметить целесообразную высоту установки светильников и размещения их в помещении; определить число светильников и мощность ламп, необходимых для создания нормируемой освещенности на рабочем месте, и в заключении проверить намеченный вариант освещения на соответствие его нормативным требованиям.

Расчет искусственного освещения выполняют при проектировании осветительных установок для определения общей установленной мощности и мощности каждой лампы.

При проектировании искусственного освещения учитывают условия зрительной работы:

– систему освещения - (общая или комбинированная);

– наименьший объект различия, мм;

– разряд зрительной работы;

– подразряд зрительной работы;

– контраст объекта с фоном;

– характеристику фона.

Расчёт общего равномерного искусственного освещения горизонтальной рабочей поверхности выполняется методом коэффициента использования светового потока по формуле:

(4.1)

где Ф – световой поток лампы, лм;

Е_н – нормированная освещённость, из справочных таблиц Е_н=200 лк;

K_з – коэффициент запаса, учитывающий запыление светильников и износ источников света в процессе эксплуатации, из справочных таблиц K_з = 1,4;

Z – поправочный коэффициент, учитывающий неравномерность освещения, Z = 1,1;

N – количество светильников;

n – количество ламп в светильнике, n=1;

γ – коэффициент затенения рабочего места работающим, γ = 0,9;

– коэффициент использования светового потока;

S – площадь помещения, м² находится:

(4.2)

где А – длина; В – ширина

Коэффициент использования светового потока определяют в зависимости от типа светильника, коэффициентов отражения стен и потолка помещения и индекса помещения, определяемого по формуле:

(4.3)

где h – высота подвеса светильников над рабочей поверхностью,

h = 2,7 м.

По формуле (4.3) находим коэффициент индекса помещения:

Далее по таблице 9 из учебного пособия [4], находим коэффициент использования светового потока, = 4,25.

По формуле (4.1) находим световой поток Ф:

.

На рисунке 4.1 показано обслуживаемое помещение трансформаторной подстанции (2КТП), где следует разместить источники искусственного освещения.

Рисунок – 4.1 Обслуживаемое помещение трансформаторной подстанции (2КТП)

Рассчитав расчётный световой поток Ф одной лампы, далее по таблицам из учебного пособия [4], выбираю лампу соответствующей мощности, обладающей необходимым световым потоком и обеспечивающей нормативную освещенность.

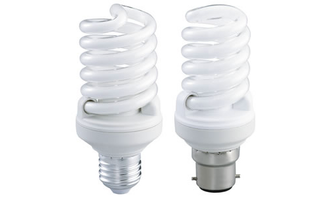

Выбираю компактную люминесцентную лампу (КЛЛ), которая показана на рисунке 4.2.
