При использовании экструзионного пенополистирола толщиной 10 см глубина промерзания в ноябре месяце уменьшилась в 3,5 раза, а в марте в 1,5 раза, в результате воздействие сил морозного пучения на подземный нефтепровод значительно снизилось.

Рассмотрим изменения температуры грунта в течение года вокруг подземного нефтепровода, а именно: под поверхностью трубопровода, над поверхностью трубопровода и на поверхности грунта (рис. 3.9).

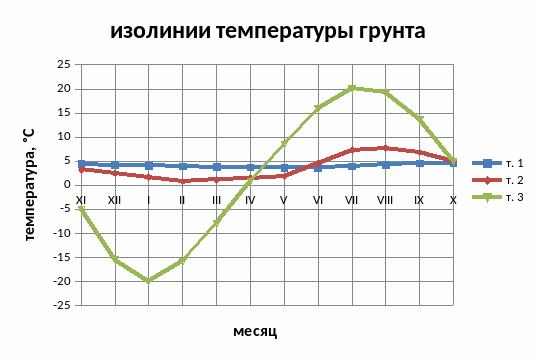

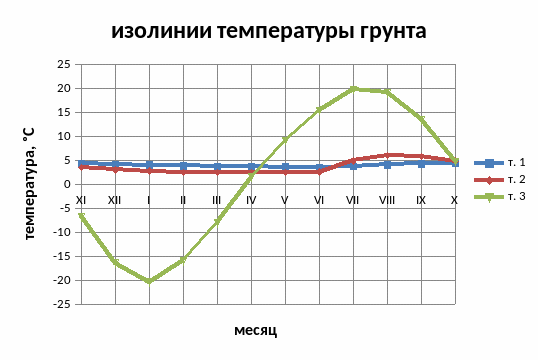

Проанализировав полученные графики изолиний температуры грунта на разных отметках в зоне подземного нефтепровода с применением защитного мероприятия и без него (рис. 3.10), можно сделать вывод, что температура в течении года над поверхностью трубопровода и под ним с использованием экструзионного пенополистирола выравнивается, таким образом, снижается влияние температуры грунта и повышается на несколько градусов в периоды наибольшего промерзания грунта, а, следовательно теплопотери при транспортировке в процессе эксплуатации нефтепропровода уменьшаются.

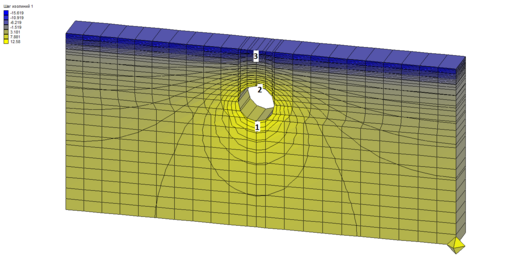

Рисунок 3.9. Схема расположения точек изменения температуры грунта в течение года вокруг нефтепровода в грунте: точка 1 – под поверхностью трубопровода; точка 2 – над поверхностью трубопровода; точка 3 – на поверхности грунта

Предлагаемое защитное мероприятие является эффективным, как мы видим из анализа полученных расчетов и графиков воздействие сил морозного пучения на подземный нефтепровод снижается приблизительно в 2 раза; температура в течении года над поверхностью трубопровода и под ним выравнивается, таким образом, снижается влияние температуры окружающего грунта, а, следовательно, уменьшаются теплопотери перекачиваемой нефти.

Применение экструзионного пенополистирола обеспечивает уменьшение глубины промерзания грунта над трубопроводом, повышение температуры промерзающего грунта и, как следствие, уменьшение действующей на сооружение суммарной силы выпучивания.

ЗАКЛЮЧЕНИЕ

Выпускная квалификационная работа «Разработка мероприятия против сил морозного пучения, действующих на подземный нефтепровод» выполнена в соответствии с современными техническими требованиями и нормативными документами.

В ходе выпускной квалификационной работы был произведен обзор литературы и действующих нормативных документов, необходимых для исследования явления морозного пучения грунта и изучения существующих противопучинистых мероприятий.

Был проведен теплотехнический расчет взаимодействия подземного нефтепровода, по параметрам трубопровода ВСТО-II, с окружающим его грунтом, с учетом особенностей рассматриваемой территории г. Хабаровска.

Наилучшим способом оценки эффективности инженерных мероприятий является компьютерное моделирование. Применение программного обеспечения FEM Models модуль «Termoground» для теплотехнического расчета подземного магистрального нефтепровода ВСТО-II полностью отвечает запросам современных пользователей по таким показателям как точность, скорость и презентабельность результатов.

На основе изучения теплового взаимодействия трубопровода с промерзающим пучинистым грунтом было предложено защитное мероприятие, применимое на этапе эксплуатации.

Анализ использования укладки плит над траншеей нефтепровода из теплоизоляционного материала экструзионного пенополистирола показал его эффективность в защите трубопровода от сил морозного пучения и уменьшение теплопотерь из-за влияния отрицательных температур окружающего грунта.

Преимущества применения экструзионного пенополистирола является относительная дешевизна материала, простота применения, долгосрочность, а также возможность применение на этапе эксплуатации нефтепровода.
