Каждый силовой трансформатор был проверен на перегрузочную способность при систематической перегрузке, а также при возникновении аварии (выходе из строя одного из этих трансформаторов). Расчеты показали не превышение установленных показателей, даже при прогнозируемом росте нагрузки. Был произведен анализ электрических схем распределительных устройств подстанции. Для напряжения 110 кВ наиболее подходящая схема по типовой №110-9 - Одна рабочая, секционированная выключателем система шин. Однако с учетом развития района электрической сети возможно потребуется доработать схему с расширением РУ 110 кВ, при этом ввести дополнительно линейную ячейку и секционный выключатель. В качестве предложения применить схему 110-5АН Мостик с выключателями в цепях трансформаторов без ремонтной перемычки. На напряжении 110 кВ применено открытое распределительное устройство, а на напряжении 10 кВ - закрытое распределительное устройство в виде КРУН.
Для распределительного устройства 110 кВ был выбран баковый элегазовый выключатель типа ВЭБ-110II-40/2500 УХЛ, а для распределительного устройства 10 кВ был выбран вакуумный выключатель типа ВБРК-10 У1. В качестве разъединителей подстанции для напряжения 110 кВ был выбран трёхполюсный серии РГП-СЭЩ-110 /2000. Разъединитель оснащен электрическим приводом.
Был выполнен выбор и проверка для ОРУ-110 кВ измерительные трансформаторы напряжения типа НКФ-110.Для распределительного устройства 10 кВ были выбраны измерительные трансформаторы тока ТОЛ-10 и измерительные трансформаторы напряжения типа НТМИ-10.
Были выбраны также нелинейные ограничители перенапряжения для 110 кВ приняты к установке ОПН-110/(86)/10/2 III УХЛ1. Для напряжения 10 кВ приняты к установке нелинейные ограничители перенапряжения типа ОПН-П-10/12/10/550 УХЛ1. Для защиты цепей измерительных трансформаторов напряжения плавкие предохранители серии ПКТ-104-10-200-У1-КЭАЗ с патроном предохранителя ПТ 1,4.
На напряжении 110 кВ для шин применен сталеалюминевый провод марки AC-120/19. Секции сборных шин 10 кВ КРУН-10 кВ принимаем выполненными из алюминия шины коробчатого сечения, выполненные с размерами а = 100 мм, b = 45 мм, с = 6 мм, r = 8 мм.
В работе также произведен расчет параметров цепей постоянного оперативного тока цепей собственных нужд подстанции с выбором акуммуляторных батарей и подзарядного устройства.
СПИСОК ЛИТЕРАТУРЫ
1. Синчугова , В. С. Курсовое и дипломное проектирование по дисциплине «Электрооборудование станций и подстанций» [Текст] : методические указания / В. С. Синчугова. – Владивосток : изд-во ДВЭТ, 1995. –32 с.
2. Орлова, И.Н. Электротехнический справочник том 3 [Текст] / Под редакцией И.Н. Орлова, В.Г. Герасимов, А.Ф. Дьякова, Н.Ф. Ильинского и др. – Москва «Издательство МЭИ», 2003 – 965 с.
3. Правила устройства электроустановок [Текст]: 7-е изд., перераб. и доп. Минэнерго России. – М.: ОАО ВНИИЭ, 2009. – 648 с.
4. СО 153-34.20.122-2006. Нормы технологического проектирования подстанций переменного тока с высшим напряжения 35-750 кВ [Текст], 2006 г.
5. Рожкова, Л.Д. Электрооборудование электрических станций и подстанций [Текст]: / Л.Д, Рожкова, Л.К, Карнеева, Т.В, Чиркова. Учебник для студ. сред проф. образования – 4-е изд., стер.- М. :Изд. центр «Академия», 2007. – 448 с.
6. Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования [Текст] / Под. ред. Б.Н. Неклепаева. – М.: Изд-во НЦ ЭНАС, 2002. – 152 с.
7. Барыбин, Ю.Г. Справочник по проектированию электроснабжения [Текст] / Под редакцией Ю.Г. Барыбина, Л.Е. Фёдорова, М.Г. Зименкова, А.Г. Смирнова. – М.: Энергоатомиздат, 1990. – 576 с.
8. Дорошев,К.И. Токопроводы и шинопроводы для электрических станций и подстанций [Текст] / К.И.Дорошев. – М. : Энергоатомиздат ,1996. – 120 с.
9. ГОСТ 14209-97. Руководство по нагрузке силовых
масляных трансформаторов [Текст] / Межгосударственный стандарт. Введ. 23.04.1997 – Минск.: Изд-во стандартов. – 40 с.
10. Руководящие указания по организации системы оперативного постоянного тока на подстанциях 110-220 кВ и выше [Текст] / МУ по расчету. - М.: Изд. ОАО "Электросетьпроект", 1998 - 23 с.
ПРИЛОЖЕНИЕ А
(обязательное)
Графики нагрузки по активной, реактивной и полной мощности потребителей на шинах 10 кВ, построенные на основании суточной ведомости нагрузок от 17.06.15 на подстанции 110/10 кВ "Пластун" Приморских северных электрических сетей представлены на рисунке А.1 - А.2.

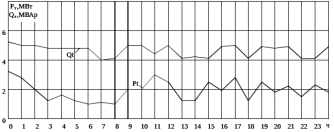

Рисунок А.1 - Графики потребления активной и реактивной
мощности на шинах 10 кВ подстанции

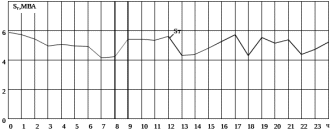

Рисунок А.2 - Графики потребления полной
мощности на шинах 10 кВ подстанции
ПРИЛОЖЕНИЕ Б
Таблица Б.1 - Расчетные значения мощностей потребителей подстанции
| Обозначение фидера | Наименование потребителя | Полная расчетная мощность, кВА |
| Ф-1 | Бытовой | 150 |
| Ф-4 | Котельная-1 | 10 |
| Ф-5 | ЛПХ | 649 |
| Ф-6 | Водозабор | 268 |
| Ф-10 | Поселок | 417 |
| Ф-11 | Портпункт | 30,5 |
| Ф-12 | РРС | 28,3 |
| Ф-13 | Котельная-2 | 10 |
| Ф-17 | Завод | 4400 |
| Ф-2 | Собственные нужды (ТСН-1) | 14,2 |
| Ф-14 | Собственные нужды (ТСН-2) | 14,2 |
