Линии электропередачи в рассматриваемой сети выполнены как в воздушном так и в кабельном исполнении. Расчёт данных линий несколько различается. Для расчёта параметров воздушной линии электропередач необходимо определить удельные параметры исходя из материала провода и среднегеометрического расстояния между фазами. Для кабельной линии данные параметры берутся из справочной литературы.
Составим схему замещения ЛЭП. Так как напряжение сети 6 кВ, то в схеме замещения отсутствуют поперечные элементы, а малая длина линий позволяет не учитывать зарядные мощности.
Рисунок 5.4 – Схема замещения ЛЭП 10кВ.
Для воздушной ЛЭП:
Среднегеометрическое расстояние между проводами определяем по формуле (5.15) исходя из размеров типовой траверсы для ВЛ 10 кВ.
|
| (5.13) |
Удельные параметры ВЛЭП определяются по формулам:
Удельное активное сопротивление:
|
| (5.14) |
| где | |
– удельная проводимость алюминия,
– сечение токоведущей жилы.Удельное индуктивное сопротивление определяется исходя из геометрических размеров:
|
| (5.15) |
| где | |
– радиус провода.Параметры схемы замещения ЛЭП определяются по формулам:
|
| (5.16) |
|
| (5.17) |
Результаты расчётов сведём в таблицу.
Таблица 5.4 – Параметры схем замещения ЛЭП
| Параметр | ||
| Тип кабеля / провода |
|
|
| ААБ 3х120 | 0,258 | 0,076 |
| ААБ 3х95 | 0,326 | 0,078 |
| ААБ 3х70 | 0,443 | 0,086 |
| АС 120 | 0,249 | 0,404 |
| АС 50 | 0,595 | 0,64 |
| АС 35 | 0,777 | 0,85 |
, Ом/км
, Ом/кмОпределение уровней напряжения в узлах сети
Напряжение источника питания принимаем на 5% выше номинального. Составляющие падения напряжения на участке определяем по формулам:
|
| (5.18) |
|
| (5.19) |
Падение в узле находим по формуле:
|
| (5.20) |
Результаты расчёта сводим в таблицу 5.3. Графики поерь напряжения до ТП изображены на рисунках 5.5-5.7.
Таблица 5.3 – Потери напряжения в ЛЭП
| КТП | δU % |
| ТП15 | 0,29 |
| ТП6 | 1,58 |
| ТП38 | 2,00 |
| ТП194 | 2,34 |
| ТП77 | 3,55 |
| ТП195 | 3,56 |
| ТП118 | 3,63 |
| ТП71 | 4,55 |
| ТП69 | 4,83 |
| ТП97 | 5,01 |
| ТП97 | 5,15 |
| ТП112 | 5,71 |

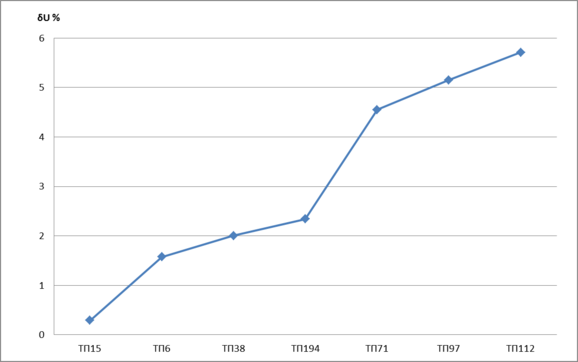

Рисунок 5.5 – Потери напряжения до ТП112

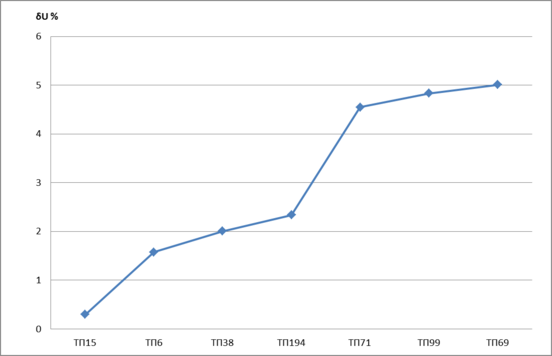

Рисунок 5.6 – Потери напряжения до ТП69

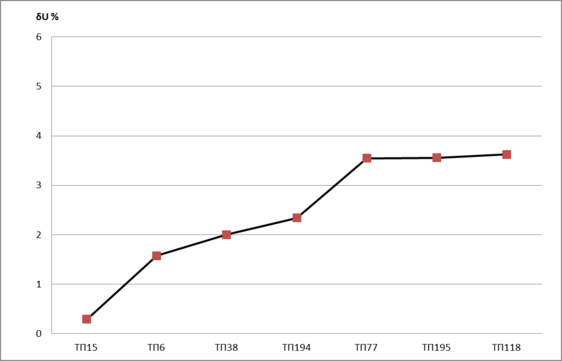

Рисунок 5.7 – Потери напряжения до ТП118
По результатам, представленным в таблице 5.3 видно что падение напряжения укладываются в пределы 1000 В, следовательно можно сделать вывод, что проверяемые линии электропередачи не требуют замены.
Однако в совокупности с увеличением потерь напряжения на шинах 10 кВ ТП Южная и дополнительными потерями в сетях 0,4 кВ потери могут составить более 10%. Для уменьшения составляющих этих потерь, вносимой рассматриваемой сетью 10 кВ произведем расчет мероприятия по снижению потерь напряжения. Одним из эффективных мероприятий является увеличение сечения проводов питающей линии. Один из участков линии дает более 1,5% потерь, произведем расчет потерь при условии замены 300м провода АС-50 на СИП-2 3x95. Удельное сопротивление 1 кМ постоянному току 0,32 Ом/км. Индуктивное сопротивление 0,074 Ом/км. Расчет производим по формулам (2.20-2.22). Результаты расчетов до ТП приведены в таблице 4.4
Таблица 5.4 – Потери напряжения в ЛЭП до ТП112.
| КТП | δU % | |
| ТП15 | 0,29 | |
| ТП6 | 1,58 | |
| ТП38 | 2,00 | |
| ТП194 | 2,34 | |
| ТП71 |
| |
| ТП97 | 4,37 | |
| ТП112 | 4,92 |
Как видно из таблицы 5.4, благодаря этому мероприятию потери до ТП не превышают 5%.
6 ЭЛЕКТРОБЕЗОПАСНОСТЬ ПРИ ВЫПОЛНЕНИИ СТРОИТЕЛЬНО-МОНТАЖНЫХ, ПУСКОНАЛАДОЧНЫХ РАБОТАХ НА РУ-35; 10 кВ
6.1 Работники, обеспечивающие безопасность работ
Для допуска персонала в РУ - 35; 10 кВ для проведения работ по реконструкции необходимо выполнить организационные и технические мероприятия, а также принять меры безопасности при проведении отдельных видов работ.
6.1.1 Организационные мероприятия
Организационными мероприятиями, обеспечивающими безопасность работ в электроустановке, являются: оформление работ нарядом, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации, или приказом энергодиспетчера при выполнении работ;
- проведение выдающим наряд, распоряжение инструктажа производителю работ (наблюдающему), ответственному руководителю работ;
- выдача разрешения на подготовку места работы (приказ, согласование);
допуск к работе;
- инструктаж членам бригады;
- надзор во время работы;
- оформление перерывов в работе, переходов на другое рабочее место, окончание работы.
Ответственными за безопасное ведение работ являются: выдающий наряд, отдающий распоряжение, утверждающий перечень работ, выполняемых в порядке текущей эксплуатации; ответственный руководитель работ; допускающий; производитель работ; наблюдающий; член бригады.
Выдающий наряд, отдающий распоряжение отвечает: за необходимость выполнения работы, возможность безопасного ее проведения, достаточность предусмотренных нарядом (распоряжением) мер безопасности численный состав бригады, соответствие групп перечисленных в наряде работников выполняемой работе, проведение целевого инструктажа ответственного руководителя работ, производителя работ, наблюдающего.
Право выдачи нарядов и распоряжений ответственным за электрохозяйство предоставляется работникам из числа административно-технического персонала дистанции электроснабжения имеющим группу V - в электроустановках напряжением выше 1000 В.
Работы на тяговых, трансформаторных подстанциях, ВЛ, не проходящих
по опорам контактной сети, должны выполняться следующим образом.
Работы на электрооборудовании тяговых подстанций и подстанций районов электроснабжения должны выполняться по наряду формы ЭУ-44, кроме устройств, расположенных на опорах контактной сети, которые должны выполняться по наряду формы ЭУ-115 [19].
Перечень основных работ, выполняемых по распоряжению ремонтным персоналом, утверждается начальником дистанции электроснабжения.
Работы на тяговых, трансформаторных подстанциях, на ВЛ, не проходящих по опорам контактной сети, в отношении мер безопасности подразделяются на выполняемые:
- со снятием напряжения;
- без снятия напряжения вдали от токоведущих частей, находящихся под напряжением;
- без снятия напряжения на токоведущих частях и вблизи них.
При одновременной работе в электроустановках напряжением до и выше 1000В категории работ определяются применительно к электроустановкам напряжением выше 1000 В.
К работам, выполняемым со снятием напряжения, относятся работы, при выполнении которых напряжение должно быть снято с токоведущих частей,
где будет производиться работа, а также с токоведущих частей, к которым возможно в процессе работы приближение на расстояние менее допустимого (таблица 6.1).
Таблица 6.1 – Допустимые расстояния до токоведущих частей, находящихся под напряжением
| Номинальное напряжение электроустановки | Расстояние до токоведущих частей, м | |
| То людей и применяемых ими инструментов и приспособлений, от временных ограждений | От механизмов и грузоподъемных машин в рабочем и транспортном положениях, от стропов грузозахватных приспособлений и грузов | |
| До 1000 В 3-35 кВ 60-110 кВ 150 кВ 220 кВ | В РУ не нормируется, без прикосновения 0,6 1,0 1,5 2,5 | 1,0 1,0 1,5 2,0 2,5 |
Работой без снятия напряжения вдали от токоведущих частей, находящихся под напряжением, считается работа, при которой исключено случайное приближение работающих людей и используемых ими ремонтной оснастки и инструмента к токоведущим частям, на расстояние меньше указанного в (таблице 6.1) и не требуется принятия технических или организационных мер (например, непрерывного надзора); для предотвращения такого приближения.
К работам, выполняемым без снятия напряжения на токоведущих частях и вблизи них, кроме расположенных на опорах контактной сети, относят работы, проводимые непосредственно на этих частях, когда основной мерой защиты работающего является применение соответствующих электрозащитных средств: изолирующих клещей для операций с предохранителями, электроизмерительных клещей, изолирующих штанг и других.
Работы без снятия напряжения на токоведущих частях и вблизи них должны выполняться, как правило, не менее чем двумя работниками, из которых производитель работ должен иметь группу по электробезопасности V, остальные — IV в электроустановках выше 1000 В, и соответственно IV и III группы в электроустановках до 1000 В.
Ответственный руководитель работ назначается, как правило, при работах в электроустановках напряжением выше 1000 В.
Ответственный руководитель работ отвечает за выполнение всех указанных в наряде мер безопасности и их достаточность, за принимаемые им дополнительные меры безопасности, необходимые по условиям выполнения работ, за полноту и качество целевого инструктажа бригады, в том числе проводимого допускающим и производителем работ, а также за организацию безопасного ведения работ.
Ответственными руководителями работ назначаются работники из числа административно-технического персонала, имеющие группу V, отвечает за квалификацию работников включающих в наряд, если он меняет состав бригады. В электроустановках выше 1000 В ответственный руководитель без совмещения его обязанностей с обязанностями производителя работ должен быть назначен в следующих случаях:
- при работе нескольких бригад на тяговой подстанции;
