Нормируемыми параметрами непостоянного звука являются эквивалентные (по энергии) уровни звука LА экв., дБА и максимальные уровни звука LA макс., дБА.

На местах зрителей концертных и других залов, на эстрадных концертах, в залах дискотек, танцевальных залах домов и дворцов культуры, баз и домов отдыха, кафе, ресторанов, баров, на открытых танцевальных площадках во время исполнения музыкальных произведений за 20 -30 минутный период допустимые значения эквивалентных уровней звука LА экв. максимальных уровней звука LА макс. не должны превышать величин, указанных в таблице 1.2.

Таблица 1.2

Значение уровней LA

Источник: Санпин 42-128-4396-87. «Санитарные нормы допустимой громкости звучания звуковоспроизводящих и звукоусилительных устройств в закрытых помещениях и на открытых площадках» [Текст]: нормативно-технический материал. – Москва; 1987. – 36 с.

Для оценки уровней звука, создаваемых музыкальными инструментами, вокалистами, звуковоспроизводящей и звукоусилительной аппаратурой, измерения следует проводить согласно ГОСТ 23337-78* "Шум. Методы измерения шума на селитебной территории и в помещениях жилых и общественных зданий" при заполнении залов не менее, чем на 2/3 [1].

Измерительный микрофон устанавливается на высоте 1,2-1,5 м от пола и ориентируется в сторону источника звука. Точки измерения выбираются около зрительских кресел первых пяти рядов партера, в ресторанах, кафе, барах - около ближних к источнику звука столиков, в дискотеках - на расстоянии 2 м от источников звука и не ближе 1 м от ограждающих конструкций помещений.

Измерения LА экв. и LА макс. следует проводить непрерывно на протяжении одного отделения эстрадного концерта, дискотеки и т.д., не менее 20 минут.

Шум на рабочих местах персонала, обслуживающего указанные выше залы и танцевальные площадки измеряется и оценивается в соответствии с "Методическими указаниями по проведению измерений и гигиенической оценки шумов на рабочих местах" МЗ СССР N 1844-78 и ГОСТ ССБТ 12.1.050-86 "Методы измерения шума на рабочих местах" [1].

Результаты измерений оформляются протоколом по форме N 334/у, утвержденной Министерством здравоохранения СССР 4.10.80 г. N 1030 [13].

Для воспроизведения звука используются акустические системы. Акустические системы можно классифицировать:

• бытовые,

• студийные, концертные,

• инструментальные и другие по области их использования.

Акустические системы различаются по воспроизводимому частотному диапазону. Человеческое ухо воспринимают частоты в диапазоне от 20 до 20000 Герц. Все что лежит за пределами частот называется инфразвуком(<20Гц) и ультразвуком(>20000Гц). Благодаря большой длине волны для инфразвука характерно явление дифракции - инфразвук с большой легкостью проникает в помещения и огибает преграды, а так же может вызывать вибрации крупных объектов входя в резонанс с ними. Ультразвук человеком не воспринимается.

Для воспроизведения качественного звука используется двух или трехполосные системы. Двухполосные системы состоят обычно из 12 или 15 дюймового динамика (драйвера, вуфера), который воспроизводит средние и низкие частоты и твитера (пищалки), воспроизводящего высокие частоты. Трехполосный громкоговоритель состоит из вуфера, драйвера и твитера. Так же используются особые устройства – кроссоверы. Кроссовер делит аудиосигнал на полосы частот, которые выводятся на определенный динамик. Так же некоторые динамики могут иметь. встроенные кроссоверы и фильтры.

Для воспроизведения низкочастотного сигнала используются сабвуферы. Обычно комплектуются динамика 18 и более дюймов. Диапазон воспроизводимых частот от 20 Гц до 300 – 400 Гц.

В связке с сабвуфером используются сателлиты – это акустические системы, которые имеют средне и высокочастотные динамики. Мощность сабвуфера обычно подбирается вдвое большая чем мощность сателлитов.

Акустические системы обычно делятся на два основных типа:

• активные

• пассивные

Основное отличие указанных акустических систем в принципе работы. Активные акустические системы не нуждаются в использовании усилителей, они встроены в такие системы, а так же имеют регулировки уровня усиления, эквалайзер. Для работы пассивных акустических систем необходимо использование усилителя.

Описанные выше устройства можно отнести к порталам – вывод звука в зал. Непосредственно на самой сцене используются мониторы – контроль звука на сцене. Мониторы, так же как и порталы могут быть как активными, так и пассивными. Делятся на широкополосные и коаксиальные – более компактны тип, твиттер и драйвер находятся на одной оси и обеспечивают полное раскрытие звука на минимальном расстоянии. В последнее время очень популярна система персонального мониторинга, которая состоит из передатчика и приемника с наушниками.

Для коммутации акустических используются несколько типов основных кабелей:

• XLR

• Jack 6/3 mm

• Speakon

• RCA

На сцене используются различные устройства для воспроизведения, съёма и усиления звука. Во время выступления вокалисты используют микрофоны. По типу микрофоны делятся на:

• Динамические

• Конденсаторные

• Ленточные

• Электретные

По направленности:

• Бинапраленные (восьмерка)

• Кардиоидные

• Гиперкардиоидные

• Всенаправленные

По типу передачи сигнала:

• Беспроводные

• Проводные

По форм фактору:

• Ручные

• Петличные

Для вокалистов зачастую используются ручные динамические проводные или беспроводные микрофоны с направленностью гиперкардиоида или кардиоида.

Рис. 1.1 Типы направленности микрофонов

Для ведущих чаще используются петличные микрофоны. Для подзвучивания театральных представлений и хоровых коллективов используются петличные микрофоны установленные над сценой.

Микрофоны для передачи звука в порталы используются не только вокалистами. Ударные и перкуссионные инструменты, гитарные и басовые усилители, фортепиано и рояли, духовые и струнные инструменты – все эти инструменты подзвучиваются микрофонами для вывода звука в зал.

Тип и вид микрофона выбирается исходя из конкретной задачи и типа инструмента.

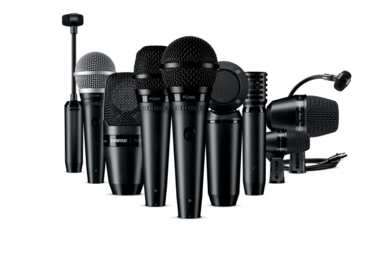

Рис. 1.2 Различные типы микрофонов

Но звук с микрофонов не сразу попадает в порталы, перед этим он обрабатывается и микшируется на различных устройствах: цифровых консолях, аналоговых микшерах, разнообразных эффектах. Современные цифровые пульты и консоли могут управляться удаленно с мобильных устройств (планшет, ноутбук, смартфон)

Освещение сцены имеет не менее значимую роль. Сценическое освещение может усилить эмоциональный эффект, добавить зрелищности., дополнить сценическую картинку.

До появления DMX – пультов управление светом на сцене осуществлялось с помощью тумблеров и выключателей с помощьюу так называемой линии 0-10 вольт. К каждому элементу освещения подовдился отдельный кабель и не было единого стандарта подключения, приоблетая диммер одного производителя, накладывалось ограничение на использование световых приборов других фирм. Сегодня же все стало намного проще. Большинство современной световой аппаратуры работает по протоколу DMX 512 (DigitalMultiPlex) - стандарт, описывающий метод цифровой передачи данных между контроллерами и световым оборудованием, а также дополнительным оборудованием. Говоря простым языком, светом можно управлять с помощью небольшого dmx – пульта или персонального компьютера и специализированного ПО (менять цвет, интенсивность, частота вращения, фокусировка линз, тип луча и другие характеристики светого оборудования). На рынке существует огромное количество и типов сценического света.

Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать каналы с приборами, один прибор может использовать иногда несколько десятков каналов). Несколько (обычно чётное число) работающих одновременно аппаратов, поддерживающих DMX512, позволяют создавать световые картины и элементы оформления самой различной сложности, как внутри помещений, так и снаружи. По одному каналу передаётся один параметр прибора, например в какой цвет окрасить луч, какой рисунок (гоботрафарет) выбрать, или на какой угол повернуть зеркало по горизонтали в данный момент, то есть куда будет попадать луч. Каждый прибор имеет определённое количество управляемых дистанционно параметров и занимает соответствующее количество каналов в пространстве DMX512 [28].

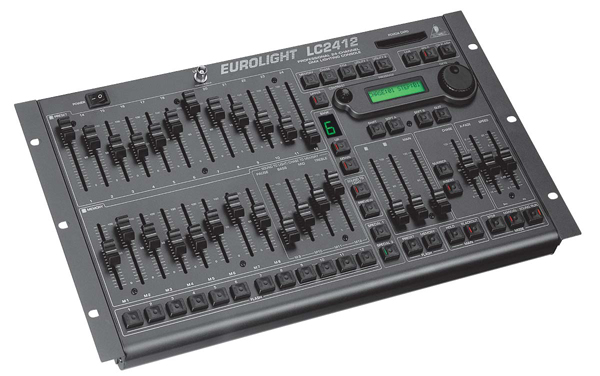

Рис. 1.3 Приме простого DMX – пульта (микшера)

Обычно к дополнению к освещению устанавливают дым машины и хэйзеры (от англ. Haze – мгла, дымка). Дым-машина выпускает струю дыма, хэйзер же создает равномерную дымку на сцене. Дым – машины и хэйзеры так же могут управлять по протоколу DMX – 512 и быть полностью программируемыми. Так же сцена может быть оборудована проекторами (led или LED RGB проекторами, которые могут испускать свет любой интенсивности и любого цвета, либо ЖК или LED панелями(экранами, дисплеями) для трансляции и вывода изображения.

RGB - прожекторы активно используются для создания световой композиции на небольших сценах в связи их универсальности. Такие прожекторы могут как быть заполняющими так и высветляющими и работать в режиме стробоскопа.

Рис. 1.4 Схема подключения и управления RGB – прожекторами.

Одной из важнейшей составляющей сценического звука является микшерный пульт или консоль. В наше время почти везде используются цифровые устройства обработки звука. До появления цифровых микшеров использовались аналоговые устройства. Цифровые устройства в сравнении с аналоговыми аналогами предоставляют огромные возможности по обработке и маршрутизации звука. Если раньше что бы обработать качественно вокал на живом выступлении нужно было собирать большой рэк с несколькими устройствами (компрессор, эквалайзер, ревербератор, дилэй), то теперь в век цифровых технологий это все находится внутри цифровой консоли и имеет гибкие настройки. Также не менее важным преимуществом является удаленное управление консолями и звуковой сценической аппаратуры с помощью планшета в любой точке сценической площадки (Behringer X32, Mackie 1608, Alien&Heatl Q24, Yamaha C5 и др.) Большой популярностью в наше время обладают микшерные консоли Behringer X32.

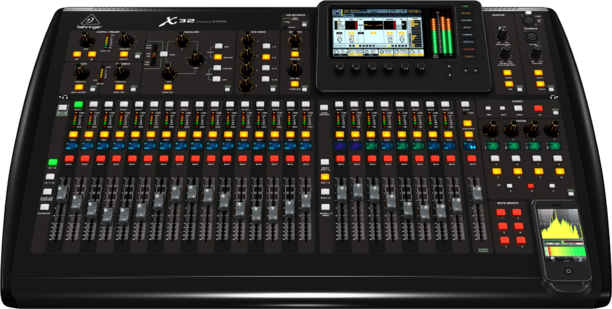

Рис. 1.5 Цифровая консоль Behringer X32.
