Текст из файла (страница 4)

б) сборку цепи необходимо проводить в точном соответствии с заданием. Целесообразно вначале соединить все элементы цепи, включаемые последовательно, а затем – параллельно. При сборке целесообразно пользоваться проводами разных цветов, например, для параллельных ветвей;

в) после окончания сборки электрическая цепь обязательно должна быть предъявлена для проверки. Включать цепь под напряжение можно только с раз решения преподавателя или лаборанта;

г) запись показаний всех приборов в процессе выполнения работы следует проводить по возможности одновременно и быстро. Следует избегать перерыва начатой серии наблюдений и во всех случаях, когда возникает сомнение в правильности полученных наблюдений, их необходимо повторить несколько раз;

д) результаты измерений заносятся каждым студентом в свою рабочую тетрадь;

е) после выполнения отдельного этапа лабораторной работы результаты опыта вместе с простейшими контрольными расчетами предъявляются для проверки преподавателю до разборки электрической цепи.

Целью проведения проектируемой лабораторной работы является изучение силовой цепи электровоза переменного тока серии 3ЭС5К. Кроме того, занятия на данном стенде позволят получить представление о работе электрических аппаратов электровоза, так как в состав стенда входит электропневматические контакторы ПК-356 и групповой переключатель ПКД-142.

Проведение работы начинается с изучения теоретических сведений о работе электрических аппаратов, их применении и устройстве. После изучения теории необходимо изучить силовую схему электровоза 3ЭС5К. Эту схему необходимо изобразить в тетради для лабораторных работ учащихся.

Порядок работы с лабораторным стендом следующий:

а) подать напряжения на стенд (осуществляется при помощи автоматического выключателя, расположенного на раме стенда);

б) включить питание панели управления;

в) поочередно переключать ступени ослабления возбуждения, при этом отобразить в тетради для лабораторных работ отобразить, какие контакторы замыкаются при разных ступенях;

г) на силовой схеме стенда рассмотреть линию протекания токов при разных ступенях возбуждения, направление токов также отобразить в лабораторной тетради.

Отчёт по лабораторной работе должен содержать следующие пункты:

а) наименование и цель работы;

б) силовая схема электровоза 3ЭС5К с указанием основных элементов и их назначения;

в) технические данные контакторов ПК-356 и группового переключателя ПКД-142;

г) выводы;

д) список литературы.

Отображение контура тока при разных ступенях ослабления поля представлены на рисунках 5.1 – 5.3 соответственно.

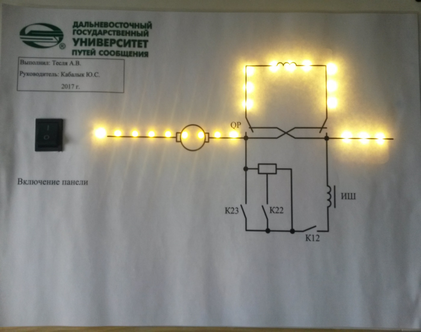

Рисунок 5.1 – Визуальная панель стенда при первой ступени

ослабления возбуждения

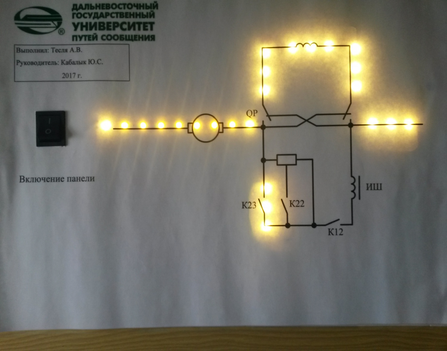

Рисунок 5.2 – Визуальная панель стенда при второй ступени

ослабления возбуждения

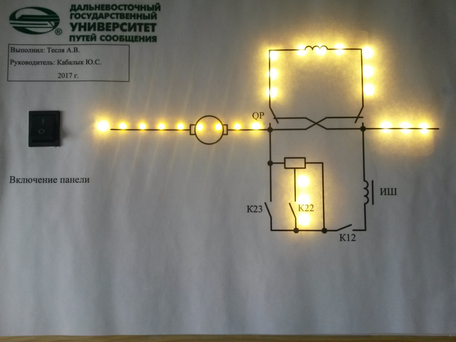

Рисунок 5.3 – Визуальная панель стенда при третьей ступени

ослабления возбуждения

Отображение контура тока при разных направлениях прохождения тока через тяговый двигатель представлены на рисунках 5.4 – 5.5 соответственно.

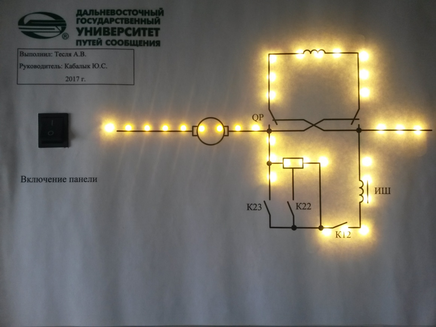

Рисунок 5.4 – Визуальная панель стенда при положении тумблера реверсора «Вперед»

Рисунок 5.5 – Визуальная панель стенда при положении тумблера реверсора «Назад»

6 РАЗРАБОТКА ИНСТРУКЦИИ ПО ОХРАНЕ ТРУДА ПРИ ВЫПОЛНЕНИИ МОНТАЖА СТЕНДА И ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ТРУДА ПРИ РАБОТЕ С ЭЛЕКТРОУСТАНОВКАМИ

6.1 Общие требования безопасности

При работе с лабораторном стендом необходимо учитывать следующие требования безопасности:

а) к работе по монтажу допускаются рабочие и специалисты (далее по тексту "работники") не моложе 18 лет, прошедшие медицинское освидетельствование, обученные безопасным методам работы, сдавшие экзамены в соответствии с действующим Положением о порядке обучения работников связи безопасным методам труда;

б) работники должны быть обучены основам выполнения работ по данной профессии;

в) работы по монтажу выполняются бригадой в составе не менее 2-х человек;

г) руководитель бригады должен иметь V, а члены бригады - не менее III группы по электробезопасности;

д) каждый работник должен пройти инструктаж по безопасным методам и правилам труда на рабочем месте;

е) фамилии работников, дата проведения инструктажа заносятся в специальный журнал. Работник, прошедший инструктаж, должен расписаться в журнале;

ж) приступать к работе без проведения инструктажа на рабочем месте не разрешается;

з) на каждом рабочем месте должна быть инструкция по охране труда при производстве работ по монтажу измерительного оборудования;

и) каждый работник должен быть предупрежден о необходимости соблюдения Правил внутреннего трудового распорядка;

к) при монтаже оборудования могут возникнуть опасные для жизни и вредные для здоровья факторы:

1) напряжение опасно для жизни при прикосновении к открытым токоведущим частям;

2) повышенный уровень высокочастотных излучений;

л) каждый работник должен быть обеспечен спецодеждой и средствами индивидуальной защиты в соответствии с Типовыми отраслевыми нормами бесплатной выдачи спецодежды, спецобуви и средств индивидуальной защиты;

м) каждый работник должен изучить требования пожаро- и взрывобезопасности и соблюдать их;

н) за невыполнение инструкции виновные несут ответственность согласно Правилам внутреннего трудового распорядка.

6.2 Требования безопасности перед началом работы

Перед началом работы необходимо:

а) надеть спецодежду, заправив ее так, чтобы не было свисающих концов, убрать волосы под головной убор;

б) проверить исправность средств индивидуальной защиты (отсутствие внешних повреждений и срок годности ни штампу испытаний), обтерев их от пыли;

в) подготовить исправный инструмент, электропаяльник и переносную электролампу на 42 В, измерительную аппаратуру;

г) подготовить в специальной таре припой, флюс, обезжиривающие вещества. Легковоспламеняющиеся жидкости в непроливающейся таре с четкой надписью о содержимом и плотно закрывающейся крышкой в количестве, не превышающем сменной потребности;

д) изучить монтажные схемы, инструкции и рекомендации завода-изготовителя по проведению монтажа;

е) проверить заземление металлических частей оборудования, которые могут оказаться под напряжением вследствие нарушения изоляции (каркасы, шкафы, корпуса рубильников и т. п.) и заземление металлических корпусов измерительных приборов.

6.3 Требования безопасности во время работы

При непосредственной работе со стендом необходимо:

а) не допускается оставлять одного работника для выполнения работ при отсутствии в помещении лиц, аттестованных по электробезопасности;

б) во избежание поражения электрическим током при выполнении работ по монтажу измерительного оборудования запрещается в оборудовании, находящемся под напряжением, производить:

- любые исправления монтажа;

- отключение и подключение кабелей;

- пайку и установку деталей;

- проверять на ощупь нагрев токоведущих частей схемы;

- подключать блоки и приборы;

- заменять предохранители;

в) не допускается проверять степень нагрева паяльника на ощупь, брать много припоя на паяльник, делать резкие движения с паяльником в руке;

г) при выполнении работ, связанных с возможностью загорания или ожога глаз припоем, работу необходимо выполнять в защитных очках;

д) при монтаже деталей на металлических поверхностях в положении "лежа", "с колена", "сидя" работы должны производиться с использованием матов и подколенников;

е) подключение измерительных приборов производить при отключенном оборудовании и снятом заряде на емкостях схемы;

ж) при ликвидации возникшего пожара пользоваться углекислотными огнетушителями;

з) выполнять только ту работу, которая поручена, не отвлекаться и не отвлекать товарищей по работе;

и) поддерживать порядок на рабочем месте.

6.4 Требования безопасности в аварийных ситуациях

При возникновении аварийной ситуации следует провести следующие мероприятия:

а) при возникновении неисправности оборудования, инструмента, приспособлений работник должен прекратить работу и принять меры к их устранению;

б) при происшествии несчастного случая необходимо оказать пострадавшему первую медицинскую помощь, вызвать скорую помощь или направить пострадавшего в медпункт, сообщить руководству о происшествии, сохранив на рабочем месте обстановку такой, какой она была в момент происшествия до проведения расследования.

6.5 Требования безопасности по окончании работы

По завершении работы со стендом необходимо:

а) отключить все устройства электропитания и измерительную аппаратуру;

б) отключить электропаяльник и переносную электролампу;

в) приборы, инструмент, защитные приспособления убрать в места, отведенные для их хранения;

г) неизрасходованные легковоспламеняющиеся жидкости закрыть в металлический шкаф;

д) убрать рабочее место;

е) сделать необходимые записи в оперативной и технической документации;

ж) сообщить руководству обо всех недостатках, обнаруженных во время работы;

з) снять и убрать в отведенное место для хранения спецодежду и средства индивидуальной защиты.

6.6 Обеспечение безопасности труда при работе с электроустановками

Электробезопасность представляет собой такое состояние условий труда или быта, при котором исключено вредное или опасное воздействие на человека электрического тока, электрической дуги, электромагнитного поля, статистического электричества или их совокупности. Для обеспечения электробезопасности используют систему организационных мероприятий, электрозащитных способов и средств которую принято называть техникой электробезопасности. Обеспечение эффективной защиты лиц, занятых на работах с электроустановками во многом будет зависеть от правильной организации их обслуживания, своевременного и качественного проведения ремонтных работ, монтажных и профилактических работ [5].

В отношении применяемых мер электробезопасности при профилактике оборудования, проведении ремонтно-монтажных работ для действующих электроустановок выполняемые работы подразделяются на следующие: со снятием напряжения, без снятия напряжения на токоведущих частях и в близи них; без снятия напряжения вдали от токоведущих частей находящихся под напряжением.

В соответствии с Правилами техники эксплуатации электроустановок потребителей (ПТЭЭП) при эксплуатации электроустановок не допускаются к работе в электроустановках лиц не достигших 18 – летнего возраста, не прошедших соответствующую теоретическую и практическую подготовку и проверку знаний с присвоением квалификационной группы по электробезопасности [5].

Присвоение группы регистрируется в специальном журнале с росписью проверяемого и проверяющего.

Окружающая среда оказывает свое влияние на условия электробезопасности. Воздействуя на электрическую изоляцию приборов, устройств, электрическое сопротивление тела человека, она может создавать те или иные условия для поражения обслуживающего персонала или обучаемого персонала, электрическим током. В этом отношении помещения, в которых находится электрооборудование, могут быть:

а) без повышенной опасности в которых отсутствуют условия создающие повышенную опасность;

б) с повышенной опасностью, характеризующиеся наличием в них только одного из следующих условий, создающих повышенную опасность:
