В процессе освоения строительной площадки предварительно должны быть выполнены работы по вертикальной ее планировке, устроены временные дороги. Для планировки площадки и срезки растительного грунта принимаем бульдозер Cat D3 (табл. 3.3).

Таблица 3.3 – Технические характеристики бульдозера Cat D3

Разработка грунта производится экскаватором Hitachi Z 245 (табл. 3.4), а для перевозки грунта используется КамАЗ-55111 (табл. 3.5).

Таблица 3.4 – Технические характеристики экскаватора Hitachi Z 245

Таблица 3.5 – Технические характеристики самосвала КамАЗ-551

После разработки котлована экскаватором выполняется доработка дна котлована вручную. Затем устраиваются фундаменты монолитные столбчатые под колонны и монолитные ленточные под стены. Для монтажа железобетонных конструкций нулевого цикла используется кран, при возведении подземной части установку крана вблизи неукрепленных котлованов и траншей производят при выполнении условия: наименьшее расстояние по горизонтали от основания откоса до ближайшей к котловану выносной опоры должно быть:

≥ h + 0,4, (3.2)

где – расстояние от основания откоса до ближайшей к котловану выносной опоры, м; h – глубина котлована, м.

=2,6 + 0,4=3,0 м.

Наименьшее допустимое расстояние по горизонтали, м, от основания выемки до ближайшей опоры машины для суглинков – 2,3 м

Требуемый вылет равен:

+а (3.3)

где; А- ширина здания, с-ширина крана, а - расстояние от оси здания до нижнего угла откоса котлована

Требуемая грузоподъемность.

Значение требуемой грузоподъемности крана для различных грузов:

(3.4)

где P_i = 5,41 т– масса арматуры, т; p_m=0,03т – масса строп 4CК2-6,3, т.

Определим требуемую грузоподъемность для самого тяжелого элемента – перегородки.

По требуемым параметрам принимается кран KRUPP60-GMT AT. Технические характеристики автокрана приведены в таблице 3.6.

Таблица 3.6 – Технические характеристики крана KRUPP60-GMT AT

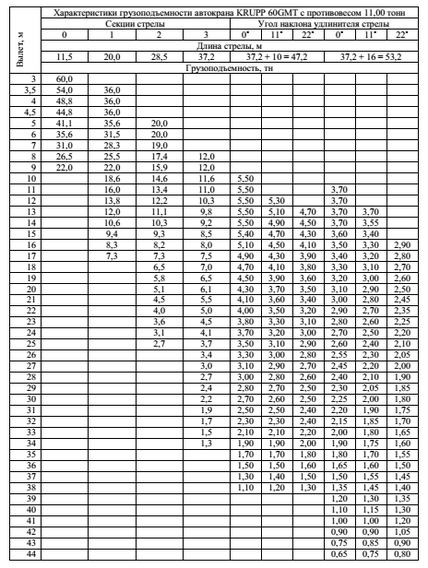

Рис. 3.1 грузовысотные характеристики крана KRUPP60-GMT AT

После завершения работ подземного цикла начинаются работы по возведению железобетонного монолитного каркаса здания.

На период возведения надземной части здания, для подачи материалов и конструкций к месту монтажа и для погрузоразгрузочных работ используется башенный кран, который подбирается по следующим параметрам:

1Требуемая высота подъема крюка.

Требуемая высота подъема крюка м, определяется для элементов, расположенных на максимальных отметках, и требуемая грузоподъемность

(3.1)

где H₀ = 49,225 м – монтажный горизонт (МГ) – высота от уровня стоянки крана до уровня установки элемента (берется из рабочих чертежей); h_з =2300 мм – величина запаса высоты из условия безопасности; h_э= 1660 мм. – высота поднимаемого элемента; h_с = 2000 мм – строп 4СК2-6,3.

2Требуемая грузоподъемность.

Значение требуемой грузоподъемности крана для различных грузов:

(3.2)

где P_i = 5,41 т– масса арматуры, т; p_m=0,03т – масса строп 4CК2-6,3, т.

Определим требуемую грузоподъемность для самого тяжелого элемента – перегородки.

1. Требуемый вылет стрелы.

Вылетом крюка (стрелы) крана является расстояние, измеряемое по горизонтали от оси вращения крана до вертикали, проходящей через верхний блок стрелы.

При возведении надземной части здания.

Требуемый вылет равен:

(3.3)

где; А- ширина здания, с-ширина колеи подкранового пути.

Таблица 3.7 - Технические характеристики башенного крана КБ 405

Параметр	Ед. изм.	Показатель
Грузоподъемность	т	6,2-10
Вылет стрелы	м	18-25
Высота подъема	м	57,8

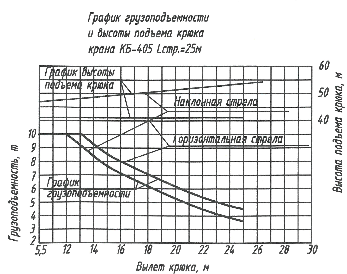

Рис. 3.2 грузовысотные характеристики крана КБ405

Доставка бетонной смеси на строительную площадку осуществляется автобетоносмесителями HOWO 2253276-10 (табл.3.9), бетонирование конструкций производится с помощью автобетононасоса DCP 50.15 RZ(табл.3.10).

Таблица 3.8 – Технические характеристики автобетоносмесителя HOWO 2253276-10

Таблица 3.9 – Технические характеристики автобетононасоса DCP 50.15 RZ

Таблица 3.10 – При производстве отделочных работ используются растворонасос speedy P50 FE\FU:

3.2.4 График движения рабочих кадров по объекту

Суммируя число рабочих занятых в данный момент времени на объекте строим график движения рабочей силы по объекту, на основании которого определяется коэффициент неравномерности, являющийся критерием правильности построения графика производства работ. (рис.3.3)

Рис.3.3 График движения рабочих

3.2.5 Технико-экономические показатели календарного плана

Разработка календарного плана заканчивается подсчетом технико-экономических показателей.

1. Продолжительность строительства

- по нормам: Т _норм. =551 дней;

- по календарному плану: Т_{проект.} =546 дней

Т_норм.> Т_проект, (3.6)

2. Коэффициент неравномерности движения рабочей силы – k_н, определяется по формуле (3.7):

(3.7)

где R_max– максимальное количество рабочих, определяется по графику движения рабочей силы, R_max=42чел., R_ср –трудоёмкость работ по календарному плану, определяется по формуле (3.8):

, (3.8)

Где Тр_общая – общая трудоемкость всех строительных процессов, T_{проект.} – продолжительность строительства объекта.

R_ср=

К_н = 56 / 30,89=1,81 ;

К_н ≤ 2,5;

3. Коэффициент совмещения определяется по формуле (3.9):

К_совм.=∑t_i/Т_об , (3.9)

где ∑t_i–суммарная продолжительность всех работ, вошедших в календарный план, T_{проект.} ‑ продолжительность строительства объекта.

К_совм. = 1263,5 / 546 = 2,31

Выработка на одного рабочего в смену, м³/чел.-дн:

В = V / Т, (3.10)

где V–объем работ основного строительного процесса (бетонирование) T– общая трудоемкость.

В = 6914/7690.43= 0.899 м³/чел.-дн

5. Выработка при производстве основного строительного процесса:

В= (3.11)

где W–объем работ основного строительного процесса (бетонирование) T– затраты рабочего времени.

В=

5. Коэффициент механизации труда определяется по формуле:

У_мех= (3.12)

где Тм - затраты труда механизаторов, чел.-ч; Тр - затраты труда работников ручного труда, чел.-н,

Коэффициент механизации земляных работ

У_мехз=

Коэффициент механизации возведения каркаса здания

У_мехз=

Коэффициент механизации отделочных работ

У_мехз=
