Рисунок. 2.22 Эпюра поперечных сил Q_z

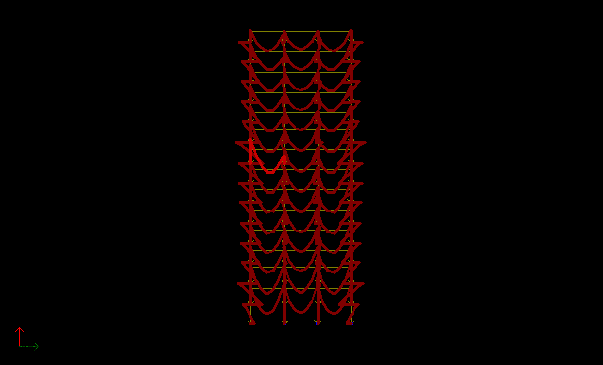

Рисунок. 2.23 Эпюра изгибающих моментов М_Y

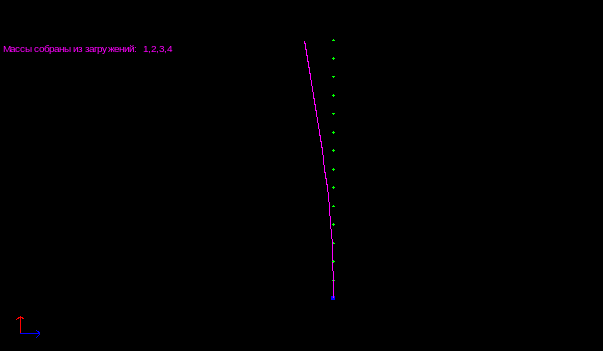

Рисунок. 2.24 Форма колебаний при сейсмической волне по оси Y

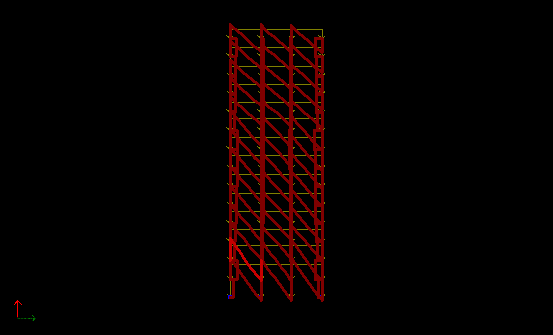

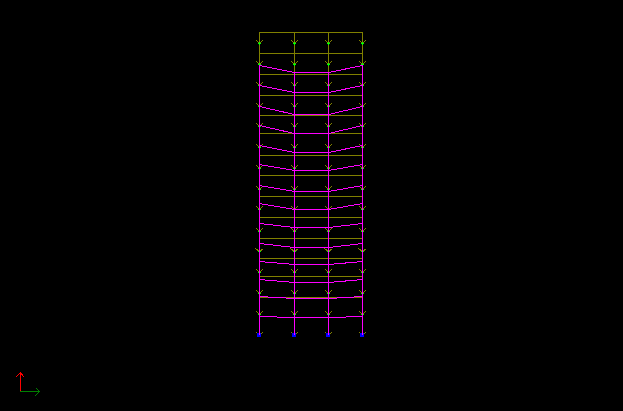

Рисунок 2.25 Форма деформации при постоянной нагрузке

2.3 Армирование

Расчет арматуры произведен с помощью "ЛИР-АРМ" из ПК ЛИРА.

Для расчета были введены следующие характеристики:

- тип

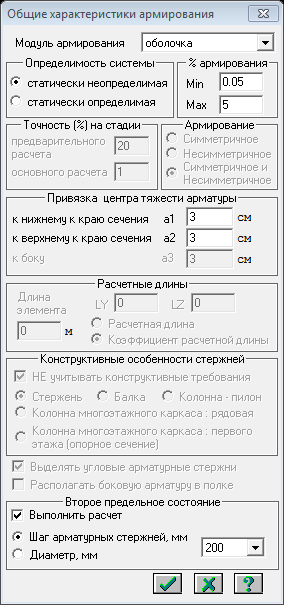

Рисунок 2.26 Назначение типа элемента

- бетон

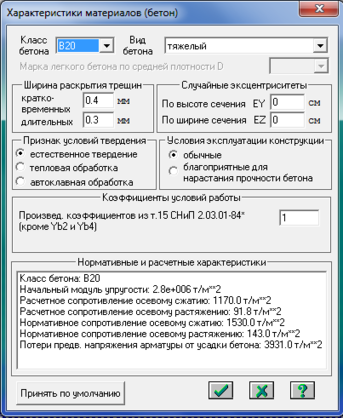

Рисунок. 2.27 Назначение класса бетона

- арматура

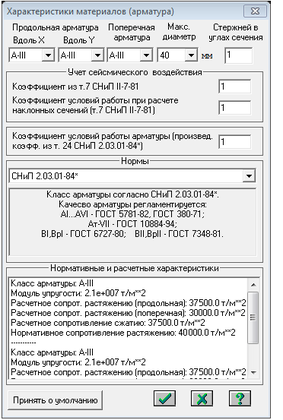

Рисунок. 2.28 Назначение класса арматуры

При расчете по двум группам предельных состояний программа подобрала следующую арматуру для фундаментной плиты:

- Армирование фундаментной плиты по нижней грани (Рис.2.29, 2.30)

Рисунок 2.29 Армирование плиты фундамента по нижней грани (ось Y)

Рисунок 2.30 Армирование плиты фундамента по нижней грани (ось Х)

Результаты армирования нижней грани плиты:

- рабочая арматура по направлению оси Х - диаметр 18мм А400 шаг 150;

- диаметр 16 мм А400 шаг 125.

- рабочая арматура по направлению оси Y - диаметр 16 мм А400 шаг 150;

диаметр 14 мм А400 шаг 125;

- Армирование плиты по верхней грани (Рис. 2.31, 2.32)

Рисунок 2.31-Армирование плиты фундамента по верхней грани (ось Х)

Рисунок 2.32 Армирование плиты фундамента по верхней грани (ось Y)

Результаты армирования верхней грани плиты:

- рабочая арматура по направлению оси Х - диаметр 18 мм А400 шаг 150;

диаметр 14 мм А400 шаг 125;

- рабочая арматура по направлению оси Y - диаметр 16 мм А400 шаг 150.

диаметр 12 мм А400 шаг 125;

При расчете по двум группам предельных состояний программа подобрала следующую арматуру для плиты перекрытия:

Нижняя по оси Х – рис. 2.33.

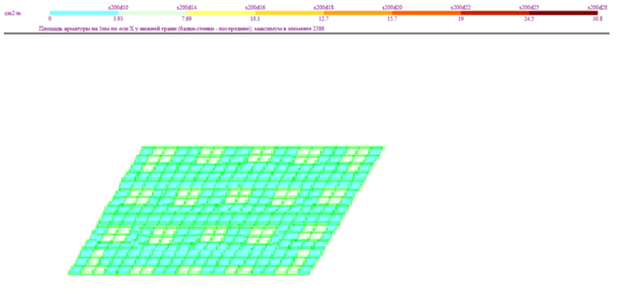

Рисунок. 2.33 – Площадь арматуры на по оси X у нижней грани

Нижняя по оси У – рис. 2.34.

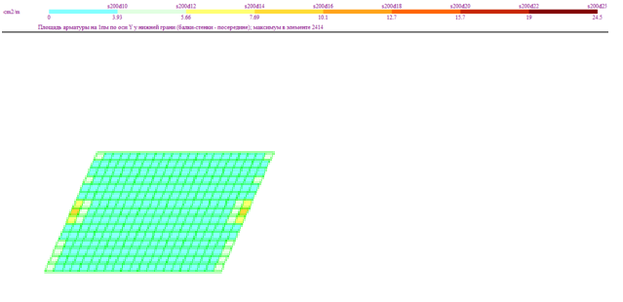

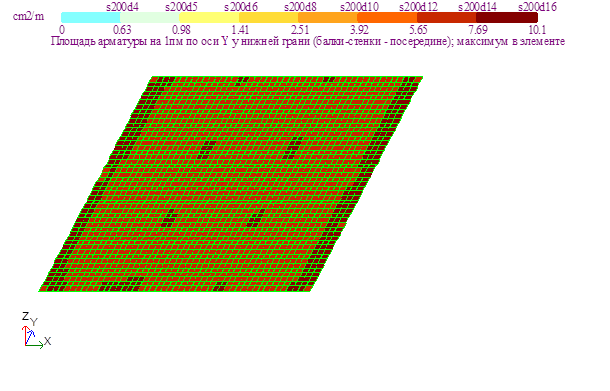

Рисунок 2.34 – Площадь арматуры на по оси Y у нижней грани

Результаты армирования нижней грани плиты:

- рабочая арматура по направлению оси Х - диаметр 12 мм А400 шаг 200;

диаметр 12 мм А400 шаг 150;

- рабочая арматура по направлению оси Y - диаметр 12 мм А400 шаг 150.

диаметр 12 мм А400 шаг 200;

Верхняя по оси Х – рис. 2.35

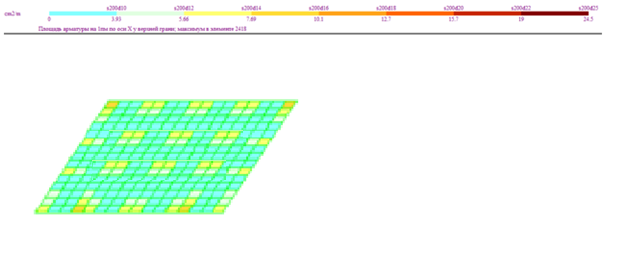

Рисунок 2.35 – Площадь арматуры на по оси X у верхней грани

Верхняя по оси У – рис. 2.36.

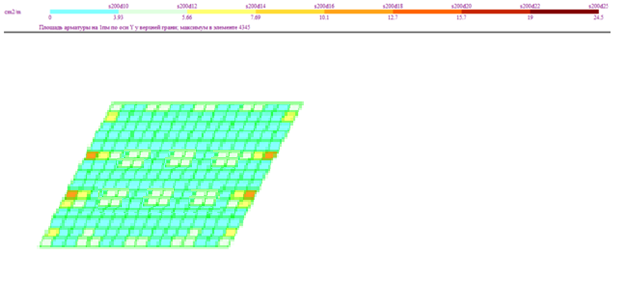

Рисунок 2.36 – Площадь арматуры на по оси Y у верхней грани

Результаты армирования нижней грани плиты:

- рабочая арматура по направлению оси Х - диаметр 14 мм А400 шаг 150;

диаметр 14 мм А400 шаг 150;

диаметр 12 мм А400 шаг 200;

- рабочая арматура по направлению оси Y - диаметр 14 мм А400 шаг 150;

диаметр 14 мм А400 шаг 150;

диаметр 12 мм А400 шаг 200;

При расчете колонны:

Рисунок. 2.37 –Процент симметричного армирования

Рисунок. 2.38 - Процент несимметричного армирования

Рисунок. 2.39 – Площадь арматуры

Колонна армируется пространственными каркасами, образованными из плоских сварных каркасов. Диаметр поперечных стержней при диаметре продольной арматуры 32 мм в подвале и первом этаже здания равен 8 мм; принимаем 8 А-I c шагом s=400 мм, что менее 20d=20·32=640 мм. Колонну четырех этажной рамы членят на два элемента длиной в два этажа каждый. Стык колонн выполняют на ванной сварке выпусков стержней с обетонированием, концы колонн усиливают поперечными сетками. Элементы сборной колонны должны быть проверены на усилия, возникающие на монтаже от собственного веса с учетом коэффициента динамичности и по сечению в стыке до его обетонирования.
