if (CheckBox1->GetValue()==true)

{

cvNamedWindow("Y", CV_WINDOW_AUTOSIZE);

cv::imshow("Y", imageYUV420_Y);

cvNamedWindow("U", CV_WINDOW_AUTOSIZE);

cv::imshow("U", channelsYUV420_UV[0]);

cvNamedWindow("V", CV_WINDOW_AUTOSIZE);

cv::imshow("V", channelsYUV420_UV[1]);

}

///Объединение в одно изображение

cv::merge(channelsYUV420_YUV,imageYUV420_YUV);

///Вывод в окно 2

cv::resize(imageYUV420_YUV, imageYUV420_YUV, cv::Size(SIZE_IMAGE, SIZE_IMAGE), 0.0, 0.0);

wxImage aswxImage2 = wxImage(imageYUV420_YUV.cols, imageYUV420_YUV.rows, imageYUV420_YUV.data, true);

wxBitmap bitmap2 = wxBitmap(aswxImage2);

StaticBitmap2->SetBitmap(bitmap2);

///А теперь нужно разархивировать изображение

for( int i = 0; i < imageOUTPUT.rows; i++ )

{

for( int j = 0; j < imageOUTPUT.cols; j++ )

{

///Обратное вычисление RGB составляющих по коэффицентам

int R = (float)imageYUV420_Y.at<uchar>(i,j) + 1.13983 * ((float)channelsYUV420_UV[1].at<uchar>(i/2,j/2)-128);

if (R>255) R=255; if (R<0) R=0;

int G = (float)imageYUV420_Y.at<uchar>(i,j) -0.39465 * ((float)channelsYUV420_UV[0].at<uchar>(i/2,j/2)-128) - 0.58060 * ((float)channelsYUV420_UV[1].at<uchar>(i/2,j/2)-128);

if (G>255) G=255; if (G<0) G=0;

int B = (float)imageYUV420_Y.at<uchar>(i,j) + 2.03211 * ((float)channelsYUV420_UV[0].at<uchar>(i/2,j/2)-128);

if (B>255) B=255;

if (B<0) B=0;

ChannelsInOutput[0].at<uchar>(i,j)=(uchar)R;

ChannelsInOutput[1].at<uchar>(i,j)=(uchar)G;

ChannelsInOutput[2].at<uchar>(i,j)=(uchar)B;

}

}

///Вычисление коэффицента сжатия

wxString mystring4 = wxString::Format(wxT("%d%s"), imageINPUT.channels()*imageINPUT.cols*imageINPUT.rows," байт");

StaticText4->SetLabelText(mystring4);

wxString mystring5 = wxString::Format(wxT("%d%s"), imageYUV420_Y.cols*imageYUV420_Y.rows+imageYUV420_UV.channels()*imageYUV420_UV.cols*imageYUV420_UV.rows," байт");

StaticText5->SetLabelText(mystring5);

wxString mystringR = wxString::Format(wxT("%f"), (float)(imageINPUT.channels()*imageINPUT.cols*imageINPUT.rows) / (float)(imageYUV420_Y.cols*imageYUV420_Y.rows+imageYUV420_UV.channels()*imageYUV420_UV.cols*imageYUV420_UV.rows) );

StaticTextRatio->SetLabelText(mystringR);

break;

}

1. Реализация алгоритма дифференциальной импульсно-кодовой модуляции

После выполнения алгоритма кодирования получим массивы ошибок предсказания по яркости и цветности. Результаты выполнения данного алгоритма представлены на рисунках 16-17.

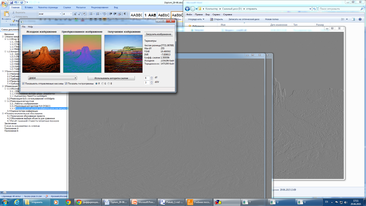

Рисунок 166 – Результат сжатия ДИКМ

Рисунок 17 – Вывод полученного массива по Y

Данный алгоритм показывет хорошие результаты на изображения с малым количеством резких градиентов. Его удобно применять для изображений, полученных с помощью компьютерной графики.

1. Технико-экономическое обоснование

   1. Техническое обоснование проекта

Разработанное приложение предназначено для визуализации результатов работы различных алгоритмов сжатия изображений, вычисления характеристик их производительности, их сравнения и дальнейшей автоматизации выбора параметров кодирования в беспроводных мультимедийных сенсорных сетях с целью обеспечения качества обслуживания в приложениях для сбора, обработки и передачи мультимедийной информации из окружающей среды

Минимальные технические требования:

OS: Windows XP, Windows 7, Windows 8, Windows 8.1;

RAM: 512 МБ ОЗУ;

CPU: 1 ГГц;

Занимаемое место на жестком диске 30 МБ.

Программа позволяет сохранять декодируемое изображение в формате <<.jpg>>. Это позволяет рассмотреть изображение в различных графических редакторах с целью нахождения визуальных изменений при кодировании и декодировании изображения.

Аналогами данного проекта можно назвать программы:

• Skype[26];

• YouTube[27].

В этих программных продуктах используются различные алгоритмы сжатия видео потока. В большинстве случаев они основаны на стандартах MJPG, H.245 и др. Каждый из программных продуктов уникален, благодаря запатентованным дополнениям, охраняемых авторским правом.

1. Обоснование выбора объекта для сравнения

В качестве программы для сравнения был выбран продукт Skype, разработанный компанией Skype Limited, в настоящее время принадлежащий компании Microsoft. Помимо основных функций, обеспечивающих текстовую, голосовую и видеосвязь через сеть Интернет между компьютерами (IP-телефония), Skype позволяет выполнять передачу графических файлов, используя технологии пиринговых сетей.

Если пропускная способность интернет-соединения низка, Skype автоматически ухудшает качество передаваемых видео- и аудио-потоков. Вполне возможно такое состояние передачи мультимедийных данных, когда невозможно разглядеть изображение, и сохраняется лишь передача звука.

Проблемы, возникающие в процессе работы:

• низкая пропускная способность сети;

• низкое быстродействие компьютера.

YouTube-видеохостинг, предоставляющий пользователям услуги хранения, просмотра и редактирования видео [27]. Пользователи могут добавлять, просматривать, комментировать и делиться с друзьями теми или иными видеозаписями. Простой графический интерфейс и удобство использования YouTube сделало его одним из популярнейших видеохостингов.

Часто пользователь сталкивается со следующими проблемами:

• видео-поток долго загружается и обрабатывается, что вызвано снижением пропускной способности сети;

• использование автонастройки по умолчанию с целью оптимизации качества отображаемых данных, исходя из пропускной способности подключения к сети Интернет.

Сайт YouTube предлагает своим пользователям такие настройки, как рекомендуемые [27]:

• Контейнер: MP4

• Аудиокодек: AAC-LC

• Видеокодек: H.264 - Цветовая субдискретизация: 4:2:0.

1. Расчёт рыночной стоимости затратным подходом

Стоимостная оценка изобретения, полезной модели, промышленного образца рассчитывается как произведение общих затрат владельца исключительных прав на ОПС и коэффициента технико-экономической значимости объекта с учетом коэффициентов дисконтирования, индексации, морального старения:

Собственные затраты организации – разработчика рассчитываются по формуле:

,

где:

Т_л = 0,1 года – предельная продолжительность разработки образца;

Ч_с = 1 человек – необходимая среднегодовая численность основного производственного персонала;

V_с – средняя выработка на одного работающего по идентичным работам.

На основании средних значений почасовой оплаты инженера (180 руб./ч.), количества часов, потраченных на выполнение одной работы (3ч.) на количество дней в году:

тыс. руб.

Собственные расходы предприятия-разработчика составят:

тыс. руб.

Производится распределение собственных затрат организации – разработчика по основным статьям калькуляции (материалы и покупные комплектующие изделия, заработная плата) по формуле:

руб.,

где K_t – коэффициент, учитывающий степень морального старения объекта промышленной собственности на дату оценки.

Коэффициент морального старения рассчитывается на основе определения срока полезного использования объекты интеллектуальной собственности по формуле:

где Т_ф – фактический срок действия охранного документа на дату оценки;

Т_н – номинальный срок действия охранного документа: для изобретения – 20 лет; полезной модели – 5 лет; промышленного образца – 10 лет.

K_зн – коэффициент технико-экономической значимости;

К_индt – коэффициент индексации (инфляции), учитывающий изменение индекса цен в определенной отрасли производства в году t;

К_аккм – коэффициент аккумулирования затрат;

;

где i – ставка аккумулирования затрат, ранее часто принимаемая за 10%.

руб.

Дополнительные затраты, соответствующие предприятию – разработчику рассматриваемого промышленного образца, рассчитываются по формуле:

где:

С_доп – сумма дополнительных затрат;

С_накл – накладные затраты;

С_ппр – прочие производственные затраты;

С_пр – прочие расходы.

Трудовые расходы в контексте данной задачи будут составлять сумму равную произведению среднегодовой заработной платы инженера (180 тыс. руб.) на время необходимое для разработки и внедрения и на минимально необходимое количество разработчиков.

руб.

Также учитываются отчисления на социальные нужды, которые составляют 30% от суммы основной и дополнительной заработной платы.

• Пенсионный фонд РФ – 22%;

• Федеральный фонд медицинского страхования – 2,9%.

• Фонд соц. страхования РФ – 5,1%;

Они составят 6573 руб.

Итого фонд заработной платы составит 36453 руб.

Нормативы дополнительных затрат на предприятии:

• накладные расходы – 120% фонда заработной платы;

• прочие производственные расходы – 1,2 фонда заработной платы;

• прочие расходы – 0,6% фонда заработной платы.

Тогда дополнительные затраты на разработку нового оборудования составят:

руб.

Собственные затраты предприятия-разработчика рассчитываются по формуле:

тыс. руб.,

где:

С_м – материальные расходы;

С_т – трудовые расходы;

С_доп – дополнительные расходы.

Вывод

В результате проведенных расчетов можно сделать вывод, что использование программы экономически выгоднее, по сравнению с аналогами, поскольку достигается экономия на разработку приложения, экономия времени, увеличение производительности.

.

Заключение

Представленная выпускная квалификационная работа посвящена исследованиям, связанным с изучением проблемы сжатия изображений с целью обеспечения качества обслуживания в беспроводных мультимедиа сетях, с помощью существующих международных стандартов кодирования графической информации.

В первой главе был приведен обзор технологий беспроводных мультимедиа сенсорных сетей, их особенности, стандарты, а также вопросы обеспечения качества обслуживания. Приведен анализ наиболее распространённых стандартов кодирования изображений, рекомендуемых к использованию в настоящее время для передачи графической информации. Проведенный анализ существующих методов сжатия позволил сделать вывод о возможных перспективах развития и использования их в беспроводных мультимедиа сетях.
