– всплывающие окна.

К формам управления относятся:

– панель остановки МТ;

– панель управления ЛЧ МТ;

– панель управления НПС/НППС;

К формам мониторинга относятся:

– территориальная схема МТ;

– схема МТ;

– размещение нефти (нефтепродуктов) в РП;

– резервуарный парк;

– система измерений количества и показателей качества нефти;

– приемо-сдаточный пункт;

– нефтеперекачивающая станция;

– нефтепродуктоперекачивающая станция;

– линейный участок;

– морской терминал;

– причал.

К всплывающим окнам относятся:

– окно контроля и управления НПС/НППС;

– окно контроля и управления МНА/ПНА;

– окно контроля и управления запорной арматурой;

– окно контроля и управления САР;

– окно контроля и управления ДПС;

– окно контроля и управления НА;

– окно контроля и управления РД;

– окно контроля и управления КП;

– окно контроля и управления УРДО «Диоген»;

– окно контроля и управления СИКН;

– окно контроля и управления вспомогательными системами НПС/НППС;

– окно контроля и управления КПП СОД;

– окно контроля и управления ДЭС;

– окно контроля и управления ССВС;

– окно контроля и управления емкости сбора утечек;

– окно контроля и управления расходомером;

– окно контроля и управления погрузкой;

– окно контроля и управления интеллектуальной вставки;

– окно контроля и управления защит эстакады;

– окно контроля и управления сейсмостанцией;

– окно контроля параметров резервуара;

– окно контроля станционных защит;

– окно контроля агрегатных защит;

– окно контроля аналогового параметра;

– окно подтверждения остановки МНС;

– окно подтверждения остановки ПНС.

2.3.1 Общие требования к графическим символам

2.3.1.1 Графические символы служат для отображения параметров ТО в пользовательском интерфейсе.

2.3.1.2 Параметры, отсутствующие в объеме телемеханизации, отображать не требуется.

2.3.1.3 Запрещается изменение пропорций символов. Изменение размеров символов допускается только при пропорциональном увеличении.

2.3.1.4 Допускается поворот символа на 90° относительно своей оси против часовой стрелки, если не нарушается восприятие надписей или расположение надписей остается постоянным.

2.3.1.5 При нажатии на символ левой кнопкой мыши выполняется основная, наиболее важная функция (например: открытие всплывающего окна, подача команды и т.д.). При нажатии на символ правой кнопкой мыши допускается, при необходимости, открывать контекстное меню с вспомогательными функциями. В контекстном меню функции перечисляются сверху вниз в порядке убывания степени важности. Возможные функции: переход на форму детального отображения, переход на форму команд управления, квитирование аварийных сигналов, вызов справочной системы.

2.3.1.6 Все надписи в экранных формах выполняются шрифтом – Arial, при отсутствии дополнительных требований к цвету надписи, отображаются цветом – черный (RGB - 0, 0, 0). Высота надписей определяется значимостью надписи на ЭФ, и минимальная высота шрифта должна быть различаема глазом на 22”-мониторе.

2.3.1.7 Все контекстные меню, вызываемые по нажатию правой клавиши мыши, должны быть выполнены шрифтом полужирным начертанием и иметь размер 14 пт.

2.3.1.8 Допускается не реализовывать вызов всплывающего окна при нажатие левой кнопки мыши на символе, в случае отсутствия сигналов телеуправления по объекту.

2.3.1.9 Для символов (составных частей (объектов) символов) должны быть реализованы подсказки, отображающиеся при наведении курсора мыши на символ (составную часть (объект) символа). Подсказки должны содержать описание текущего состояния параметров ТО. Использование аббревиатур и сокращений в тексте подсказок не допускается. Для нетелемеханизированных объектов указывать наименование объекта – «нетелемеханизирован(а)».

2.3.1.10 При отображении телемеханизированных и нетелемеханизированных объектов необходимо отображать их нумерацию в соответствии с утвержденной в ОСТ технологической схемой.

2.3.1.11 Отклонение требующих квитирования параметров должно сопровождаться эффектом «мигания» (мерцанием) до момента квитирования. Эффект «мигания» параметров должен быть реализован только на тех рабочих местах, на которых возможна функция квитирования.

2.3.1.12 Значение сигнала плохого качества отображается серым цветом (RGB - 128, 128, 128).

2.3.1.13 Значение недостоверного сигнала аналогового параметра отображается на экране монитора символами «*****» серого цвета (RGB - 128, 128, 128).

2.3.1.14 Сигналами плохого качества считаются сигналы:

– при потере связи между узлами передачи оперативных данных в соответствии с правилами, определенными для каждого измерения;

– при зафиксированном OPC сервером пропадании связи с контроллером в соответствии с правилами, определенными для используемых технологических протоколов;

– при отсутствии сигнала в списке допустимых сигналов.

2.3.1.15 Недостоверными являются сигналы:

– при зафиксированном отказе оборудования;

– при отсутствии измерений;

– при выходе за физические пределы. Выход сигнала за пределы должен контролироваться OPC сервером.

2.3.1.16 Выделяют три типа графических символов:

– графические символы ТО и оборудования;

– информационные графические символы;

– служебные графические символы.

2.3.1.17 Графические символы ТО и оборудования предназначены для отображения на ЭФ состояния технологического оборудования с перечнем необходимых параметров, а также параметров работы и выполнения остановки МНС и ПНС.

2.3.1.18 Информационные графические символы устанавливают правила корректного отображения ландшафта и прочих территориальных особенностей для ЭФ.

2.3.1.19 Служебные графические символы устанавливают требования к отображению общей информации, выводимой на ЭФ, возможности навигации по ЭФ.

2.3.2 Создание экранной формы линейного участка «Шлейф на нефтебазу»

На экранной форме «Шлейф на нефтебазу» будут присутствовать ряд символов: КП, запорная арматура, датчик прохождения средств отчистки и диагностики (СОД), технологический колодец, камера пуска/приема СОД и поля для значений измерений.

При построении вышеперечисленных символов следует руководствоваться требованиями РД.

2.3.2.1 Символ «КП»

Символ «КП» служит для отображения текущего состояния контролируемого пункта устройств телемеханики на экранной форме линейного участка.

На символе «КП» должны отображаться параметры в соответствии с таблицей 2.1.

Таблица 2.1 – Параметры отображения символа «КП»

№ п/п	Параметр	Единица величины	Условное обозначение	Формат	Обозначение единиц величины на ЭФ
1	2	3	4	5	6
	Наименование	––	––	––	––
	Подключен пульт инженера	––	––	––	––
	Срабатывание охранной сигнализации (вскрытие дверей блок-бокса КП)	––	––	––	––
	РУ (местный – 0; дистанционный – 1)	––	––	––	––
	Готовность к телеуправлению	––	––	––	––
	Расположение КП	км	L	0000.0	км

В состав символа «КП» должны входить следующие информативные объекты:

– наименование КП;

– состояние КП;

– срабатывание охранной сигнализации;

– расположение КП;

– панель аварийных сигналов.

Вид и размеры символа «КП» приведены на рисунке 2.7.

Рисунок 2.7 – Вид символа «КП»

Графическое отображение символа «КП» приведено на рисунке 2.8.

Рисунок 2.8 – Графическое отображение символа «КП»

2.3.2.2 Символ «Запорная арматура»

Символ «Запорная арматура» служит для отображения на ЭФ текущего состояния всех видов задвижек и шаровых кранов.

На символе «Запорная арматура» должны отображаться параметры в соответствии с таблицей 2.2.

Таблица 2.2 – Параметры отображения символа «Запорная арматура»

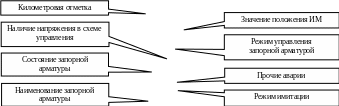

В состав символа «Запорная арматура» должны входить следующие информативные объекты:

– наименование запорной арматуры;

– значение положения ИМ;

– состояние запорной арматуры;

– режим управления запорной арматуры;

– наличие напряжения в схеме управления;

– прочие аварии;

– режим имитации.

Вид и размеры символа «Запорная арматура» приведены на рисунке 2.9.

Рисунок 2.9 – Вид символа «Запорная арматура»

Графическое отображение символа «Запорная арматура» приведено на рисунке2.10.
