(А.16)
Изгибающий момент, даН, относительно УОФ
(А.17)
Рассчитаем для переходной опоры изгибающий момент:
- относительно пяты консоли в режиме максимального ветра по формуле (А.16)
- относительно УОФ по формуле (4.65)
Выбираем переходную консольную опору типа МШ-10-80, для которой МНО=80
(так как
) и
(так как
).
В дипломном проекте анкерные опоры выбирают типовыми без предварительных расчетов, так как значительную часть нагрузки от натяжения проводов при их анкеровке воспринимают оттяжки с анкерами, рассчитанные на определенное натяжение проводов и тип контактной подвески.
Анкерные металлические опоры состоят из стойки МШ-10-80, двойной оттяжки АКМ-2м-1. Данный вид оттяжки предназначен для установки на металлическую опору типа М, МШ, что указывает в маркировке индекс «м». Для опоры средней анкеровки применяются оттяжки типа АСМ-1м-1 (для компенсированной подвески, у которой максимальное натяжение несущего троса Тмах=1800 даН). В качестве анкера используются металлические свайные фундаменты с винтовой лопастью марки СВ-325-4,5. В данной конструкции для крепления анкерных оттяжек предусмотрена анкерная проушина, которая крепится на свайный фундамент через изолирующую пластину ПИ-1 с помощью болтовых соединений.
Для выбора металлических опор – стоек жестких поперечин необходимо определить суммарный изгибающий момент
в каждой стойке на УОФ от действия: горизонтальных сил от действия ветра на провода контактной подвески, питающие и линии ДПР поперечину и опору; сил при изменении направления проводов на кривых
Определим суммарные изгибающие моменты на УОФ стоек жестких поперечин без освещения, действующих поперек пути при максимальном ветре,
по формуле
, (А.18)
где
– нормативный момент в стойках жестких поперечин с фиксирующим тросом, установленных на прямом участке пути, от горизонтальных нагрузок на провода контактных подвесок, поперечину и одиночные опоры стойки принимаются из [2], в зависимости от числа подвесок, скорости ветра и длины пролета;
– нормативный момент в стойках жестких поперечин с фиксирующим тросом от изменения направления проводов контактных подвесок при отводе на анкеровку, принимается из [2] в зависимости от типа контактной подвески и тангенса угла отвода на анкеровку;
– нормативный момент в стойках опор жестких поперечин от проводов, подвешиваемых на опорах или поперечине на кронштейнах и надставках, принимается из [2] в зависимости от типа провода, скорости ветра и длины пролета.
Для стоек жёсткой поперечины, перекрывающие две подвески
м,
Для выше рассчитанной жесткой поперечины принимает опоры МШП-10-100, у которой нормативный изгибающий момент в УОФ составляет
= 100 кН
м.
ПРИЛОЖЕНИЕ Б
(Обязательное)
ЭЛЕКТРОБЕЗОПАСНОСТЬ ПРИ ВЫПОЛНЕНИИ РАБОТ НА КОНТАКТНОЙ СЕТИ
Б.1 Оценка влияния электромагнитного поля на человека
Расчет напряженности для двухпутного участка
Произведем расчет напряженности поля для двухпутного участка. Будем считать, что электромонтер находится возле металлической опоры, осуществляющий нанесение предупредительных знаков и номерных указателей на опору.
Цепная подвеска на дорогах переменного тока, как правило, состоит из троса ПБСМ-95 и провода МФ-100; примем, что их радиусы одинаковы:
. Заменим цепную подвеску одним эквивалентным проводом в соответствии с формулой [21],
(Б.1)
где
– количество проводов
;
– радиус одного провода;
– радиус окружности, по которой располагаются провода расщепленной фазы.
Радиус окружности
находим по формуле, м
(Б.2)
где
– среднее расстояние между контактным проводом и несущим тросом, м
Произведем расчет по формулам (Б.1)-(Б.2)
При расстоянии
высота подвеса эквивалентного провода
будет равна, м
, (Б.3)
где
- габарит контактного провода на перегоне,
м.
Расчетная схема представлена на рисунке 6.1.
Рисунок Б.1 - Расчетная схема определения Еу для
двухпутного участка
Для определения Еу составим систему уравнений Максвелла, учитывая, что в точке М нет заряда [21]:
;
; (Б.4)
.
где
– потенциальные коэффициенты;
– заряды проводов на единицу длины.
Так как высота подвеса эквивалентных проводов обоих путей одинакова,
;
.
Кроме того,
. Поэтому первые два уравнения системы (Б.4) предстанут в виде
;
. (Б.5)
Решение этой системы дает
. (Б.6)
Подставим значения
и
в третье уравнение системы (Б.4), получим, кВ/м
. (Б.7)
Выразим коэффициенты 1м и 2м через координаты точки М, с учетом рисунка 6.1, кВ/м
; (Б.8)
.
Подставив систему формул (6.7) в (6.6), получим, кВ/м
(Б.9)
Рассчитаем Еу на уровне головы человека, стоящего на земле (у = 1,8 м.), и на уровне головы человека, работающего под напряжением с изолированной вышки (у = 6,0 м.).

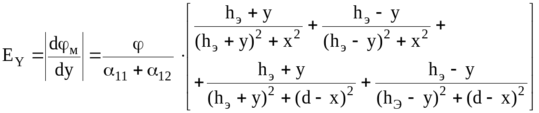

Вертикальная составляющая напряженности электрического поля будет равна, кВ/м
(Б.10)
При
- уровень головы человека, стоящего на земле и у = 6,0 м - уровень головы человека, работающего под напряжением с изолированной вышки,
,
; расстояние между путями на перегоне
, значения
и
равны
;
.
Подставляя указанные и полученные значения в формулу (Б.10), определяем соответствующие значения
.

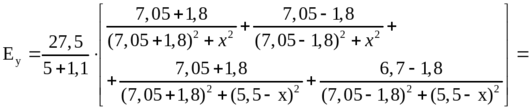

Подставляя найденные значения в формулу (4.10), при у = 1,8 м. получим:
(Б.11)

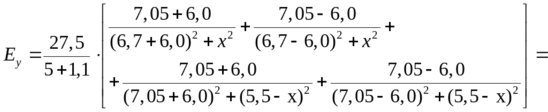

Выполним аналогичные расчеты по формуле (6.10) для у = 6,0 м:
(Б.12)
Задаваясь различными значениями х, определяем соответствующие значения Еу для двухпутного участка. Результаты вычислений сведем в таблицу 6.1.
Таблица Б.1 - Напряженность электрического поля в зависимости
от расстояний
и
| Количество путей | Расстояние
| Напряженность поля |
| Двухпутный участок у=1,80 м | 0 | 2,2 |
| 0,5 | 2,3 | |
| 1 | 2,3 | |
| 1,5 | 2,3 | |
| 2 | 2,3 | |
| 2,5 | 2,3 | |
| 3 | 2,3 | |
| 4 | 2,3 | |
| 5 | 2,2 | |
| 6 | 2,1 | |
| 7 | 1,9 | |
| 8 | 1,6 | |
| Двухпутный участок у=6,00 м | 0 | 8,4 |
| 0,5 | 6,1 | |
| 1 | 3,6 | |
| 1,5 | 2,5 | |
| 2 | 2,1 | |
| 2,5 | 2,01 | |
| 3 | 2,2 | |
| 4 | 4,4 | |
| 5 | 7,9 | |
| 6 | 2,8 | |
| 7 | 1,5 | |
| 8 | 1,1 |
По данным таблицы Б.1 строим график Еу (х). График представлен на рисунке Б.2.
Для работника находящегося на земле напряженность поля не наносит вреда здоровью, и он может, находится на рабочем месте не ограниченное количество времени без отрыва от работы. При работе под напряжением на изолирующей вышке эксплуатационный персонал контактной сети подвергается воздействию напряженности электрического поля выше допустимого значения. Следовательно, время работы людей под напряжением с изолирующей вышки должно быть ограничено в соответствии с санитарными нормами.
Допустимое значение напряженности электрического поля, при котором человек может длительно работать, составляет 5 кВ/м. [21]. Соответственно, как видно из таблицы 6.1, наводимое напряжение на металлическую опору, при габарите установки от оси пути 3,1 м и
м, составляет
кВ/м.

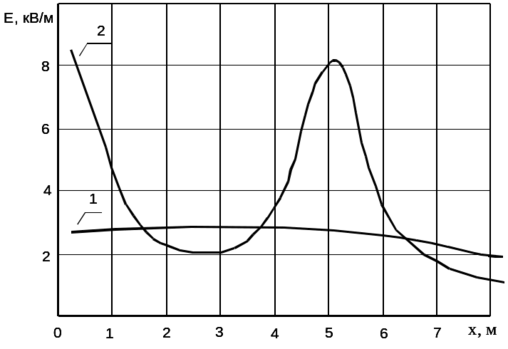

1 – у = 1,8 м; 2 – у = 6,0 м
Рисунок Б.2 - Зависимость напряжённости поля от расстояния до оси пути для двухпутного участка пути
Б.2 Заземление металлических опор
Все металлические сооружения (мосты, путепроводы, опоры), на которых крепятся элементы контактной сети, детали крепления контактной металлических опорах, на железобетонных и не металлических искусственных сооружениях, а также отдельно стоящие металлические конструкции, расположенные на расстоянии менее 5 м от частей контактной сети, находящихся под напряжением, должны быть заземлены или оборудованы устройствами защитного отключения при попадании на сооружения и конструкции высокого напряжения.
