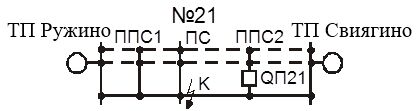

Рисунок 2.15 – Расчетная схема №21 для

нахождения напряжения возле ППС

Напряжение возле пункта параллельного соединения для расчетной схемы №21 рассчитаем в программном комплексе КОРТЭС, В:

Определяем уставку срабатывания по выражению (2.24):

.

Для минимального напряжения в нормальном режиме, равного 21000 В для пунктов параллельного соединения (к_в = 1) принимают .

Проверяем чувствительность защиты по формуле (2.24):

.

Условие выполняется. Потенциальная защита данной схемы для выключателя поста секционирования может быть применена.

Сведем все рассчитанные параметры срабатывания защит в карты уставок (таблица 2.2 – 2.4).

Таблица 2.2 – Рассчитанная карта уставок релейной и электронной защиты ЭЧЭ-22 «Ружино» (с учетом ППС)

Таблица 2.3 – Рассчитанная карта уставок РЗ ПС Шмаковка

Присоединение защиты		ТТ	Уставка сраб. защиты Iсз, А; Uсз, кВ Zсз, Ом	Уставка сраб. реле Iср, А; Uср, В Zср, Ом; W, вт	Время сраб. защиты tсз, сек	Направ-ленность защиты , (эл.)	Примечание
		Ктт, группа соединения
ФКС № 1, 2,4,5	ТО	600/5	2010 А	16,75 А	0 с	–	–
	ДЗII		12 Ом	5,24 Ом	0 с	0 - 180	Iср=19,1 А при U=100 В
	ДЗIII		14 Ом	6,1 Ом	0,5 с	0 - 180	Iср=16,4 А при U=100 В
	Umin		14,5 кВ	52 В	2 с	–	–

Таблица 2.4 – Рассчитанная карта уставок РЗ ППС Б/П 1634, Сунгач

Присоединение защиты

ТТ

Уставка сраб. защиты Iсз, А; Uсз, кВ Zсз, Ом

Уставка сраб. реле Iср, А; Uср, В Zср, Ом; W, в

Время сраб. защиты tсз, сек

Направ-ленность защиты , (эл.)

Примечание

Ктт, группа соединения

ФКС № 1, 2,4,5

Umin

27500/100

17,5 кВ

63,6 В

2 с

–

–

Далее был произведён аналогичный расчёт для участка Ружино – Дальнереченск. Все рассчитанные параметры срабатывания защит сведём в таблицы (таблица 2.5 – 2.6).

Таблица 2.5 – Рассчитанная карта уставок релейной и электронной защиты ЭЧЭ-22 «Ружино»

Таблица 2.6 – Рассчитанная карта уставок РЗ ПСК Прохаско

Присоединение защиты		ТТ	Уставка сраб. защиты Iсз, А; Uсз, кВ Zсз, Ом	Уставка сраб. реле Iср, А; Uср, В Zср, Ом; W, вт	Время сраб. защиты tсз, сек	Направ-ленность защиты , (эл.)	Примечание
		Ктт, группа соединения
ФКС № 1, 2,4,5	ТО	600/5	1500 А	12,5 А	0 с	–	–
	ДЗII		13,5 Ом	5,87 Ом	0 с	0 - 180	Iср=17 А при U=100 В
	ДЗIII		16 Ом	6,96 Ом	0,5 с	0 - 180	Iср=14,37 А при U=100 В
	Umin		14,5 кВ	52 В	2 с	–	–

В ходе расчётов параметров срабатывания защит было выяснено, что ДЗ-2 и ДЗ-3 нуждаются в более глубокой настройке УХС, для отстройки от больших токов нагрузки.

3 ВЫБОР СУЩЕСТВУЮЩИХ ЗАЩИТ ФКС

3.1 Защита ФКС типа АЗ

В данное время на ТП Ружино используется защита типа АЗ, имеющая трёхступенчатую ДЗ и УХС вида “замочная скважина” (рисунок 3.1).

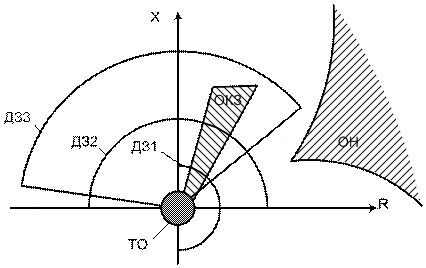

Рисунок 3.1 – УХС комплекта защиты ФКС АЗ

Защита типа АЗ не способна реагировать на близкие КЗ через высокие переходные сопротивления. Также она лишена осциллографирования всех принимаемых и выдаваемых сигналов, что затрудняет поиск причины КЗ. Имеет один комплект уставок.

Данная защита установлена на ТП Ружино с 2002 года, поэтому рассмотрим возможный переход на более современные защиты.

3.2 Выбор возможных защит для рассматриваемого участка.

Мы рассмотрим два вида защит, которые могут прийти на смену АЗ, это БМРЗ-ФКС и ИнТер-27,5-ФКС.

Блок БМРЗ-ФКС предназначен для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера контактной сети, запасного выключателя с одним разъединителем или с двумя разъединителями систем тягового электроснабжения напряжением 27,5 кВ или 2х25 кВ тяговых подстанций, постов секционирования, пунктов параллельного соединения электрифицированных железных дорог. [3]

Терминал присоединений серии ИнТер предназначены для выполнения функций защиты и автоматики, контроля и сигнализации, местного и дистанционного управления коммутационными аппаратами присоединений, а также диагностики выключателей и самодиагностики.

Для защиты РУ-27,5 кВ железных дорог электрифицированных на переменном токе, ИнТер представляет нам терминал ИнТер-27,5-ФКС.[4]

Для сравнительного анализа функций защит БМРЗ-ФКС и ИнТер – 27,5 – ФКС составим таблицу (таблица 3.1).

Таблица 3.1 – технические данные защит БМРЗ-ФКС и ИнТер – 27,5 – ФКС

Функция защиты	БМРЗ	ИнТер – 27,5 – ФКС
Токовая отсечка	+	+
Токовая отсечка два	+	+
Направленная ДЗ1	+	+
Направленная ДЗ2	+	+
Направленная ДЗ3	+	+
Направленная ДЗ4	+	+
Резервная токовая защита	+	+
Защита от минимального напряжения	+	+
Логическая защита шин	+	+
Защита от внутренних коротких замыканий с пуском по току или по напряжению	+	+

Из данных приведённых в таблице3.1 видно, что эти два вида защит имеют схожий функционал.

Также рассмотрим что нам могут предложить в качестве надёжности эти два терминала (таблица 3.2)

Таблица 3.2 – Основные показатели надёжности

По данным в таблице 3.2 видно, что в плане надёжности, защита типа БМРЗ-ФКС является более лучшей. Также БМРЗ может использоваться в условиях более суровых, чем ИнТер, так как диапазон рабочих температур больше.

Характеристики
