Рисунок 1.9 – Расположение датчика температуры

1.3 Вентиляторный доводчик

ГОСТ 22270-76 «Оборудование для кондиционирования воздуха, вентиляции и отопления» предписывает перевод английского fan coil unit как «Вентиляторный доводчик», то есть устройство, осуществляющее с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха, а также нагрев и (или) охлаждение воздуха.

Вентиляторный доводчик — это конечное устройство, охлаждающее воздух в помещении. По своему устройству вентиляторный доводчик схож с устройством кондиционера. Только вместо фреона в испарителе холодная вода в теплообменнике.

1 – корпус вентиляторного доводчика; 2 – вентилятор; 3 – теплообменник

Рисунок 1.10 – Структурная схема вентиляторного доводчика

При помощи вентилятора в вентиляторный доводчик поступает воздух, который направляется на водяной теплообменник, где осуществляется охлаждение или подогрев. Далее воздух направляется обратно в помещение через систему вентиляции.

Водяной теплообменник, показанный на рисунке 1.11, состоит из медного змеевика, на котором имеются алюминиевые ребра, механически связанные с медными трубами методом расширения. По змеевику постоянно циркулирует нагретая или охлажденная жидкость даже тогда, когда его вентилятор выключен. Чтобы избежать этого, используются обходные трубы и вентили с электрическим приводом, отключающие вентиляторный доводчик от водяной разводки.

Рисунок 1.11 – Водяной теплообменник

Вентиляторный доводчик оснащен многоскоростным центробежным вентилятором с загнутыми вперед лопатками. На рисунке 1.12 показана форма рабочего колеса.

Рисунок 1.12 – Прохождение воздушного потока через радиальный вентилятор с загнутыми вперед лопатками

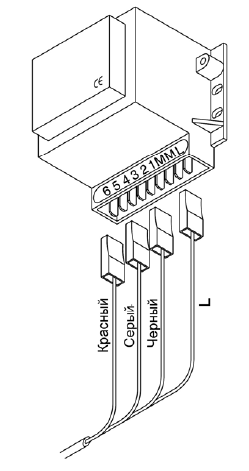

Многообмоточный двигатель вентилятора имеет 6 скоростей. Для обеспечения подключения узла вентилятора с двигателем в соответствии с применимыми электромеханическими или электронными правилами должны быть использованы три скорости. На рисунке 1.13 показан блок управления вентилятором. Минимальной скорости соответствует клемма 6, максимальной – клемма 1. Параметры двигателя вентилятора приведены в таблице 1.1.

Рисунок 1.13 – Блок управления вентилятором

Таблица 1.1 – Параметры двигателя вентилятора

1.4 Регулирующий клапан

1.4.1 Клапан AB – QM

Клапан AB – QM – автоматический балансировочный клапан, стабилизатор расхода. Применяется в обвязке вентиляторного доводчика в паре с электроприводом, для отключения водяного теплообменника вентиляторного доводчика от водяной разводки и регулирования расхода воды. Устройство клапана показано на рисунке – 1.14.

Для поддержания постоянного перепада давлений на конусе регулирующего клапана разница давлений (Р1 – Р3) передается на мембранный элемент и компенсируется силой сжатия пружины. Всякий раз, когда перепад давлений на конусе регулирующего клапана начинает изменяться, регулирующий цилиндр под воздействием мембраны меняет свое положение, сохраняя перепад давлений на постоянном уровне.

Регулирующий клапан имеет линейную характеристику регулирования. Взаимодействие штока регулирующего клапана и мембранного элемента обеспечивает работу клапана AB-QM в качестве ограничителя расхода. За счет поддержания постоянного перепада давлений на регулирующем конусе клапана усилие привода для его перемещения будет незначительным. Это позволяет использовать электроприводы с небольшим развиваемым усилием.

1 – шток регулирующего клапана; 2 – сальниковое уплотнение штока клапана; 3 – настроечная шкала; 4 – конус регулирующего клапана; 5 – мембрана; 6 – рабочая пружина; 7 – цилиндр регулятора перепада давлений; 8 – седло регулятора перепада давлений.

Рисунок 1.14 – Устройство клапана AB – QM

1.4.2 Редукторный электропривод AME 110 NL

Привод AME 110 NL используется совместно с самобалансирующимися комбинированными клапанами типа AB – QM. Привод применятся для регулирования клапана. Технические характеристики электропривода AME 110 NL приведены в таблице 1.2

Таблица 1.2 – Технические характеристики привода AME 110 NL

Под съемной крышкой электропривод содержит DIP-переключатели выбора функций, рисунок 1.15. Переключатели предоставляют выбор следующих функций:

• Переключатель 1 – для выбора типа аналогового управляющего сигнала:

1. в положении «OFF» выбран управляющий сигнал по напряжению (0...10 В);

2. в положении «ON» выбран управляющий сигнал по току (0...20 мА).

• Переключатель 2 – для выбора диапазона управляющего сигнала:

1. в положении «OFF» управляющий сигнал находится в диапазоне 2...10 В (Переключатель 1 в положении «OFF») или 4...20 мА (Переключатель 1 в положении «ON»);

2. в положении «ON» управляющий сигнал находится в диапазоне 0...10 В (Переключатель 1 в положении «OFF») или 0...20 мА (Переключатель 1 в положении «ON»).

• Переключатель 3 – для выбора направления перемещения штока:

1. в положении «OFF» электропривод выполняет прямое действие – шток втягивается при повышении значения управляющего сигнала;

2. в положении «ON» электропривод выполняет обратное действие – шток выдвигается при повышении значения управляющего сигнала.

• Переключатель 4 – для выбора полного или части диапазона управляющего сигнала:

1. в положении «OFF» электропривод работает в полном диапазоне управляющего сигнала: 0(2)...10 В или 0(4)...20 мА;

2. в положении «ON» электропривод работает в части диапазона управляющего сигнала: 0(2)...5(6) В или 0(4)...10(12) мА, либо 5(6)...10 В или 10(12)...20 мА (зависит от положений переключателей 1, 2 и 5).

• Переключатель 5 – для выбора активной части диапазона управляющего сигнала (Переключатель 4 в положении «ON»):

1. в положении «OFF» электропривод работает в первой части диапазона управляющего сигнала: 0(2)...5(6) В или 0(4)...10(12) мА;

2. в положении «ON» электропривод работает во второй части диапазона управляющего сигнала: 5(6)...10 В или 10(12)...20 мА.

• Переключатель 6 – для выбора линейной или логарифмической характеристики регулирования:

1. в положении «OFF» расход через клапан изменяется по логарифмической зависимости от управляющего сигнала;

2. в положении «ON» расход через клапан изменяется по линейной зависимости от управляющего сигнала.

• Переключатель 7 – для активации функции антиблокировки клапана:

1. в положении «OFF» функция антиблокировки клапана отключена;

2. в положении «ON» активируется функция антиблокировки клапана – в период отключения системы отопления/охлаждения электропривод открывает и закрывает клапан каждые 7 дней во избежание его залипания.

• Переключатель 8 – для активации режима автоматической настройки хода штока:

1. изменение положения этого переключателя переводит электропривод в режим автоматической настройки хода штока.

Рисунок 1.15 – DIP переключатели

1.5 Система переменного расхода воздуха (VAV – бокс)

VAV-система (Variable Air Volume) – система переменного расхода воздуха. Основным назначением VAV-систем является индивидуальное управление климатом в отдельных сложно сконфигурированных и разно целевых помещениях при значительном сокращении расхода энергии на вентиляцию здания в целом. При этом применение VAV-систем позволяет существенно облегчить и упростить монтаж, настройку и обслуживание системы центральной вентиляции в зданиях любого уровня сложности.

Управление климатом в условиях применения системы переменного расхода воздуха осуществляется путем регулирования долей рециркуляционного и приточного воздуха, подаваемого в различные помещения от одной или нескольких приточных установок, что позволяет существенно упростить управление климатом даже в сложных с инженерной точки зрения зданиях, имеющих помещения с самым различным назначением. При этом регулирование может осуществляться в автоматическом, в ручном или в комбинированных режимах в зависимости от назначения помещения и каких-либо особых климатических требований.

Регулирование воздушных потоков в этом случае осуществляется путем использования специальных VAV-боксов. VAV-бокс является основным управляющим элементом в VAV-системе и представляет собой воздушный регулировочный клапан с электроприводом управляемым в соответствии с сигналами датчиков перепада давления, датчиков присутствия, регуляторов температуры и т.п. (в зависимости от решаемой задачи), входящих в состав VAV-бокса или устанавливаемых дистанционно.

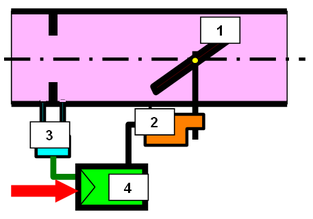

Принципиально VAV-бокс состоит из следующих элементов: 1 – регулирующий клапан; 2 – электропривод; 3 – датчик перепада давления; 4 – контроллер, рисунок 1.16.

Рисунок 1.16 – Структура VAV-бокса
