– по промышленному производству на 129 % (фактически 296 060 т. руб., планово 230 000 т. руб.),
– по СМР на 103% (фактически 186 042 т. руб., планово 180 000 т. руб.).
В сравнении с 12 месяцами 2013 г. выполнение производственной программы составило 117 %, в том числе:
– по промышленному производству 106 %;
– по оказанным услугам 53 %;
– по наценке от реализации материалов 45 %;
– по СМР 2,5 раза.
Рост производства ведет к дополнительной нагрузке на все структурные отделы предприятия, в том числе и инженерно-конструкторский, загрузка которого возрастает в разы.
1.1.4 Система менеджмента качества
Филиал «УПТК № 724» ФГУП «ГУСС «Дальспецстрой» при Спецстрое России» 10 октября 2005 года был получил сертификат соответствия Системы Менеджмента Качества (СМК). Ассоциация «Русский Регистр» проверила и признала СМК Филиала «УПТК» соответствующей стандарту ИСО 9001:2000 и IQNet ISO 9001:2000.
На данный момент, на предприятии продолжаются работы по совершенствованию и улучшению СМК на предприятии. Ежегодно проводится внутренний аудит СМК на предприятии и другие мероприятия по повышению качества выпускаемой продукции.

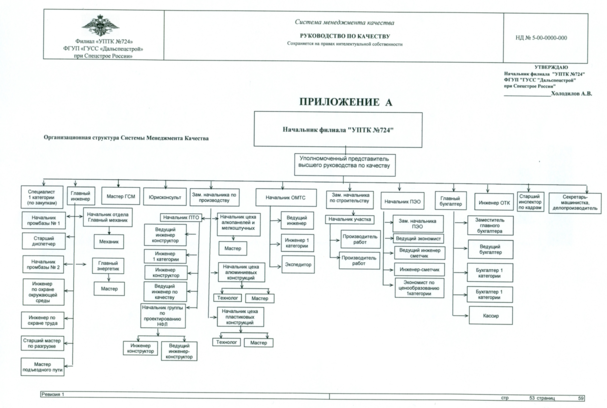

Организационная структура системы менеджмента качества представлена на рисунке 2.
Рисунок 2 – Структурная схема системы менеджмента качества
Как видно из представленной схемы, система менеджмента качества распространяется на все уровни производства, и осуществляет всеобъемлющий контроль за качественными показателями.
1.2 Описание предметной области
В связи с прохождением практики в инженерно-конструкторском отделе цеха по производству алюминиевых и пластиковых конструкций были изучены задачи, стоящие перед структурным подразделением, методы работы, выявлены возможности повышения качества выпускаемых отделом разработок.
На предприятии основной программой для работы с рабочей документацией является комплекс AutoCAD фирмы Autodesk, но так же на предприятии внедрена система Компас 3D и программная разработка Суперокна 8, использующаяся для решения специфических задач проектирования.
Стоит заметить, что версии программ в разных структурных отделениях не всегда совпадают, что может вести к проблемам при обмене документацией между отделами в плане распознавания информации чертежа разными версиями, распечатке, различным проблемам при работе с блоками информации на чертеже.
В ходе прохождения практики был выявлен ряд проблем, свойственных выполнению работ в данном структурном отделе.
Одна из проблем, которая была выявлена – выполнение построений чертежей пластиковых и алюминиевых конструкции, построение блоков комплектующих вручную, без использования средств автоматизации, что влечет за собой возможность ошибки при большой рабочей загруженности и повышения утомляемости от монотонной работы, кроме того, на это затрачивается много времени.
Еще одна проблема – индивидуальные особенности создания чертежей каждым из работников отдела, что напрямую обусловлено использованием различных версий ПО, из за чего возникают разницы в масштабах, ошибки при вычерчивании элементов оформления.
Причина такого состояния дел заключается в низкой компьютерной грамотности пользователей, в отсутствии желания менять свой старый, давно сложившийся рабочий уклад работы.
Кроме того, выяснено, что ПК, используемые в деятельности структурных отделов предприятия, не всегда соответствуют системным требованиям для эффективной работы программ, что ведет к проблемам с крупными конструкторскими чертежами, содержащими множество различных структурных блоков, медленной работе самих программ при работе с ними из за недостатка ресурсов компьютера. Такая ситуация ведет к появлению графических артефактов, вылетам самих программ и проблемам с сохранением, что ведет к замедлению рабочего процесса, что, в свою очередь, недопустимо из-за загруженности предприятия.
Проанализировав деятельность предприятия в этом направлении, выявлена потребность предприятия в создании автоматизированной системы, упрощающей создание однотипных чертежей оконных и витражных конструкций различного плана, спецификаций и конструкторских блоков для работы с комплектующими. Данный модуль должен иметь интуитивно понятный интерфейс, включающий в себя меню для выбора и загрузки соответствующих чертежей и модулей.
Так как главным программным продуктом, используемым предприятием, является комплекс AutoCAD различных версий, от 2006 до 2015, следует учесть возможность подключения создаваемого модуля к продуктам любой из этих версий.
Так как программные комплексы Компас 3D и Суперокна 8 используются в работе как вспомогательные инструменты и имеют возможность импорта документов из AutoCAD, их автоматизация не требуется.
Требования к создаваемому модулю индивидуальны и не имеют аналогов.
В качестве рабочей среды для создания программного модуля будет использоваться AutoCAD 2013, так как данная версия не требовательна к ресурсам современного ПК и предоставляет настолько же полный функционал, как и последующие, более новые версии.
Рассмотрим программный комплекс AutoCAD более подробно, исследуя:
̶ назначение программы;
̶ функциональные возможности программы;
̶ сравнение с другими программными продуктами.
1.2.1 Назначение программного комплекса AutoCAD и его возможности
AutoCAD ̶ система автоматизированного проектирования и черчения, разработанная компанией Autodesk, в начале восьмидесятых годов двадцатого века для персональных компьютеров серий PC XT, PC AT и т.д.
Первая коммерческая версия системы была выпущена в 1982 году, и сразу же вызвала интерес у конструкторов и чертежников, желавших автоматизировать свой труд [1].
Первые варианты системы содержали в основном инструменты для простого двумерного рисования, которые постепенно, от версии к версии, дополнялись и развивались. Большим преимуществом программы по сравнению со своими аналогами являлась возможность формирования электронного архива чертежей. Каждый из созданных в системе AutoCAD чертежей легко редактировался, что позволяло быстро разрабатывать чертежи-аналоги по чертежам-прототипам. Для облегчения процесса выпуска чертежной документации появилась возможность разрабатывать библиотеки стандартных элементов. Эта идея стала хорошим стимулом для создания на базе системы локальных рабочих мест по различным конструкторским, архитектурным и другим направлениям, а также для разработки новых специализированных систем. Начиная с двенадцатой версии AutoCAD, появилось возможность работать через диалоговые окна, был отлажен механизм создания пространства листа и видовых экранов, что дало возможность получать чертеж с проекциями трехмерного объекта или сооружения.
В настоящее время AutoCAD и специализированные приложения на его основе нашли широкое применение различных сферах, таких как строительство, архитектура, машиностроение, в различных промышленных отраслях. Новые версии выходят ежегодно, что способствует совершенствованию программного комплекса, приобретению дополнительных функции и возможности, позволяют быть все более функциональной и удобной для конечного пользователя. Последние версии программы поддерживают все основные операционные системы такие как Windows, и OS X, а так же мобильные ОС iOS и Android, для которых разработаны свои, упрощенные версии.
Так же, стоит добавить, что для комфортной работы с последними версиями программы, и разработки модулей для нее необходим ПК, удовлетворяющий характеристикам, указанным в таблице 2 [4].
Таблица 2 - Системные требования для AutoCAD последних версий
| Операционная система | Microsoft Windows 8 (64-бит и 32-бит), Microsoft Windows 7 (64-бит и 32-бит), Microsoft Windows XP (64-бит и 32-бит). |
| Процессор | Процессор Pentium 4 или двухъядерный процессор AMD Athlon с тактовой частотой 1,6 ГГц или выше, с поддержкой SSE2. |
| Память | Требуется 2 ГБ оперативной памяти (рекомендуется 4 ГБ). |
| Пространство на жестком диске | 6 ГБ для полной установки. |
| Монитор | Требуется разрешение не менее 1024 x 768 и поддержка режима true color (рекомендуется разрешение 1600 х 1050). |
Так же, для распечатки созданной рабочей документации необходим принтер.
Программа выпускается на 18 языках, и уровень локализации варьируется от полной адаптации до перевода только справочной документации. Русскоязычная версия программы локализована полностью, включая интерфейс командной строки и всю документацию, кроме руководства по программированию.
1.2.2 Функциональные возможности комплекса AutoCAD
Ранние версии AutoCAD оперировали элементарными объектами, такими как круги, линии, дуги, текст, из которых составлялись более сложные объекты. Однако на современном этапе программа включает в себя полный набор средств, обеспечивающих комплексное трёхмерное моделирование, в том числе работу с произвольными формами, создание и редактирование 3D-моделей тел и поверхностей, улучшенную 3D-навигацию и эффективные средства выпуска рабочей документации.
Начиная с версии AutoCAD 2010, в программном комплексе реализована поддержка параметрического черчения, то есть возможность налагать на объект геометрические или размерные зависимости. Это гарантирует, что при внесении любых изменений в проект, определённые параметры и ранее установленные между объектами связи сохраняются.
Приведем основные функциональные возможности современных версии AutoCAD [3]:
1) инструменты работы с произвольными формами позволяют создавать и анализировать сложные трехмерные объекты. Их формирование и изменение осуществляются простым перетаскиванием поверхностей, граней и вершин;
2) трехмерная печать. Можно создавать физические макеты проектов через специализированные службы 3D-печати или персональный 3D-принтер;
3) использование динамических блоков позволяет создавать повторяющиеся элементы с изменяемыми параметрами без необходимости перечерчивать их заново или работать с библиотекой элементов. С помощью динамических блоков можно сократить библиотеки стандартных элементов (один динамический блок заменяет несколько обычных). Также активное использование динамических блоков позволяет значительно ускорить выпуск рабочей документации. Впервые динамические блоки появились в AutoCAD;
4) функция масштабирования аннотативных объектов на видовых экранах или в пространстве модели;
5) запись операций позволяет формировать последовательности команд даже без опыта программирования. Записываемые операции, команды и значения ввода регистрируются и отображаются в отдельном окне в дереве операций. После остановки записи можно сохранить команды и значения в файле макроса операций с целью последующего воспроизведения. При коллективной работе макросы могут быть доступны всем;
6) диспетчер подшивок организует листы чертежей, упрощает публикацию, автоматически создает виды, передает данные из подшивок в основные надписи и штемпели и выполняет задания таким образом, чтобы вся нужная информация была в одном месте;
7) инструменты упрощенной трехмерной навигации: "видовой куб" позволяет переключаться между стандартными и изометрическими видами - как предварительно заданными, так и из выбранной пользователем точки; "штурвал" объединяет в одном интерфейсе несколько различных инструментов навигации и предоставляет быстрый доступ к командам вращения по орбите, панорамирования, центрирования и зуммирования;
8) инструмент "аниматор движения" предоставляет доступ к именованным видам, сохраненным в текущем чертеже и организованным в категории анимированных последовательностей. Его можно применять как при создании презентации проекта (анимированные ролики), так и для навигации;
9) интерфейс пользователя поддерживает возможность настройки под потребности конкретной отрасли. Изменяются установки по умолчанию для различных функциональных возможностей AutoCAD, включая шаблоны чертежей, содержимое инструментальных палитр, рабочее пространство, фильтры Autodesk Seek, партнёров в Autodesk Developer Network, портал Online Experience и Центр подписки;
10) средства разработки и адаптации Популярность AutoCAD в мире обусловлена весьма развитыми средствами разработки и адаптации, которые позволяют создавать специализированные приложения, такие как AutoCAD Mechanical, AutoCAD Electrіс, AutoCAD Architecture, GeoniCS, Promis-e, PLANT-4D, AutoPLANT, СПДС GraphiCS, MechaniCS и другие. Всего в мире насчитывается более 10000 коммерческих продуктов основанных на AutoCAD;
