3.3.1. Выбор средств механизации

В процессе освоения строительной площадки предварительно выполнены работы по вертикальной ее планировке, устроены временные дороги, смонтирована трансформаторная подстанция. Для разработки, транспортирования, разравнивания грунта, а также окончательной планировки используются бульдозер (таблица 3.3) и экскаватор (таблица 3.4), для уплотнения насыпи используются пневматические трамбовки (таблица 3.5).

За захватку при производстве работ нулевого цикла принимается 1 ячейка.

Рыхление и разработка грунта выполняется в 1 смену.

После разработки котлована экскаватором выполняется доработка дна котлована вручную (1 смена).

Таблица 3.3 – Технические характеристики бульдозера Д-259

Таблица 3.4 – Технические характеристики экскаватора Э-1003

Таблица 3.5 – Технические характеристики пневматических трамбовок Permon PK9

Окончание таблицы 3.5

3.3.2 Выбор крана

Для соответствия технических возможностей кранов и объемно-планировочных и конструктивных особенностей сооружения определяются требуемые технические параметры крана (минимальная длина стрелы, требуемая грузоподъемность крана, высота подъема и вылета крюка).

Расчет ведется на монтаж колонн и монтаж плит перекрытия.

3.3.2.1 Выбор крана для монтажа плит перекрытий

Требуемая грузоподъемность

Значение требуемой грузоподъемности крана для наиболее тяжелого груза:

где P_i = 2,5 т – масса поднимаемого элемента (плита покрытия);

p_m=0,05 т – масса грузозахватного приспособления;

p_y=0 – масса конструкции усиления, т;

p_м=0 – масса монтажной оснастки, т.

Требуемая высота подъема крюка

Требуемая высота подъема крюка м, определяется для элементов, расположенных на максимальных отметках, и требуемая масса которых уже найдена.

где H₀ = 6,6 м – монтажный горизонт (МГ) – высота от уровня стоянки крана до уровня установки элемента; h_з =0,5 мм – величина запаса высоты из условия безопасности работ; h_э= 0,22 м – высота поднимаемого элемента; h_с = 3 м – высота стропильного оборудования.

Требуемый вылет стрелы

Вылетом крюка (стрелы) крана является расстояние, измеряемое по горизонтали от оси вращения крана до вертикали, проходящей через верхний блок стрелы.

Требуемый вылет крюка:

tgα =

Длина стрелы:

L_ст =

_{hп = 3 м – высота полиспаста (рисунок 3.1);}

_{hс = 3 м – высота строповочного оборудования;}

_{hш = 1,5 м – высота шарнира;}

_{a = 1,5/2 = 0,75 м – половина ширины элемента;}

_{a’’ = 0,7 м – запас.}

tgα =

L_ст =

Рисунок 3.1 – Схема определения требуемых характеристик стрелового крана при монтаже плит покрытия

3.3.2.2 Выбор крана для монтажа колонн

Требуемая грузоподъемность

Значение требуемой грузоподъемности крана для различных грузов:

где P_i = 7 т – масса поднимаемого элемента (колонны);

p_m=0,05 т – масса грузозахватного приспособления;

p_y=0 – масса конструкции усиления, т;

p_м=0 – масса монтажной оснастки, т.

Требуемая высота подъема крюка

Требуемая высота подъема крюка м, определяется для элементов, расположенных на максимальных отметках, и требуемая грузоподъемность которых уже найдена

где H₀ = 6,6 м – монтажный горизонт (МГ) – высота от уровня стоянки крана до уровня установки элемента; h_з =0,5 мм – величина запаса высоты из условия безопасности работ; h_э= 0,22 м – высота поднимаемого элемента; h_с = 3 м – высота стропильного оборудования.

Требуемый вылет стрелы

Вылетом крюка (стрелы) крана является расстояние, измеряемое по горизонтали от оси вращения крана до вертикали, проходящей через верхний блок стрелы.

Требуемый вылет крюка:

tgα =

Длина стрелы:

L_ст =

_{hп = 3 м – высота полиспаста (рисунок 3.4);}

_{hс = 3 м – высота строповочного оборудования;}

_{hш = 1,5 м – высота шарнира;}

_{a = 0,4/2 = 0,2 м – половина ширины элемента;}

_{a’’ = 0,7 м – запас.}

tgα =

L =

Принят стреловой кран МКГ-16 для монтажа всех конструкций (рисунок 3.2).

Технические характеристики: длина стрелы – 18,5 м, вылет стрелы – 5-12 м, максимальная грузоподъемность – 16 т, высота подъема крюка – 17,5 м.

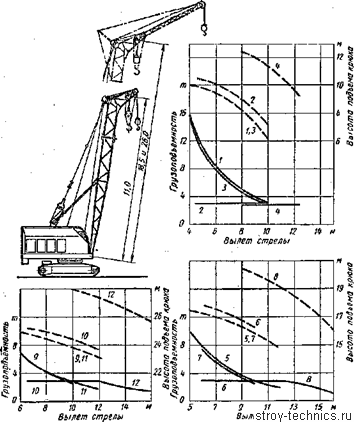

Грузовысотные характеристики крана МКГ-16 показаны на рисунке 3.2.

Рисунок 3.2 – Грузовысотные характеристики крана МКГ-16

3.4 Указания по производству работ

3.4.1 Земляные работы

До начала основных работ производится геодезическая подготовка площадки в соответствии со СП 126.13330.2012 “Геодезические работы в строительстве”, разбивка сети и вынос в натуру главных разбивочных осей, вынос красной линии, расчистка территории, отвод поверхностных вод, ограждение и освещение площадки. Расчистка территории производиться в пределах отведённого участка. Ценные породы молодых деревьев выносят за пределы площадки. Для выполнения работ применяют кусторезы, бульдозеры. При работе с машинами необходимо соблюдать ТБ.

3.4.1.1 Разработка котлована.

Разработка грунта экскаватором Э-1003 оборудованным обратной лопатой производится ниже уровня стоянок поперечно-торцевыми проходами экскаватора с поворотом его платформы на угол не более 90°. Грунт грузят на автомобили-самосвалы и вывозят в отвал. Самосвалы подают под погрузку задним ходом и устанавливают за пределами хвостовой части кузова экскаватора по поставленным вешкам с расчетом, чтобы угол поворота платформы экскаватора при погрузке грунта был наименьшим.

Продолжительность цикла экскаватора должна быть минимальной, что достигается совмещением операций поворота экскаватора с операциями по опусканию ковша для его наполнения и подъема при разгрузке.

Зачистку дна котлована производят бульдозером Д-259

Для обратной засыпки использовать вынутый грунт с послойным уплотнением трамбующими плитами и вручную пневматическими трамбовками.

Обратную засыпку произвести после устройства фундаментов.

3.4.1.2 Устройство подземной части.

1. До начала монтажа фундаментов следует закончить и принять по акту земляные работы, проверить правильность отметки основания нивелиром.

2. Монтаж фундаментов выполнять гусеничным краном СКГ - 100 с длиной стрелы 30м.

3. До начала монтажа на верхних обрезах фундаментных блоков и у их оснований должны быть нанесены несмываемой краской риски, фиксирующие положение осей стаканов и подошвы фундаментов.

4. Установку фундаментов по осям производить путем совмещения осевых рисок на фундаменте с рисками разбивочных осей нанесенных на колья и вбитых в основание.

5. Установку фундаментов на подготовленное основание производить сразу в проектное положение.

6. По завершению монтажа фундаментов произвести сдачу по акту до возведения надземной части.

3.4.2 Устройство надземной части.

3.4.2.1 Монтажные работы.

Перед монтажом сборных железобетонных и металлических конструкций необходимо:

1. Оснастить строительную площадку монтажными и текстильными приспособлениями и инвентарем.
