Результаты определения потерь мощности для оного и двух работающих силовых трансформаторов при максимальной нагрузки за сутки в (01.01.17) и минимальной нагрузки за сутки (30.01.17) представлены на
рисунках 3.1–3.2, где пунктирная линия соответствует одном находящемуся в работе трансформатору, сплошная – двум.

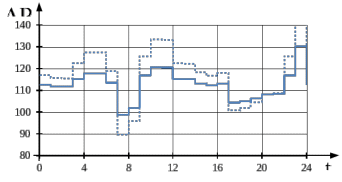

Рисунок 3.1 – Потери мощности в силовых трансформаторах
за сутки 01.01.17

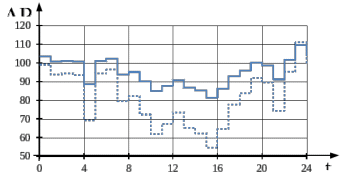

Рисунок 3.2 – Потери мощности в силовых трансформаторах
за сутки 30.01.17
Из полученных графиков очевидно, что для эффективной работы силовых трансформаторов тяговой подстанции «Чита» требуется как совместная, так и раздельная работа трансформаторов, которая обеспечит снижение потерь мощности.
-
Оценка раздельной и параллельной работы силовых трансформаторов
Для рассматриваемых силовых трансформаторов ТДТН-40000/220/38,5/27,5 У1 с потерями активной мощности
и
, целесообразно включать на параллельную работу при загрузке 60 % от номинальной одного трансформатора (рисунок 3.3).

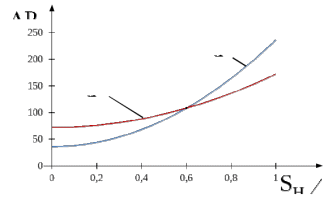

Рисунок 3.3 – Зависимость потерь мощности от нагрузки и числа трансформаторов на примере ТДТН-40000/220/38,5/27,5 У1
Результаты определения нагрузки при одном, находящемся в работе, силовом трансформаторе сведены в таблицу 3.2. В силу значительного объем расчетов, занимающих для демонстрации много места, в таблице представлены выборочные результаты расчетов, в том числе, при максимальной нагрузки за сутки в (01.01.17) и минимальной нагрузки за сутки (30.01.17).
Условие SТi < 0,6 показывает, что при параллельной работе трансформатора целесообразно для снижения потерь мощности включать один трансформаторов при его нагрузки менее 0,6 от номинальной.
Так согласно таблице 30.01.17 23 часа трансформатор нагружен менее чем 0,6 от номинальной мощности, поэтому в этот день на тяговой подстанции «Чита» целесообразно эксплуатировать один силовой трансформатор, что позволит обеспечить снижение потерь мощности на 322,4 кВт сутки.
Согласно расчетам установлено, что переход трансформаторов на раздельную и парольную работу обеспечивает снижение потерь мощности 6133,13 кВт за 46 дней эксплуатации.
Таблица 3.2 – Выборочные результаты расчетов нагрузки одного, находящегося в работе на тяговой подстанции, силового трансформатора
| н/п | Дата / час | 1 | 2 | … | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | … | 22 | 23 | 24 | Расход | Макс. | День недели | SТi<0,6 |
| 1 | 01.01.2017 | 0,64 | 0,63 | … | 0,52 | 0,55 | 0,67 | 0,70 | 0,70 | 0,66 | 0,66 | 0,64 | 0,63 | … | 0,60 | 0,67 | 0,76 | 0,64 | 0,76 | Вс | 5 |
| … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 14 | 14.01.2017 | 0,59 | 0,62 | … | 0,60 | 0,64 | 0,60 | 0,58 | 0,55 | 0,46 | 0,49 | 0,51 | 0,47 | … | 0,57 | 0,55 | 0,57 | 0,56 | 0,64 | Сб | 17 |
| 15 | 15.01.2017 | 0,61 | 0,58 | … | 0,52 | 0,55 | 0,63 | 0,62 | 0,69 | 0,61 | 0,55 | 0,54 | 0,54 | … | 0,49 | 0,45 | 0,47 | 0,55 | 0,69 | Вс | 17 |
| 16 | 16.01.2017 | 0,46 | 0,51 | … | 0,57 | 0,52 | 0,51 | 0,63 | 0,45 | 0,45 | 0,37 | 0,36 | 0,31 | … | 0,53 | 0,49 | 0,45 | 0,49 | 0,64 | Пн | 23 |
| 17 | 17.01.2017 | 0,54 | 0,52 | … | 0,58 | 0,58 | 0,62 | 0,60 | 0,56 | 0,54 | 0,49 | 0,47 | 0,47 | … | 0,66 | 0,58 | 0,64 | 0,55 | 0,75 | Вт | 19 |
| 18 | 18.01.2017 | 0,62 | 0,67 | … | 0,59 | 0,59 | 0,59 | 0,54 | 0,51 | 0,51 | 0,44 | 0,29 | 0,24 | … | 0,55 | 0,58 | 0,56 | 0,52 | 0,70 | Ср | 17 |
| 19 | 19.01.2017 | 0,58 | 0,58 | … | 0,59 | 0,53 | 0,49 | 0,52 | 0,42 | 0,61 | 0,67 | 0,60 | 0,54 | … | 0,62 | 0,58 | 0,62 | 0,57 | 0,67 | Чт | 14 |
| 20 | 20.01.2017 | 0,56 | 0,53 | … | 0,58 | 0,60 | 0,58 | 0,56 | 0,47 | 0,45 | 0,40 | 0,38 | 0,41 | … | 0,46 | 0,42 | 0,46 | 0,49 | 0,60 | Пт | 24 |
| … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 30 | 30.01.2017 | 0,56 | 0,54 | … | 0,47 | 0,48 | 0,43 | 0,36 | 0,40 | 0,43 | 0,38 | 0,36 | 0,30 | … | 0,44 | 0,54 | 0,61 | 0,47 | 0,61 | Пн | 23 |
| … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 40 | 09.02.2017 | 0,55 | 0,59 | … | 0,57 | 0,56 | 0,68 | 0,71 | 0,66 | 0,72 | 0,57 | 0,49 | 0,52 | … | 0,60 | 0,55 | 0,64 | 0,58 | 0,72 | Чт | 17 |
| 41 | 10.02.2017 | 0,57 | 0,53 | … | 0,62 | 0,67 | 0,60 | 0,67 | 0,58 | 0,43 | 0,35 | 0,36 | 0,41 | … | 0,48 | 0,48 | 0,48 | 0,54 | 0,69 | Пт | 15 |
| 42 | 11.02.2017 | 0,61 | 0,56 | … | 0,53 | 0,58 | 0,59 | 0,63 | 0,63 | 0,65 | 0,64 | 0,63 | 0,68 | … | 0,46 | 0,50 | 0,63 | 0,58 | 0,68 | Сб | 15 |
| 43 | 12.02.2017 | 0,60 | 0,64 | … | 0,53 | 0,59 | 0,52 | 0,56 | 0,57 | 0,58 | 0,50 | 0,46 | 0,47 | … | 0,60 | 0,60 | 0,67 | 0,57 | 0,67 | Вс | 17 |
| 44 | 13.02.2017 | 0,55 | 0,54 | … | 0,49 | 0,47 | 0,62 | 0,48 | 0,42 | 0,44 | 0,36 | 0,38 | 0,39 | … | 0,38 | 0,49 | 0,56 | 0,48 | 0,62 | Пн | 23 |
| 45 | 14.02.2017 | 0,55 | 0,57 | … | 0,55 | 0,51 | 0,55 | 0,63 | 0,59 | 0,61 | 0,62 | 0,67 | 0,76 | … | 0,63 | 0,54 | 0,61 | 0,59 | 0,77 | Вт | 13 |
| 46 | 15.02.2017 | 0,58 | 0,55 | … | 0,54 | 0,52 | 0,48 | 0,60 | 0,54 | 0,47 | 0,36 | 0,30 | 0,36 | … | 0,43 | 0,56 | 0,66 | 0,50 | 0,66 | Ср | 21 |
-
ОПРЕДЕЛЕНИЕ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ И
МАКСИМАЛЬНЫХ РАБОЧИХ ТОКОВ
Equation Chapter 4 Section 4
-
Токи короткого замыкания
Выполним расчет токов короткого замыкания для замены морально устаревших высокоплотных выключателей ОРУ 220 кВ и КРУН СЦБ и ЕДЦУ (см. раздел 1 настоящей ПЗ).
