Текст из файла (страница 5)

Нижняя продольная траншея выполнена выше глубины слоя сезонного промерзания, а верхняя продольная траншея выполнена в слое сезонного промерзания и в уровне ступени единой ступенчатой траншеи перекрыта теплоизоляционным экраном, над которым до уровня рельефа уложен водонепроницаемый слой, образующий боковую стенку верхней дренажной траншеи.

На рисунке представлено поперечное сечение дренажной системы на вечномерзлых грунтах, иллюстрирующее работоспособность и «промышленную применимость» заявляемого устройства.

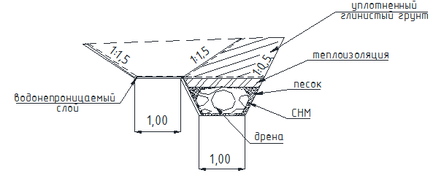

Рисунок 4.8 –Двухступенчатая дренажная система на вечномерзлых грунтах

Рисунок 4.9 – Подробный поперечный разрез двухступенчатой дренажно-водоотводной системы

Дренажная система на вечномерзлых грунтах содержит выполненные как одно целое верхнюю 1 и нижнюю 2 продольные траншеи, водонепроницаемый 3, армирующий 4 и теплоизоляционный 5 экраны и водонепроницаемый слой 6.

Верхняя продольная дренажная траншея 1 выполнена на склоне нагорной части рельефа 7 вдоль земляного полотна железнодорожного пути 8 в пределах осушаемой территории 9 ниже слоя сезонного промерзания 10.

Нижняя продольная дренажная траншея 2 выполнена вплотную с верхней продольной дренажной траншеей 1 в слое сезонного промерзания-оттаивания 10, контактируя в вечномерзлыми грунтами 11.

Верхняя и нижняя продольные дренажные траншеи 1, 2 контактируют по всей длине дренажной системы, образуя единую ступенчатую траншею 12.

На боковую ступенчатую грань траншеи 13 уложен водонепроницаемый экран 3 из водонепроницаемого геосинтетического материала, например геоспана.

При этом водонепроницаемый экран 3 контактирует с грунтом откоса со стороны земляного полотна 8 и дна нижней продольные траншеи 2, а также с грунтом откоса верхней продольной дренажной траншеи 1 со стороны земляного полотна 8.

По всему периметру единой ступенчатой траншеи 12 поверх водонепроницаемого экрана 3 уложен армирующий экран 4 из синтетического нетканого материала, например, канвалана.

Верхняя траншея 1 в нижней части заполнена фракционным дренирующим материалом, который уложен на синтетический нетканый материал 4 и обернут им с образованием дрены 14.

Верхняя продольная траншея 1 в уровне ступени единой ступенчатой траншеи 12, являющейся дном нижней продольной траншеи 2, перекрыта теплоизоляционным экраном 5 в уровне ступени 15, например из пенополистирола, и в уровне рельефа 7, выше теплоизоляционного экрана 5, заполнена водонепроницаемым слоем 6, например глинистым грунтом, образующим боковую стенку верхней продольной дренажной траншеи 2.

Верхняя продольная дренажная траншея 2 заполнена фракционным дренирующим материалом, например щебнем.

Дренажная система на вечномерзлых грунтах работает следующим образом. В летний период поверхностная вода, находящаяся в нижней продольной дренажной траншее 2, и надмерзлотная грунтовая вода, находящаяся в верхней продольной дренажной траншее 1, стекает на осушаемую территорию 9 с повышенной нагорной части рельефа 7. Водонепроницаемый экран 3 препятствует проникновению этих вод на осушаемую территорию. Воды перехватываются нижней и верхней продольными дренажными траншеями 1, 2 и отводятся за пределы осушаемой территории 9, не переувлажняя грунты слоя сезонного промерзания 10 и вечномерзлые грунты 11.

Воды в траншеях 1 и 2 смачивают, находящийся в них армирующий экран 4, который благодаря капиллярным свойствам геосинтетического нетканого материала постоянно находится во влажном состоянии. В летний и зимний период из-за разницы температур грунтов в верхней и нижней траншеях 1 и 2 происходит испарение влаги с поверхности армирующего экрана 4. Испарение влаги приводит к снижению температуры грунтов слоя сезонного промерзания 10 под нижней дренажной траншеей 2 и нижней траншеей 1.

Кроме того, в нижней траншее 2 в крупнопористых грунтах дрены 14 между ними и грунтами слоя сезонного промерзания 10, а также вечномерзлыми грунтами 11 происходит конвективный теплообмен. Наличие конвективного теплообмена приводит к изменению температуры крупнопористых грунтов дрены 14 синхронно с естественным изменением температуры грунтов слоя сезонного промерзания 10. Причем создаваемый температурный режим в грунтах дрены 14 сохраняется теплоизоляционным слоем 5, гидроизоляционным слоем 3 и геосинтетическим материалом 4.

Обеспечение одинаковой температуры в грунтах дрены 14 и в грунтах слоя сезонного промерзания 10 приводит к сохранению термодинамического равновесия в грунтах слоя сезонного промерзания 10 в радиусе действия дренажной системы 12.

Термодинамическое равновесие в грунтах в радиусе действия дренажной системы 12, расположенных в нагорной части рельефа (склона) 7 и в пределах осушаемой территории 9, приводит к стабильному состоянию этих грунтов без переувлажнения и нарушения их структуры.

В результате грунты дрены 14 и грунты слоя сезонного промерзания 10 работают как одно целое, что способствует сохранению целостности этих грунтов в течение длительного времени. Выветривание грунтов слоя сезонного промерзания 10 и вечномерзлых грунтов 11 происходит естественным образом и проявляется через срок в несколько десятков лет, который сопоставим со сроком этапного перевооружения железной дороги.

    1. Обоснование выбранных вариантов

Выбранный вариант конструктивно технологического решения должен обеспечить выполнение всех требований чертежа и технических условий.

Сравнение вариантов выполняется по следующим показателям:

  • сметная стоимость, срок окупаемости;

  • эффективность использования (период стабилизации, качество);

  • трудоемкость механизации технологического процесса;

  • сохранность поверхностного слоя земляного полотна;

  • продолжительность;

  • долговечность;

  • эксплуатационные показатели;

  • надёжность;

На участке от КМ 19303+00 до КМ 19304+25 и КМ 19321+90 до КМ 19325+10 принят вариант №2, сооружение рамного лотка с устройством нагорной канавы.

Выбранный вариант является наиболее эффективным.

На геологическом разрезе видно процесс деградации мерзлоты у подошвы насыпи справа от оси пути. Для подъёма мерзлоты рамный проветриваемый лоток наиболее эффективен, т.к. способствует интенсивному охлаждению грунтов и одновременно отводу грунтовых вод, что приводит к значительному подъёму границы ВМ, использование наброски, потребует значительно большее количество время для охлаждения грунтов. Сооружение лотка с нагорной стороны для данных участков, требует меньших объёмов работ и количества техники.

На участке от КМ 19312+10 до КМ 19314+00 наиболее целесообразным принять вариант №3, сооружение двухступенчатой дренажно-водоотводной системы.

Выбранный вариант является наиболее эффективным.

По анализу геологических данных в основании насыпи находятся водоносные грунты, при водонасыщении которых в зимнее время происходит пучение земляного полотна. Устройство двухступенчатой дренажно-водоотводной системы обеспечит отвод воды вдоль насыпи и обеспечит подъём верхней границы мерзлоты. По технологичности исполнения вариантов, связанных с глубиной водоотводов, потребности в материалах и их экономическими показателями третий вариант имеет преимущество. При этом двухступенчатый дренаж устраивается только с нагорной стороны.

На участке от КМ 19326+00 до КМ 19333+50 наиболее целесообразным принять вариант №2, подкюветный дренаж.

Выбранный вариант является наиболее эффективным.

На данном участке в подошве земляного полотна залегает супесь массивной текстуры, льдистая, при оттаивании текучая, с примесью органического вещества. При устройстве охлаждающей наброски и кювета будет осуществляться отвод только поверхностных вод и частичное охлаждение насыпи ЗП. Подкюветный дренаж наиболее эффективен за счёт заглубления до линии мерзлоты, тем самым будет обеспечен подъём верхней границы мерзлоты, что предотвратит осадки земляного полотна в дальнейшем.

Берегоукрепление на участке от ПК 19294+98,84 м до ПК 19295+98,80 м наиболее целесообразным принять вариант №2, берегоукрепление с устройством контрфорса по технологии «Сеткон».

Выбранный вариант является наименее затратным по трудоёмкости и обеспечит надёжность, и долговечность.

По показателю трудности исполнения вариантов, связанным с объёмом работ, потребности в материалах и их экономическими показателями второй вариант имеет преимущество. Так как берегоукрепление ПБ 1-16 и ПЖБ 3-15II требует наиболее сложного монтажа и специфическую потребность в технике, в отличие от варианта номер два.

За счет объема и спецификации работ, увеличиваются и экономические показатели проектных мероприятий.

Объём требуемых материалов по всем вариантам приведен в табл. 5.1.

      1. Определение расчётного расхода стока воды нагорной канаве

Расчетных гидравлических характеристик (СН 435-72).

Расчет стока к канавам выполнен на основе Указаний по определению расчетных гидравлических характеристик (СН 435-72).

Расчетный расход воды , определяется по формуле предельной интенсивности стока

, (4.1)

где - суточный слой осадков вероятностью превышения ; за теплый период определяется по карте, [1, рис. 116,117,118]; - максимальный модуль стока [24, табл. 48] обеспеченностью , выраженный в долях от произведения при (коэффициент озерности района); – переходный коэффициент [10, табл. 49, рис. 119]; – коэффициент паводочного стока [10, табл.51];

Для определения (необходимое для определения ) последовательно находят:

  1. L – длину бассейна по главному логу на местности, км, и F – площадь бассейна;

  2. густоту речной и овражно-балочной сети, по формуле

(4.2)

где – сумма длин логов промежуточной русловой системы. При расчете канав ;

  1. среднюю длину склонов

(4.3)

где – для односкатных бассейнов;

  1. значение уклонов по главному логу и скату ;

  2. коэффициент шероховатости склонов [10, табл.52];

  3. гидроморфометрическую характеристику склона водосбора по формуле

(4.4)

  1. продолжительность склонового добегания мин, [10, табл.53];

  2. гидроморфометрическую характеристику русла канавы определяют по формуле

(4.5)

где – коэффициент шероховатости русла водотоков,

Исходные данные для расчета: площадь водосбора ; длина лога ; уклон лога ; уклон ската ;

категория линии дороги – IV; № района переходного коэффициента - II; категория поверхности – VI; суточный слой осадков ;
