Сальдо нарастающим итогом характеризует величину накопленной реальной денежной массы. Обеспечение положительного сальдо реальных денег в любом временном интервале выступает как обязательное условие реализуемости проекта и характеризует его финансовую состоятельность [5].
Из таблицы 3.8 видно, что срок окупаемости проекта составил 2 года эксплуатации, что говорит о весьма приемлемой окупаемости проекта и его инвестиционной привлекательности.
ЗАКЛЮЧЕНИЕ
В данном дипломном проекте была поставлена задача разработки типовых решений по созданию внутрирайонной высокоскоростной мультисервисной сети для предоставления каждому абоненту здания услуг доступа к ресурсам Интернет со скоростью обмена данными до 4 Мбит/с.
В ходе осуществления проекта были решены следующие ряды вопросов по выбору:
технологии абонентского доступа;
топологии сети доступа;
сетевого стандарта;
сетевого оборудования;
среды передачи информации.
Кроме того, были рассмотрены технические вопросы организации электрооборудования, их расчеты, а также произведено обоснование экономической эффективности проекта. Последнее показало привлекательность этого проекта.
На сегодняшний день данный вид сооружений все больше и больше заполняет город, поэтому разработанное типовое решение может быть основой для строительства сетей доступа в других районах города Хабаровска.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
Гайворонская Г.С. Проводные информационные технологии [текст]/Одесса 2006
Бакланов И.Г. NGN: принципы построения и организации [текст] /Под ред. Ю.Н. Чернышева. — М.: Эко-Трендз, 2008. — 400 с.
http://www.fibertool.ru
Голубицкая Е.А., Жигульская Г.М. Экономика связи: Учебник для вузов [текст]/. - М.: Радио и связь, 2000
Куничкина Л.И. Оценка экономической эффективности устройств СЦБ: Методические указания к курсовому и дипломному проектированию [текст]/. - Хабаровск: Изд-во ДВГУПС, 2002
Оформление выпускных квалификационных работ, дипломных работ и магистерских диссертаций по направлению «Телекоммуникации»: Метод. указания [текст]/ Сост.: О.В. Скоблецкая, А.В. Попова. — Хабаровск: Изд-во: ДВГУПС, 2009— 64 с.
http://www.cableman.ru
Приложение А.
Рисунок А.1 - Схема вертикальной прокладки
Приложение Б.

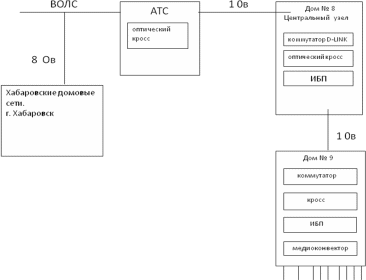

Рисунок Б.1 - Схема подключения сети в 2х подъездном 3-этажном здании
Приложение В.

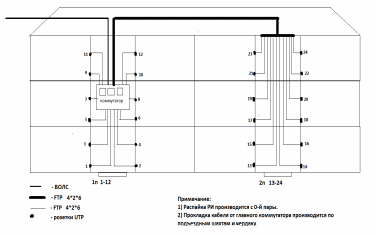

Рисунок В.1 - Схема горизонтальной прокладки
Приложение Г.
Рисунок Г.1. План коммутации в узле связи
