3 Технологический раздел
3.1 Технологическая карта восстановления пятой секции телескопической стрелы
Рисунок 3.1 – Пятая секция стрелы
Габаритные размеры пятой секции: 9670х1370х310 мм. Материал секции указан в паспорте крана WEL-TEN60, что соответствует по химическому составу 09Г2С.
Обозначение 09Г2С означает, что в стали присутствует 0,09% углерода, поскольку 09 идет до букв, далее следует буква «Г» которая означает марганец, а цифра 2 – процентное содержание до 2% марганца. Далее следует буква «С», которая означает кремний, но поскольку после С цифры нет – это означает содержание кремния менее 1%. Таким образом, расшифровка 09Г2С означает, что сталь имеет 0,09% углерода, до 2% марганца, и менее 1% кремния и поскольку общее кол-во добавок колеблется в районе 2,5% то это низколегированная сталь.
Прокат из данной марки стали используется для разнообразных строительных конструкций благодаря высокой механической прочности, что позволяет использовать более тонкие элементы чем при использовании других сталей. Устойчивость свойств в широком температурном диапазоне позволяет применять детали из этой марки в диапазоне температур от –70 до +450 С. Также легкая свариваемость позволяет изготавливать из листового проката этой марки сложные конструкции для химической, нефтяной, строительной, судостроительной и других отраслей. Высокая механическая устойчивость к низким температурам также позволяет с успехом применять трубы из 09Г2С на севере страны.
Также марка широко используется для сварных конструкций. Сварка может производиться как без подогрева, так и с предварительным подогревом до 100-120 С. Так как углерода встали мало, то сварка ее довольно проста, причем сталь не закаливается и не перегревается в процессе сварки, благодаря чему не происходит снижение пластических свойств или увеличение ее зернистости. К плюсам применения этой стали можно отнести также, что она не склонна к отпускной хрупкости и ее вязкость не снижается после отпуска. Вышеприведенными свойствами объясняется удобство использования 09Г2С от других сталей с большим содержанием углерода или присадок, которые хуже варятся и меняют свойства после термообработки. Для сварки 09Г2С можно применять любые электроды, предназначенные для низколегированных и малоуглеродистых сталей, например Э42А и Э50А.
При использовании многослойной сварки применяют каскадную сварку с током силой 40-50 Ампер на 1 мм электрода, чтобы предотвратить перегрев места сварки. После сварки рекомендуется прогреть изделие до 650 С, далее продержать при этой же температуре 1 час на каждые 25 мм толщины проката, после чего изделие охлаждают на воздухе или в горячей воде – благодаря этому в сваренном изделии повышается твердость шва и устраняются зоны напряженности.
Химический состав и механические свойства представлены в таблице ниже.
Таблица 3.1 Химический состав стали 09Г2С (%) ГОСТ 19282–73
| C | Si | Mn | Ni | S | P | Cr | N | Cu | As |
| До 0,12 | 0,5–0,8 | 1,3 – 1,7 | До 0,3 | До 0,04 | До 0,035 | До 0,3 | До 0,008 | До 0,3 | До 0,008 |
Таблица 3.2 Механические свойства стали 09Г2С
| Сортамент | σв | σт | δ 5 |
| ––––––––– | МПа | Мпа | % |
| Лист, ГОСТ 18282-73 | 520 | 225 | 21 |
Из–за несоблюдения машинистом правил эксплуатации, секция была деформирована в средней части. Разработка технологического процесса ремонта секции телескопической стрелы сводится к определению порядка операций.
Рисунок 3.2 – Дефект стрелы
Было принято решение вырезать деформированный участок секции. Отступая от вмятины по 100–150 мм в разные стороны вырезаем данный участок, с помощью дисковых отрезных инструментов.
Рисунок 3.3 – Углошлифовальная машинка BOSCH GWS 15-125 CIEH
Таблица 3.3 – Характеристики углошлифовальной машинки
| Тип машины | угловая |
| Потребляемая мощность | 1500 Вт |
| Макс. частота вращения диск | 11000 об/мин |
| Резьба шпинделя | M14 |
| Питание | От сети |
Далее замеряем вырезанный участок. По этим размерам с листового проката стали 09Г2С вырезаем нужный фрагмент для замены старой деформированной части, также необходимы уголки стальные.
3.2 Заготовительные операции
Исходные заготовки поставляются в виде листового, фасонного проката и труб.
Требования к листовому прокату регламентируется положениями ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент».
В соответствии с ним к листовому прокату устанавливаются следующие требования точности:
– по размерам с указанием размеров по толщине, ширине и длине;
– по толщине (+0,20 мм при толщине 10 мм и ширине до 1000мм)
– предоставляются требования по ширине проката в зависимости от толщины и вида кромки (+10 мм для листов с необрезной кромкой и толщиной 10мм);
– по длине проката в зависимости от толщины и ширины (+25 мм для листов толщиной 10мм и длиной свыше 2000 мм);
– по плоскостности на 1 метр длины в зависимости от точности прокатки и толщины проката (8-15 мм):
– по серповидности (2 мм на 1 м длины).
В соответствии с ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» прокат стали 09Г2С горячекатаный нормальной точности (Б), нормальной плоскости (ПН), с необрезной кромкой (НО), размером по ГОСТ 19903-74 10×970×900 мм, горячекатаный без термической обработки и нетравленый, группа поверхности 5д имеет обозначение:
Упаковка в пачки, маркировка, транспортирование и хранение – по ГОСТ 7566-81.
Листы упаковываются в пачки. Пачки или пакеты должны быть обвязаны упаковочной лентой по ГОСТ 3560-73, ГОСТ 6009-74.
Листы транспортируют всеми видами транспорта в соответствии с правилами перевозки, действующими на данном виде транспорта, и условиями погрузки и крепления грузов.
Резка должна проводиться под прямым углом. Косина реза и серповидность не должны выводить листы за номинальные размеры по ширине и длине.
При изготовлении проката в листах с необрезной кромкой надрывы и другие дефекты (если они имеются на кромках) не должны превышать половины предельных отклонений по ширине и выводить листы за номинальный размер по ширине, указанной в заказе.
Измерение толщины проката проводят на расстоянии не менее 100 мм от торцов и не менее 40 мм от кромок.
Выпуклость или вогнутость боковых граней проката не должна превышать предельных отклонений по ширине.
Требования к уголкам стальным равнополочным регламентируются положениями ГОСТ 8509-93.
В соответствии с ним к фасонному прокату устанавливаются следующие требования точности:
а) по размеру и толщине полки ± 3-5% (обычной точности);
б) по точности прокатки – класса В (обычной точности)
С листового проката замеренный участок режется с помощью гильотинных ножниц НГ–16. Гильотинные ножницы предназначены для продольной и поперечной резки листового металла.
Машина для резки листового и профильного материала НГ16 предназначена для резки листовой и профильной стали обыкновенного качества и углеродистой качественной конструкционной с временным сопротивлением σв ≤ 500 МПа. Ножницы могут применяться в заготовительных и ремонтных цехах предприятий различных отраслей промышленности.

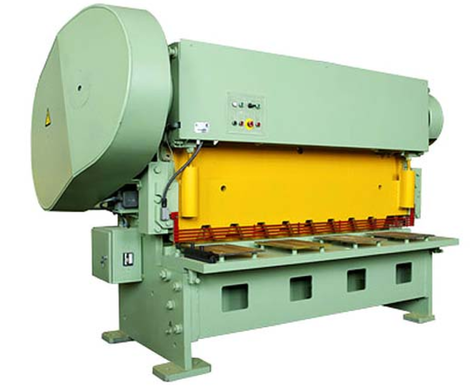

Рисунок 3.4 – Общий вид гильотинных ножниц НГ-16

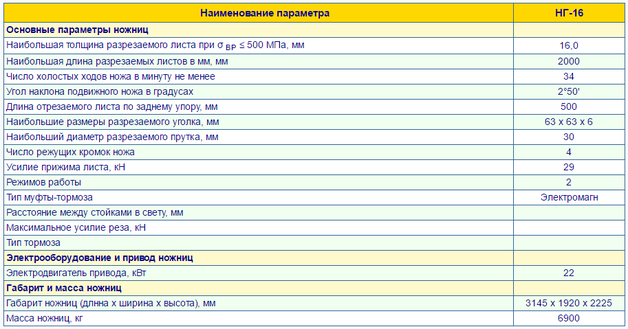

Таблица 3.4 – технические характеристики гильотинных ножниц НГ–16
Фасонный прокат отрезается с помощью ленточной пилы Корвет 425. Пила предназначена для резки металлических заготовок из различных сплавов. Пила ленточная позволяет, выполнит чистый рез, с достаточно качественным торцом, образующимся после реза. На станок установлены тиски с возможностью поворота от 45 до 90 градусов.
Рисунок 3.5 – Пила ленточная Корвет 425
Таблица 3.5 – технические характеристики пилы корвет 425
| Номинальная потребляемая мощность двигателя, | 1500 Вт |
| Номинальное напряжение питания, | 380/50 В/Гц |
| Тип электродвигателя | Асинхронный |
| Передача ременная и червячный редуктор | |
| Число скоростей | 4 |
| Скорость движения пильной ленты, | 26, 50, 73, 95 м/сек |
| Размер пильного полотна, | 3280х27х0.9 мм |
| Угол поворота тисков, | 0 – 45 градусов |
| Максимальный диаметр разрезаемой заготовки под углом 90°/45°, | 254/150 мм |
| Максимальный размер разрезаемой прямоугольной заготовки под углом 90°/45°, | 150х457/150х190 мм |
| Масса нетто/брутто, | 310/385 кг |
Точность изготовления деталей должны соответствовать Н14; h14, IT12/2 ГОСТ.
