На основе выше изложенного, можно сделать вывод о том, что при правильных противопожарных мероприятиях, выборе пожарного оборудования, и при грамотном обучении персонала подстанции технике пожарной безопасности, можно эффективно противодействовать пожарам, а также вовремя предотвращать пожароопасные ситуации.

1. ЭЛЕКТРОБЕЗОПАСНОСТЬ ПРИ ПРОИЗВОДСТВЕ РАБОТ В ЭЛЕКТРОУСТАНОВКАХ

1. Классификация условий труда по степени вредоносности и опасности

Чтобы выявить вредные и опасные производственные факторы производиться аттестация рабочих мест по условиям труда – это система анализа и оценки состояния рабочих мест. Целью аттестации может являться: проведение оздоровительных мероприятий; ознакомление работающих с условиями труда; сертификация работ по охране труда; подтверждение или отмена права предоставления компенсаций и льгот работникам, занятым на тяжелых работах и работах с вредными и опасными условиями труда.

Классификация основных форм трудовой деятельности человека и условийтруда (по показателям вредности и опасности факторов производственной среды, тяжести и напряженности трудового процесса) применяется для гигиенической оценки условий и характера труда на рабочих местах с целью:

– контроля условий труда работника на соответствие действующим санитарным правилам и нормам;

– проведения оздоровительных мероприятий и оценки их эффективности;

– создания банка данных по условиям труда;

– аттестации рабочих мест по условиям труда на них и сертификации работпо охране труда в организации;

– расследования случаев профессиональных заболеваний;

– установления уровней профессионального риска для разработки профилактических мероприятий и обоснования мер социальной защиты работающих.

Разработана организациями Госсанэпиднадзора Минздрава России и изложена в нормативном документе ГОСТ 12.0.003–74 – «Опасные и вредные производственные факторы классификация».

Трудовой кодекс Российской Федерации определяет вредный производственный фактор как производственный фактор, воздействие которого на работника может привести к его заболеванию, а опасный производственный фактор как производственный фактор, воздействие которого на работника может привести к его травме.

Так, под вредным производственным фактором понимается такой фактор производственной среды и трудового процесса, воздействие которого на работающего при определенных условиях (интенсивность, длительность и др.) может вызвать профессиональное заболевание, временное или стойкоеснижение работоспособности, повысить частоту соматических и инфекционных заболеваний, привести к нарушению здоровья потомства.

Под опасным производственным фактором понимается фактор производственной среды и трудового процесса, который может явиться причиной острого заболевания или внезапного резкого ухудшения здоровья, смерти.

Вредными производственными факторами на контактной сети могут быть следующие:

– температура, влажность, скорость движения воздуха, тепловое излучение;

– неионизирующие электромагнитные поля и излучения: электростатические поля, постоянные магнитные поля (в том числе и геомагнитное), электрические и магнитные поля промышленной частоты (50 Гц), электромагнитные излучения радиочастотного диапазона, электромагнитные излучения оптического диапазона (в том числе л ультрафиолетовое);

– вибрация (локальная, общая);

– естественное освещение (отсутствие или недостаточность);

– искусственное освещение (недостаточная освещенность, прямая и отраженная слепящая блескость, пульсация освещенности).

К опасным факторам производственной средына контактной сетиотносятся: электрический ток; движущиеся машины, механизмы, материалы, изделия; части разрушающихся конструкций; падающие с высоты предметы; острые кромки предметов и др.

Основным опасным производственным фактором на контактной сети является опасность поражения электрическим током.

1. Источники опасности поражения электрическим током

Электропитание контактной сети электрифицированных железных дорог осуществляется на переменном токе с напряжением 25 кВ на постоянном токе с напряжением 3 кВ. Источниками возможного поражения людей электрическимтоком на рабочих местах могут быть неисправности в сетях электроснабжения, в электрооборудовании машин и механизмов, незнание или несоблюдение правил электробезопасности. Электробезопасность – система организационных, правовых и технических мер, обеспечивающих защиту работников от воздействия электрического тока.

Обслуживание электрического оборудования часто связано с верхолазными работами, они также травмоопасны. К ним относятся работы по монтажу или ремонту оборудования, выполняемые на высоте более 5 м от поверхности земли (от перекрытия или рабочего настила). При этом основным средством, предохраняющим работающих от падения, является предохранительный пояс.

Воздействия электрического тока на человека чрезвычайно разнообразны. Они зависят от множества факторов. По характеру воздействияразличают: термическое, электролитическое, химическое, биологическое и механическое.

Термическое действие тока проявляется ожогами отдельных участков тела; почернением и обугливанием кожи и мягких тканей; нагревом до высокой температуры органов, расположенных на пути прохождения электрического тока, кровеносных сосудов и нервных волокон, вызывающим в них функциональные расстройства.

Электролитическое действие тока проявляется в разложении различных жидкостей организма на ионы, нарушающем их свойства.

Химическое действие тока выражается в возникновении химических реакций в крови, лимфе, нервных волокнах с образованием новых веществ, несвойственных организму.

Биологическое действие тока проявляется в раздражении и возбуждениитканей организма, возникновении судорог, в остановке дыхания, изменениирежима сердечной деятельности.

Механическое действие тока приводит к сильным сокращениям мышц, вплоть до их разрыва, к разрывам кожи, кровеносных сосудов, переломам костей, вывихам суставов, расслоению тканей.

По видам поражения различают электротравмы и электрические удары:

Электротравмы – это местные поражения (ожоги, электрические знаки, металлизация кожи, механические повреждения, электроофтальмия).

Токовые ожоги подразделяются на контактные и дуговые. Контактные возникают в месте контакта кожи с токоведущей частью электроустановки с напряжением не выше 2 кВ. Дуговые – в местах, где возникла электрическая дуга, обладающая высокой температурой и большой энергией. Дуга может вызвать обширные ожоги тела, обугливание и даже полное сгорание больших участков тела. Электрические знаки – это уплотненные участкисерого или бледно-желтого цвета на поверхности кожи человека, подвергнувшейся действию тока. Как правило, в месте электрического знакакожа теряет чувствительность. Металлизация кожи – внедрение в верхние слои кожи мельчайших частиц металла, расплавившегося под действием электрической дуги или заряженных частиц электролита из электролизных ванн. Электроофтальмия – это воспаление наружных оболочек глаз в результате воздействия мощного потока ультрафиолетовых лучей при электрической дуге. Возможно повреждение роговой оболочки, что особенно опасно.

Электрические удары – это общие поражения, связанные с возбуждением тканей проходящим через них током (нарушения функционирования центральной нервной системы, органов дыхания и кровообращения, потеря сознания, расстройства речи, судороги, нарушение дыхания, вплоть до остановки, мгновенная смерть).

Степень поражения электрическим током зависит от:

– общего электрического сопротивления или обратного ему параметра – проводимости организма, которые зависят от индивидуальных особенностей тела человека;

– параметров электрической цепи (напряжение, сила и род тока, частота колебаний), под действие которой попал человек;

– пути прохождения тока через тело человека;

– условий включения в электросеть;

– продолжительности воздействия;

– условий внешней среды (температура, влажность, наличие токопроводящей пыли.

Путь электрического тока через тело человека во многом определяет степень поражения организма. Наиболее часто в практике встречаются такие варианты (рисунок 9.1):

– человек дотрагивается двумя руками до токоведущих проводов или частейоборудования, находящихся под напряжением. Вэтом случае движениетока идет от одной руки к другой через легкие и сердце. Путь этот принято называть «рука-рука»;

– при прикасании одной рукой к источнику тока, стоя двумя ногами на земле; путь протекания тока «рука-ноги»;

– при стекании тока на землю от неисправного электрооборудования. Земляв радиусе до 20 м получает потенциал напряжения, уменьшающийся судалением от заземлителя. Человек, стоящий обеими ногами в этой зоне, оказывается под разностью потенциалов, так как каждая из его ног получает разный потенциал напряжения, зависящий от удаленности от заземлителя. Врезультате возникает электрическая цепь «нога-нога», напряжение которой называют шаговым;

– прикосновение головой к токоведущим частям может создать электрическую цепь, где путь тока будет: «голова-руки» или «голова-ноги».

Наиболее опасными являются те варианты, в которых в зону поражения попадают жизненно важные органы и системы организма – головной мозг, сердце, легкие. Это цепи: «голова-руки», «голова-ноги», «руки-ноги», «рука-рука» .

Так, переменный ток частотой 50 Гц и напряжением 220 В, которые являются стандартными для отечественных электрических сетей, при прохождении по пути «рука-нога» в зависимости от силы тока может оказывать различное воздействие [17].

Влияние силы тока на организм человека при условии его прохождения по путям «рука-рука» и «рука-нога» представлено в таблице 9.1.

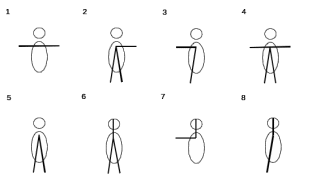

1 – «рука-рука»; 2 – «рука-ноги»; 3 – «рука-нога»; 4 – «руки-ноги»;
5 – «нога-нога»; 6 – «голова-ноги»; 7 – «голова-рука»; 8 – «голова-нога»

Рисунок 9.1 – Варианты путей прохождения электрического
тока через тело человека

Таблица 9.1 – Характер воздействия силы тока на организм человека

Степень опасности поражения электрическим током зависит также от условий попадания человека в электросеть [20]. На производстве используются следующие виды электрических сетей: трехфазные электрические сети с изолированной нейтралью (рисунок 9.2); трехфазные электрические сети с заземленной нейтралью; однофазные электрические сети для каждой из которых характерны свои степени опасности.

Рисунок 9.2 – Схема прикосновения к трехфазной электрической
сети с изолированной нейтралью

На рисунке 9.2. приняты следующие обозначения:

а – однофазное прикосновение;

б – двухфазное прикосновение;

А, В, С – фазные провода электрической сети;

r_А, r_В, r_С – активные сопротивления утечки на землю;

с_А, с_В, с_С – емкости фазных проводов по отношению к земле;

I_ч.а – ток, проходящий через человека при замыкании на землю;

I_ч.б – ток, проходящий по пути «рука-рука» через человека при замыкании двух фаз.

Изученные последствия электротравм и рассчитанные величины токов для перечисленных случаев позволяют сделать следующие выводы: для трехфазных сетей с любым режимом нейтрали самым опасным является двухфазное прикосновение (одновременно к двум проводам исправной сети). Если человек замыкает своим телом два фазных провода действующей установки, он попадает под полное линейное напряжение сети. Ток при этом проходит по наиболее опасному пути – «рука–рука», величина тока максимальна, т.к. в сеть включается только невысокое по величине сопротивление тела человека (в расчетах принимается 1000 Ом). Двухфазное прикосновение к действующим частям установки уже при напряжении 100 В может оказаться смертельным. Ток, проходящий через тело человека можно рассчитать по формуле:

(9.1)

где U – напряжения под которое попал человек, В; R_ч – расчетное сопротивления человека, Ом.
