Система водоснабжения относится к I категории. Обеспеченность минимальных среднемесячных расходов воды поверхностных источников составляет 95 %.

Расчетное суточное водопотребление определяется для каждого потребителя в отдельности, а затем суммируется.

Расчетный расход воды населением на хозяйственно - питьевые нужды в сутки наибольшего водопотребления, м³/сут, определяется по формуле

, (1)

q_ж – удельное водопотребление, л/сут. Принимаем в соответствии со степенью благоустройства по [1] и равняется q_ж =250 л/сут;

N_ж – расчетное число жителей, чел. В поселке проживает 16000 человек.

,м³/сут

Расчетный расход воды на хозяйственно-питьевые нужды в сутки наибольшего водопотребления, м³/сут, определяется по формуле

(2)

где - коэффициент суточной неравномерности водопотребления, учитывает уклад жизни населения, степень благоустройства зданий, изменения водопотребления по сезонам года и дням недели. принимается равным 1,3.

м³/сут

Расход воды на полив зеленых насаждений территории, м³/сут, определяется по формуле

, (3)

где – удельное среднесуточное потребление воды на поливку в расчете на одного жителя, л/чел сут, принимается равным 50 л/ чел сут.

м³/сут

Расчетное суммарное водопотребление поселка, м³/сут, определяется по формуле

, (4)

м³/сут

Расчетный максимальный часовой расход воды, м³/ч, определяется по формуле

, (5)

где - максимальный коэффициент часовой неравномерности, ед.

Максимальный коэффициент часовой неравномерности, ед, определяется по формуле

= , (6)

где – коэффициент, учитывающий степень благоустройства зданий, принимается равным 1,2;

– коэффициент, учитывающий число жителей в населенном пункте, по [1] принимается равным 1,24.

= 1,2 · 1,24 = 1,488

Принимается коэффициент часовой неравномерности равный 1,5.

м³/ч

Выбирается режим водопотребления, соответствующий К_{час.макс} = 1,5. Вычерчивается график водопотребления по часам суток.

Суммарный расход воды по каждому часу складывается из потребления воды населением, потреблением воды котельными, потреблением воды ПМС -217, РЖД и полива. Расчет ведется в табличном виде и сводится в таблицу 2.

После расчета суммарного водопотребления по часам всех потребителей воды, необходимо вычислить подачу воды насосами второго подъема.

Принимается двухступенчатый график подачи воды насосами второго подъема (рис. 1). После анализа графика водопотребления, принимаются часы с 24 до 5 к первой ступени подачи воды, часы с 5 до 24 относятся ко второй ступени подачи воды. Полив принимается в 7 часов – с 6 до 9 и с 18 до 22.

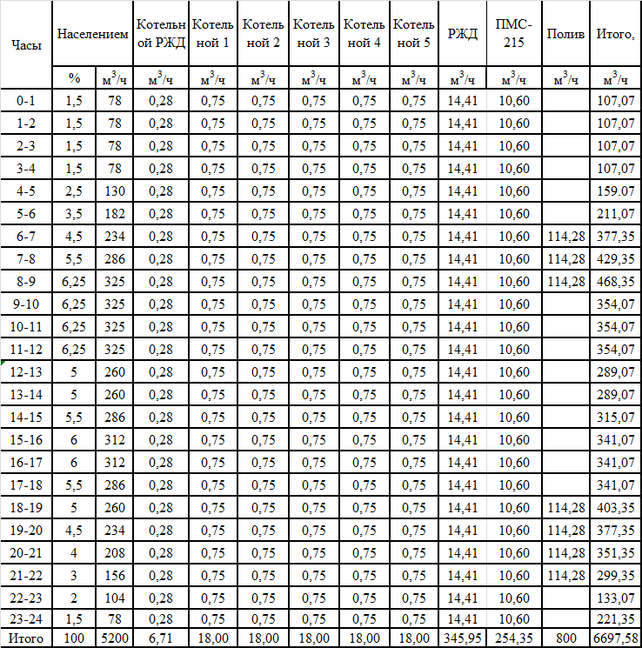

Таблица 2 – Ведомость водопотребления

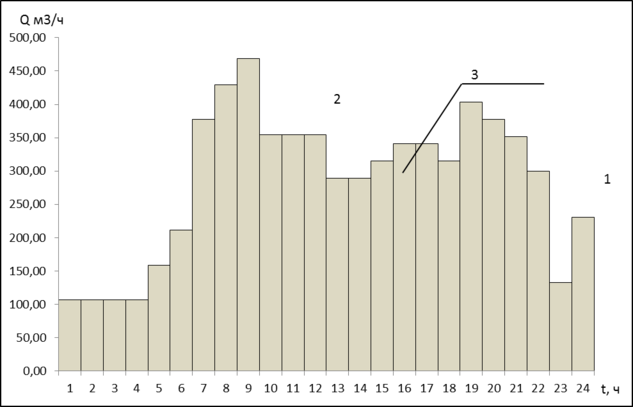

1- первая ступень подачи; 2 – вторая ступень подачи; 3 – график водопотребления

Рисунок 1 – График водопотребления всех потребителей, совмещенный с режимом работы НС-2

Производительность насосов каждой ступени, м³/ч, определяется по формулам:

, (7)

, (8)

где и – суммарное водопотребление в периоды минимального и максимального разбора воды, м³/ч;

и – продолжительность периодов минимального и максимального разбора воды, принятые 5 и 19 ч.

м³/ч;

м³/ч

Определение регулирующей емкости бака сведена в таблицу 3.

Таблица 3 - Определение регулирующей емкости бака

Часы суток	Водопотребление, м3/ч	Подача насосами, м3/ч	Поступление в башню, м3/ч	Расход из башни, м3/ч	Остаток в башне, м3/ч
0-1	107,07	129,9	22,86		22,86
1-2	107,07	129,9	22,86		45,72
2-3	107,07	129,9	22,86		68,57
3-4	107,07	129,9	22,86		91,43
4-5	273,35	318,3	44,97		136,39
5-6	325,35	318,3	-7,034		129,36
6-7	377,35	318,3		59,03	70,33
7-8	315,07	318,3		-3,246	73,57
8-9	354,07	318,3		35,75	37,82
9-10	354,07	318,3	-35,75		2,07
10-11	354,07	318,3	-35,75		-33,69
11-12	354,07	318,3	-35,75		-69,44
12-13	289,07	318,3		-29,25	-40,20
13-14	289,07	318,3		-29,25	-10,95
14-15	315,07	318,3	3,246		-7,70
15-16	341,07	318,3	-22,75		-30,46
16-17	341,07	318,3	-22,75		-53,21
17-18	315,07	318,3		-3,246	-49,96
18-19	289,07	318,3		-29,25	-20,72
19-20	263,07	318,3	55,25		34,53
20-21	351,35	318,3		33,03	1,50
21-22	299,35	318,3	18,97		20,46
22-23	247,35	318,3	70,97		91,43
23-24	221,35	129,9		91,42	0,00
Итого	6697,64	6698	525,6	525,6	0,00

Регулирующий объем W_р равен сумме максимального и минимального значений, полученных в графе «Остаток в баке». В графе «Остаток в баке» получены значения: максимальное значение 136,39 м³, минимальное значение -69,44 м³.

Назначенный режим работы НС 2 считается рациональным, если он требует наличия в системе водоснабжения водонапорного бака с регулирующим объемом, не превышающим 5% от суточной производительности станции. Проверяем это условие.

м³.

Принят рациональный режим работы НС-2 с башней в конце сети.

2.2 Выбор расчетных случаев для гидравлического расчета водопроводной сети

Водоводы служат для подачи воды от НС-2 к потребителю. Водовод выполнен стальным в две нити равных диаметров. Совокупность магистралей представляет собой кольцевую сеть, состоящую из 10-и колец и 24 участков. Водонапорная башня размещена в 7 узле – в самой высокой точке города.

Трубопроводы кольцевой сети прокладываются вдоль проезжих частей. Трассировка водовода и сети представлена на рисунке 2.

Водопроводная сеть с водонапорной башней рассчитывается на следующие расчетные случаи работы сети:

1. Час максимального водопотребления.
