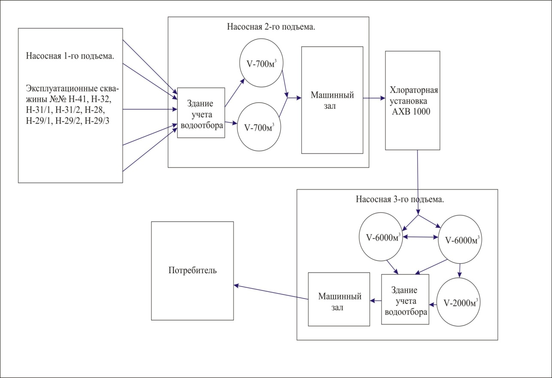

Рисунок 1 - Принципиальная схема водоснабжения Верхне-Нерюнгринским
групповым водозабором
Питьевое и хозяйственно-бытовое водоснабжение населения г. Нерюнгри и п. Серебряный Бор, частично осуществляется Верхне-Нерюнгринским групповым водозабором (скважинами №№ Н-28, Н-29/1, Н-29/2, Н-29/3, Н-31/1, Н-31/2, Н-32, Н-41).
Водоподготовка доставляемой потребителю воды осуществляется методом хлорирования. Основной принцип водоподготовки вод Верхне-Нерюнгринского водозабора следующий:
- добываемые воды из скважин поступают на станцию 2-го подъема;
- по магистральному водоводу происходит подача воды на территорию станции 2-го подъема Нерюнгринского водозабора, где расположено здание хлораторной;
- после хлораторной, подача воды на станцию 3-го подъема;
- подача воды от станции 3-го подъема потребителю.
В здании хлораторной установлено три вакуумных хлоратора АХВ 1000.
2.1. Текущее состояние действующего водозабора и режима
его эксплуатации.
Верхне-Нерюнгринский групповой водозабор эксплуатируется с 1986 года с постепенным увеличением числа эксплуатационных скважин и наращиванием водоотбора:
- с 1986 г. введены в эксплуатацию скважины №№ Н-28, Н-29/1, Н-29/2, Н-29/3;
- с 1990 г. введены в эксплуатацию скважины №№ Н-31/1, Н-31/2, Н-32, Н-41.
Режим эксплуатации водозабора – непрерывный в суточном и годовом разрезе. Основные данные по водозаборным скважинам приведены в Таблицt 3
Таблица 3 - Основные данные по водозаборным скважинам
| Скважина | Адрес размещения | Год ввода | Глубина, м | Дебит, м3/час. | Назначе-ние | Организация водозабора |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Н-41 | На левом берегу р. В.Нерюнгра в 2,9 км от станции 2-го подъема | 1990 | 197 | 160 | Питьевое и хоз-бытовое водоснабжение населения г. Нерюнгри и п. Сер. Бор | павильон |
| Продолжение таблицы 3 | ||||||
| Н-31/1 | На левом берегу р. В.Нерюнгра в 1,2 км от станции 2-го подъема | 1990 | 201,8 | 210 | - // - | павильон |
| Н-31/2 | Рядом со скважиной Н-31/1 | 1990 | 203,3 | 65 | - // - | павильон |
| Н-32 | На левом берегу р. В.Нерюнгра в 1,1 км от станции 2-го подъема | 1990 | 199 | 120 | - // - | павильон |
| Н-28 | На левом берегу р. В.Нерюнгра на территории станции 2-го подъема | 1986 | 201,8 | 120 | - // - | павильон |
| Н-29/1 | На левом берегу р. В.Нерюнгра на территории станции 2-го подъема | 1986 | 190 | 210 | - // - | павильон |
| Н-29/2 | На левом берегу р. В.Нерюнгра на территории станции 2-го подъема | 1986 | 205 | 210 | - // - | павильон |
2.2. Конструкция скважин
Параметры скважин № Н-41, № Н-31/1, № Н-32, 31/2,№ Н-28, № Н-29/1,
№ Н-29/2, № Н-29/3 приведены в Таблице 4,5,6,7,8,9,10,11.
Таблица 4 - Параметры скважины № Н-41
| Глубина, м | 197,0 |
| Конструкция, м/мм | +0,50-18,0 м – диаметр обсада – 630 мм (затрубная цементация); +0,50-25,0 м - диаметр обсада - 426 мм; +0,50-74,0 м - диаметр обсада – 325 мм; 74-197,0 м – открытый ствол, диаметр бурения – 243 мм |
| Тип, диаметр, интервал и длина рабочей части фильтра, мм/м | Фильтр – дырчатый, диаметром 325 мм. Фильтровая часть, длиной 33 м установлена в интервале 29-62 м |
| Статический уровень, м; Дата замера | 3,12 29.12.1990 г. |
| Скважинный каротаж | Нет сведений |
| Абсолютная отметка устья, м | 838 |
Таблица 5 - Параметры скважины № Н-31/1
| Глубина, м | 201,8 |
| Конструкция, м/мм | +0,50-10,0 м – диаметр обсада – 426 мм (затрубная цементация); +0,50-42,0 м - диаметр обсада - 325 мм; 42-74 м – открытый ствол, диаметр бурения – 295 мм 74-201,8 м – открытый ствол, диаметр бурения – 243 мм |
| Тип, диаметр, интервал и длина рабочей части фильтра, мм/м | Фильтр – дырчатый, диаметром 325 мм. Фильтровая часть, длиной 21 м установлена в интервале 11-32 м |
| Продолжение таблицы 4 | |
| Статический уровень, м; Дата замера | 3,3 07.12.1990 г. |
| Скважинный каротаж | Нет сведений |
| Абсолютная отметка устья, м | 847 |
Таблица 6 - Параметры скважины № Н-31/2
| Глубина, м | 203,3 |
| Конструкция, м/мм | +0,45-9,0 м – диаметр обсада – 530 мм (затрубная цементация); +0,45-25,0 м - диаметр обсада - 426 мм (затрубная цементация); +0,45-80 м - диаметр обсада – 325 мм; 80-150 м – открытый ствол, диаметр бурения – 295 150-203,3 м – открытый ствол, диаметр бурения – 243 мм |
| Тип, диаметр, интервал и длина рабочей части фильтра, мм/м | Фильтр – дырчатый, диаметром 325 мм. Фильтровая часть, длиной 33 м установлена в интервале 47-80м |
| Статический уровень, м; Дата замера | 3,5 07.12.1990 г. |
| Скважинный каротаж | Нет сведений |
| Абсолютная отметка устья, м | 847 |
Таблица 7 - Параметры скважины № Н-32
| Глубина, м | 199 |
| Конструкция, м/мм | +0,30-5,2 м – диаметр обсада – 530 мм (затрубная цементация); +0,30-42,0 м - диаметр обсада - 325 мм (затрубная цементация); 42-199 м - открытый ствол, диаметр бурения – 243 мм; |
| Тип, диаметр, интервал и длина рабочей части фильтра, мм/м | Фильтровая колонна утсутствует |
| Статический уровень, м; Дата замера | 4,1 07.12.1990 г. |
| Скважинный каротаж | Нет сведений |
| Абсолютная отметка устья, м | 828 |
Таблица 8 - Параметры скважины № Н-28
| Глубина, м | 201,8 |
| Конструкция, м/мм | 0,45-6,0 м – диаметр обсада – 630 мм (затрубная цементация); 0,45-25,0 м – диаметр обсада – 426 мм (затрубная цементация); +0,45-50 м - диаметр обсада – 325 мм; 50-90 м – открытый ствол, диаметр бурения – 295 мм; |
| Тип, диаметр, интервал и длина рабочей части фильтра, мм/м | Фильтр – дырчатый, диаметром 325 мм. Фильтровая часть, длиной 25 м установлена в интервале 25-50 м. |
| Статический уровень, м; Дата замера | 9,4 30.10.1986 г. |
| Скважинный каротаж | Нет сведений |
Таблица 9 - Параметры скважины № Н-29/1
| Глубина, м | 190 |
| Конструкция, м/мм | +0,6-6,0 м – диаметр обсада – 630 мм (затрубная цементация); 0,6-25,0 м – диаметр обсада – 426 мм (затрубная цементация); +0,6-50 м - диаметр обсада – 325 мм; 50-150 м – открытый ствол, диаметр бурения – 295 мм; 150-190 м – открытый ствол, диаметр бурения – 214 мм; |
| Тип, диаметр, интервал и длина рабочей части фильтра, мм/м | Фильтр – дырчатый, диаметром 325 мм. Фильтровая часть, длиной 10 м установлена в интервале 40-50 м. |
| Скважинный каротаж | Нет сведений |
| Абсолютная отметка устья, м | 824 |
Таблица 10 - Параметры скважины № Н-29/2
| Глубина, м | 205 |
| Конструкция, м/мм | +0,6-6,0 м – диаметр обсада – 630 мм (затрубная цементация); 0,6-25,0 м – диаметр обсада – 426 мм (затрубная цементация); +0,6-50 м - диаметр обсада – 325 мм; 50-205 м – открытый ствол, диаметр бурения – 214 мм; |
| Тип, диаметр, интервал и длина рабочей части фильтра, мм/м | Фильтр – дырчатый, диаметром 325 мм. Фильтровая часть, длиной 10 м установлена в интервале 40-50 м. |
| Статический уровень, м; Дата замера | 9,4 10.11.1986 г. |
Таблица 11 - Параметры скважины № Н-29/3
| Глубина, м | 201,3 |
| Конструкция, м/мм | +0,6-6,0 м – диаметр обсада – 630 мм (затрубная цементация); 0,6-25,0 м – диаметр обсада – 426 мм (затрубная цементация); +0,6-50 м - диаметр обсада – 325 мм; 50-201,3 м – открытый ствол, диаметр бурения – 295 мм; |
| Тип, диаметр, интервал и длина рабочей части фильтра, мм/м | Фильтр – дырчатый, диаметром 325 мм. Фильтровая часть, длиной 10 м установлена в интервале 40-50 м. |
| Статический уровень, м; Дата замера | 9,5 08.09.1986 г. |
| Скважинный каротаж | Нет сведений |
| Абсолютная отметка устья, м | 824 |
Эксплуатационные скважины №№ Н-28, Н-29/1, Н-29/2, Н-29/3, Н-31/1, Н-31/2, Н-32, Н-41 Верхне-Нерюнгринского группового водозабора производят забор воды, либо через фильтровую колонну + открытый ствол, либо через один открытый ствол. Данные по водоприемной части эксплуатационных скважин приведены в таблице 12
