правильность выполнения вентиляционного канала;
правильность выполнения конька, ендовы, карнизов;
правильность установки и закрепления лестницы, переходных мостиков, лестницы на крыше, правильность устройства системы водоотвода.
Приемка работ должна сопровождаться тщательным осмотром ее поверхности и особенно в ендовах, на карнизных участках, в местах устройства конька, всей водоотводящей системы.
Выполненная кровля из металлочерепицы должна удовлетворять следующим требованиям:
все листы металлочерепицы, в том числе коньковые элементы должны быть плотно прикреплены к обрешетке, без перекосов, с соблюдением нахлесток, с соблюдением размера выноса обрешетки. На поверхности листов металлочерепицы не должно быть повреждений, изломов, вмятин, царапин.
Обнаруженные при осмотре готовой кровли производственные дефекты должны быть исправлены до сдачи дома в эксплуатацию.
Приемка готовой кровли должна быть оформлена актом с оценкой качества работ.
Приемка выполненных работ подлежит освидетельствованию актам скрытых работ, в том числе выполненной пароизоляции, теплоизоляции, гидроизоляционного слоя (если эти элементы конструкции имеются), устройство антенн, растяжек, стоек, мансардных окон.
Требования к качеству кровель и предметы контроля приведены в таблице 3.
Все кровельные работы следует выполнять в соответствии с требованиями утвержденного проекта производства работ, с которым он должен быть ознакомлен, проект производства работ должен находиться на строительной площадке.
Запрещается производить кровельные работы "во время гололеда, тумана, исключающего видимость в пределах фронта работ, грозы и ветра скоростью 15 м/с и более.
При выполнении работ на влажных кровлях, а также при работе на крыше с уклоном более 20° независимо от уклона кровельщик должен пользоваться:
предохранительными поясами и страховочными канатами толщиной не менее 15 мм; места закрепления карабина должны быть указаны мастером или прорабом; канаты для закрепления поясов не должны тереться на острых 1ранях строительных конструкций, а в таких местах следует уложить предохранительные подкладки;
нескользящей обувью (войлочной, валяной)
Допуск рабочих на крыши осуществляется только после проверки исправности несущего основания.
В связи с возможным падением с крыши инструмента, материалов необходимо устраивать вдоль наружных стен зданий ограждение зоны в соответствии со СНиП 12 – 03 – 2001.
Ежедневно по окончании работы крышу следует очищать от остатков материала и мусора, загружая последние в контейнеры или бачки, и опускать их на землю с помощью крана или лебедок. Сбрасывать мусор с крыши не допускается.
Пускатель или рубильник для включения электромеханизмов должен находиться в ящике, запираемом на замок. При уходе с рабочего места все электромеханизмы и электроинструмент должны обесточиваться.
При работе на скатах со значительным уклоном (более 20°) при отсутствии ограждающих парапетов или решеток, необходимо пользоваться предохранительными поясами, привязывая их к устойчивой конструкции здания. При работе на свесах кровли привязывание необходимо независимо от величины уклона крыши.
Элементы и детали кровель из металлочерепицы подавать на рабочие места в заготовленном виде.
Во время перерывов в работе инструмент и материалы должны быть закреплены на крыше или убраны. Все работающие на объекте должны быть обеспечены защитными касками.
При выполнении работ, на которые выдается наряд-допуск, кровельщик должен пройти текущий инструктаж, который регистрируется в наряде-допуске.
После каждого вида инструктажа кровельщик должен пройти проверку знаний, усвоенных им при инструктаже, которую осуществляет лицо, проводившее инструктаж.
Кровельщик, не усвоивший инструктаж или показавший при проверке знаний по безопасности труда неудовлетворительные знания, к самостоятельной работе не допускается, он обязан вновь пройти инструктаж и проверку знаний.
На крышах с уклоном от 0° до 30°, оборудованных парапетами или ограждениями, разрешается работать без привязывания. При работе на свесах кровли следует применять переносное предохранительное ограждение.
Таблица 2 – График выполнения работ
| Наименование работ | Ед. изм. | Объем работ | Трудоем. на ед. изм. чел. - ч | Трудоем. на весь объем работ, чел. – см. | Состав бригады (звена), используемые механизмы | Рабочие смены | |||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | ||||||
| Монтаж стропильных рам и отдельных элементов конструкции с помощью крана МКГ-20 | шт. | 55 | 16,5 | 0,7 | Монтажники: 5-ого разр.-1 4 3-ого разр.-1 Кран МКГ-20 | ||||||||
| Односторонняя сварка соединений со скосом кромок и углом разделки 50° (тип шва С17), нижняя | на 10 м шва | 1,2 | 4,68 | 0,3 | Сварщик: 4 | ||||||||
| Укладка плит пенополистирола толщиной 200 мм. | 100 м2 слоя | 10,9 | 196,2 | 12,3 | Изолировщик: 3-ого разр.-1 2-ого разр.-1 | | |||||||
| Укладка прогонов из деревянных брусьев | 100 м прогонов | 6,2 | 167,4 | 10,5 | Плотник: 5-ого разр.-1 3-ого разр.-1 | | |||||||
| Укладка гидроизоляции (полиэтиленовая пленка) | 100 м2 | 10,9 | 49,05 | 3,1 | Изолировщик: 3-ого разр.-1 2-ого разр.-1 | | | ||||||
| Укладка обрешетки по прогонам с шагом 350 мм | 100 м2 ската крыши | 10,9 | 147,15 | 9,2 | Плотник: 5-ого разр.-1 3-ого разр.-1 | | |||||||
| Укладка листов металлочерепицы | 100 м2 покрытия | 10,9 | 501,4 | 15,7 | Кровельщики: Изолировщик: 3-ого разр.-1 2-ого разр.-1 Плотник: 5-ого разр.-1 3-ого разр.-1 | | |||||||
| Обслуживание монтажного крана | - | - | - | 7 | Машинист 6 | ||||||||
-ого разр.-1
-ого разр.-1Таблица 1 – Калькуляция трудовых затрат
| Обоснование | Наименование работ | Ед. изм | Объем работ | Норма времени на ед. изм., чел.-ч. | Затраты труда на весь объем работ, чел.-ч. | Расценка на ед. изм., руб..-коп. | Основная заработная плата, руб.-коп. |
| §Е5-1-6 табл.2;1.б табл.2;3.б | Монтаж стропильных рам и отдельных элементов конструкции с помощью крана МКГ-20 | шт. | 55 | 0,3 0,1 | 16,5 5,5 | 0 – 24 0 – 10,6 | 13 – 20 5 – 83 |
| §Е22-1-1 | Односторонняя сварка соединений со скосом кромок и углом разделки 50° (тип шва С17), нижняя | на 10 м шва | 1,2 | 3,9 | 4,68 | 3 – 08 | 3 – 70 |
| §Е7-14 табл.1;13 | Укладка плит пенополистирола толщиной 200 мм с уплотнением подтеской неровностей | 100 м2 слоя | 10,9 | 18 | 196,2 | 12 – 06 | 131 – 45 |
| §Е6-9 табл.6;1 | Укладка прогонов из брусьев | 100 м прогонов | 6,2 | 27 | 167,4 | 21 – 74 | 134 – 79 |
| §Е11-39 табл.2;1 | Укладка гидроизоляции (полиэтиленовая пленка) | 100 м2 | 10,9 | 4,5 | 49,05 | 3 – 22 | 35 – 10 |
| §Е6-9 табл.2;1.г | Укладка обрешетки по прогонам с шагом 350 мм | 100 м2 ската крыши | 10,9 | 13,5 | 147,15 | 9 – 07 | 98 – 86 |
| §Е7-2 п.4.а | Укладка листов металлочерепицы | 100 м2 покрытия | 10,9 | 46 | 501,4 | 46 | 501 – 40 |
| - | Обслуживание монтажного крана | чел.-ч | - | - | 7 | 0 – 55 | 26 – 95 |
Таблица 3 - Контролируемые параметры
| Код | Наименование процессов и конструкций, подлежащих контролю | Технические характеристики оценки качества | Предмет контроля | Способ контроля и инструмент | Время проведения контроля | Ответственный за контроль |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | Обрешетка | Соответствие проекту | Сечение и ровность поверхности; антисептирование | Измерительный, рейка КОНДОР-ЗМ; визуально | В процессе работы | Строительный мастер |
| 2 | Укладка торцевой планки | Тоже | Линейность, качество крепления | Визуально по шнуру | Тоже | Тоже |
| 3 | Укладка коньковой планки | Тоже | Линейность, качество крепления | Тоже | Тоже | Тоже |
| 4 | Укладка карнизной планки | Соответствие проекту | Линейность, качество крепления | Визуально по шнуру | В процессе работы | Строительный мастер |
| 5 | Монтаж кровельных листов | Тоже | Плотность (отсутствие зазоров) | Визуально | Тоже | Тоже |
| 6 | Соблюдение нахлестов по ширине, по длине | Тоже | Прилегание листов друг к другу | Измерительный, рулетка | Тоже | Тоже |
| 7 | Ендова | Тоже | Наличие подкладочного листа | Визуально | Тоже | Тоже |
Рис. 2. Разметка брусков обрешетки

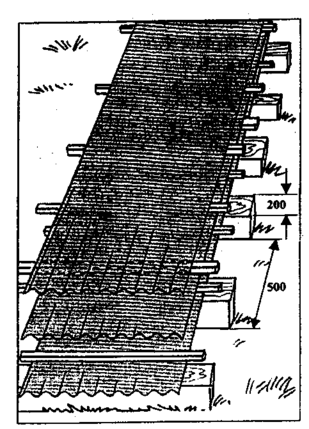

Р
ис. 1. Хранение металлочерепицы
