Расчетная схема для пожара в час максимального водопотребления выполняется на основе первой расчетной схемы. К уже рассчитанным узловым расходам добавляется расход на пожаротушение.
В поселке проживает 10 000 жителей, количество расчетных пожаров рано одному. В поселке осуществлена застройка зданиями высотой до двух этажей включительно, поэтому, независимо от степени огнестойкости зданий, расчетный расход на пожаротушение равен 10 л/с.
Разбор воды на пожаротушение назначается в самом отдаленном и высоком узле водопроводной сети – это узел №4.
Рассматриваем тот момент, когда из бака водопроводной башни весь запас воды расходуется, и подача осуществляется только от пожарных насосов. В этом случае, допускается увеличение скорости на участках до 2 м/с.
Подача воды в сеть от НС-II состоит из общего водопотребления поселком - 66,1 л/с и подачи воды на пожаротушение – 10 л/с, итого 76,1 л/с
На рисунке 5 построена предварительная расчетная схема.
Рисунок 5- Предварительная расчетная схема сети на максимум с тушением пожара.
Таблица 6 - Исходные данные для гидравлического расчета на час максимум с тушением пожара
| Участок | Кольцо | Длина, км | Тип труб | Диаметр, мм | Расход, л/с | |||||
| Левое | Правое | |||||||||
| 1 | 0 | 1 | 1,1 | ВЧШГ | 200 | 30,0 | ||||
| 2 | 0 | 2 | 0,4 | 200 | 18,9 | |||||
| 3 | 0 | 3 | 0,4 | 100 | 11,0 | |||||
| 4 | 3 | 0 | 1,1 | 100 | 8,8 | |||||
| 5 | 4 | 0 | 1,7 | 100 | 3,0 | |||||
| 6 | 1 | 0 | 0,2 | 200 | 40,2 | |||||
| 7 | 2 | 1 | 0,7 | 100 | 1,0 | |||||
| 8 | 3 | 2 | 0,7 | 100 | 1,0 | |||||
| 9 | 2 | 4 | 0,4 | 200 | 22,7 | |||||
| 10 | 1 | 4 | 0,2 | 200 | 27,6 | |||||
| 11 | 0 | 0 | 0,85 | 200 | 38,1 | |||||
В программу вводятся данные согласно таблице 6. Результат расчета программы представлен на рисунке 6 и таблице 7.
Рисунок 6 - Окончательная расчетная схема сети на максимальный часовой расход с одновременной подачей воды на пожаротушение.
Таблица 7- Результаты гидравлического расчета на час максимум с тушением пожара
| Участок | Кольцо | Длина, км | Тип труб | Диаметр, мм | Расход, л/с | Скорость, м/с | Потери напора,м | |||||||
| Левое | Правое | |||||||||||||
| 1 | 0 | 1 | 1,1 | ВЧШГ | 200 | 25,9 | 0,80 | 6,04 | ||||||
| 2 | 0 | 2 | 0,4 | 200 | 18,1 | 0,56 | 1,07 | |||||||
| 3 | 0 | 3 | 0,4 | 100 | 12,4 | 1,51 | 18,91 | |||||||
| 4 | 3 | 0 | 1,1 | 100 | 7,4 | 0,92 | 19,21 | |||||||
| 5 | 4 | 0 | 1,7 | 100 | 2,6 | 0,32 | 3,58 | |||||||
| 6 | 1 | 0 | 0,2 | 200 | 44,3 | 1,38 | 3,23 | |||||||
| 7 | 2 | 1 | 0,7 | 100 | -2,3 | 0,28 | -1,12 | |||||||
| 8 | 3 | 2 | 0,7 | 100 | -1,2 | 0,14 | -0,30 | |||||||
| 9 | 2 | 4 | 0,4 | 200 | 23,9 | 0,74 | 1,89 | |||||||
| 10 | 1 | 4 | 0,2 | 200 | 32,1 | 1,00 | 1,69 | |||||||
| 11 | 0 | 0 | 0,85 | 200 | 38,1 | 1,18 | 10,12 | |||||||
2.6 Гидравлический расчет сети на час минимум
По таблице 1 определяется час максимального и минимального водопотребления. Часом максимум является 01-02 ч. Водопотребление составляет:
1. Население – 32,5 м3/ч = 9 л/с.
2. Котельная - 10,42 м3/ч = 2,9 л/с.
3. Полив зеленых насаждений и дорог – 0 м3/ч = 0 л/с.
Таким образом, общее потребление составляет 11,9 л/с. Подача насосами составляет 17,5 л/с, избыточные 5,6 л/с накапливаются в водонапорной башне.
Удельный путевой расход по формуле 8.
л/с км
Расчет узловых расходов выполнен аналогично первому расчетному случаю, результаты расчета сведены в таблице 8.
Таблица 8 - Расчет узловых расходов в час минимум
| Узел | Прилегающие участки | длинна,км | 0,5ΣLприв, км | qпут,л/с | qкот,л/с | qу,л/с |
| 1 | 6 | 0,2 | 0,65 | 0,9 | - | 0,9 |
| 1 | 1,1 | |||||
| 2 | 1 | 1,1 | 1,1 | 1,4 | - | 1,4 |
| 2 | 0,4 | |||||
| 7 | 0,7 | |||||
| 3 | 2 | 0,4 | 0,75 | 1,0 | - | 1,0 |
| 3 | 0,4 | |||||
| 8 | 0,7 | |||||
| 4 | 3 | 0,4 | 0,75 | 1,0 | 2,9 | 3,9 |
| 4 | 1,1 | |||||
| 5 | 4 | 1,1 | 1,95 | 2,5 | - | 2,5 |
| 5 | 1,7 | |||||
| 8 | 0,7 | |||||
| 9 | 0,4 | |||||
| 6 | 9 | 0,4 | 0,65 | 0,8 | - | 0,8 |
| 10 | 0,2 | |||||
| 7 | 0,7 |
Продолжение таблицы 8
| Узел | Прилегающие участки | длинна,км | 0,5ΣLприв, км | qпут,л/с | qкот,л/с | qу,л/с |
| 7 | 5 | 1,7 | 1,05 | 1,4 | - | 1,4 |
| 6 | 0,2 | |||||
| 10 | 0,2 |

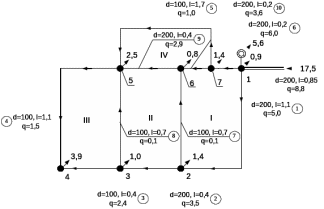

На рисунке 7 изображена предварительная расчетная схема на час минимального водопотребления.
Рисунок 7 - Предварительная расчетная схема на час минимум.
Таблица 9- Исходные данные для гидравлического расчета на час минимум
| Участок | Кольцо | Длина, км | Тип труб | Диаметр, мм | Расход, л/с | |||||
| Левое | Правое | |||||||||
| 1 | 0 | 1 | 1,1 | ВЧШГ | 200 | 5,0 | ||||
| 2 | 0 | 2 | 0,4 | 200 | 3,5 | |||||
| 3 | 0 | 3 | 0,4 | 100 | 2,4 | |||||
| 4 | 3 | 0 | 1,1 | 100 | 1,5 | |||||
| 5 | 4 | 0 | 1,7 | 100 | 1,0 | |||||
| 6 | 1 | 0 | 0,2 | 200 | 6,0 | |||||
| 7 | 2 | 1 | 0,7 | 100 | 0,1 | |||||
Продолжение таблицы 9
| Участок | Кольцо | Длина, км | Тип труб | Диаметр, мм | Расход, л/с | |||||
| Левое | Правое | |||||||||
| 8 | 3 | 2 | 0,7 | ВЧШГ | 100 | 0,1 | ||||
| 9 | 2 | 4 | 0,4 | 200 | 2,9 | |||||
| 10 | 1 | 4 | 0,2 | 200 | 3,6 | |||||
| 11 | 0 | 0 | 0,85 | 200 | 8,8 | |||||
В программу вводятся данные согласно таблице 9. Результат расчета программы представлен на рисунке 8 и таблице 10.
