Характеристика срабатывания ДЗТ представлена на рисунке 5.1

4.2.7 Проверка чувствительности ДЗТ Т-1

По значениям трехфазного тока короткого замыкания, рассчитанного в п. 1.4, с учетом положений РПН, определим чувствительность ДЗТ Т-1.

Коэффициент чувствительности, согласно [3], определяется по формуле:

, (4.13)

где – ток трехфазного короткого замыкания на шинах низшего напряжения, А;

Результаты расчета коэффициентов чувствительности дифференциальной защиты сведем в таблицу.

Таблица 4.4 – Результаты расчета чувствительности ДЗТ.

Вид КЗ в защищаемой зоне и режим работы систем.	Коэффициент чувствительности ДЗТ
	+РО	-РО
КЗ между двумя фазами на стороне НН трансформатора Т1 при раздельной работе Т1 и Т2

Окончание таблицы 4.4

КЗ между двумя фазами на стороне НН трансформатора при совместной работе Т1 и Т2

Минимальный расчетный коэффициент чувствительности согласно .

Чувствительность защиты обеспечивается с большим запасом во всём диапазоне токов и во всех режимах.

4.3 Расчет максимальной токовой защиты

Максимальная токовая защита предназначена для резервирования основных защит трансформатора и резервирования отключения короткого замыкания на шинах НН.

4.3.1 Расчет МТЗ СВ

4.3.1.1 Определение тока срабатывания МТЗ СВ

Согласно [5], рассчитывается ток самозапуска нагрузки с учетом того, что нагрузка является обобщенной.

Сопротивление обобщенной нагрузки, отнесенное к номинальной мощности трансформатора и наименьшему напряжения стороны ВН определяется по выражению:

, (4.14)

где – сопротивление обобщенной нагрузки, отнесенное к номинальной мощности трансформатора с РПН и минимальному напряжению его стороны ВН, определяется по выражению, согласно[5], принимаем .

Тогда:

Ом.

Ток самозапуска нагрузки определяется по выражению:

; (4.15)

Тогда

А.

По отношению к максимальному рабочему току трансформатора коэффициент самозапуска определяется по выражению:

, (4.16)

где - максимальный рабочий ток ВН Т-1, А.

Максимальный рабочий ток определяется по выражению:

; (4.17)

Тогда

А.

Тогда

.

Ток самозапуска приходящий по стороне НН определяется по выражению:

; (4.18)

Тогда, ток самозапуска приходящий по стороне НН равен:

А.

Выбирается ток срабатывания максимальной защиты секционного выключателя (СВ).

Максимальный рабочий ток СВ может быть равен максимальному рабочему току любого из двух трансформаторов . В свою очередь , согласно [5], максимальный рабочий ток при введенном АВР не должен быть более 0.65-0.7 его номинального тока .

Ток срабатывания защиты определяется по выражению:

, (4.19)

где – максимальный рабочий ток в месте установки защиты; – коэффициент отстройки; – коэффициент учитывающий увеличение тока в условиях самозапуска заторможенных двигателей нагрузки. – коэффициент возврата.

Таким образом,

А.

4.3.1.2 Согласование с МТЗ НН

Согласно[5], согласование производится по формуле:

, (4.21)

где – коэффициент согласования; – ток срабатывания МТЗ предыдущего элемента с защитой которого производится согласование – максимальный рабочий ток.

Максимальный рабочий ток , согласно [5], определяется как разность между рабочим током секции и рабочим током поврежденной линии, с которой производится согласование, по выражению:

; (4.22)

В свою очередь вычисление производится при наибольшем сопротивлении питающей системы в ее минимальном режиме и наибольшем сопротивлении трансформатора, при соответствующем положении РПН, по формуле:

; (4.23)

Тогда

А;

А.

Таким образом,

А.

4.3.2.3 Расчет коэффициента чувствительности МТЗ СВ в основной зоне

Проверка чувствительности максимальной токовой защиты трансформатора] производится по выражению :

, (4.22)

где – минимальный ток короткого замыкания в месте установки защиты; – рассчитанное значение тока срабатывания ИО тока МТЗ.

Тогда

.

Уставка по току срабатывания МТЗ СВ:

А.

Уставка по току срабатывания МТЗ СВ принимается

4.3.2 Расчет МТЗ НН

4.3.2.1 Отстройка от максимального тока нагрузки

Отстройка от максимального тока нагрузки с учетом самозапуска двигательной нагрузки производится по выражению 4.19:

А.

Рассчитаем максимальный рабочий ток, согласно формуле 4.17

Максимальный рабочий ток стороны НН:

А.

Максимальный рабочий ток стороны ВН:

А.

4.3.2.2. Согласование с током срабатывания МТЗ СВ и МТЗ отходящих присоединений

Согласование МТЗ НН с МТЗ СВ производится по выражению 4.21 :

А.

Согласование МТЗ НН с МТЗ отходящих присоединений производится по выражению 4.21:

А.

4.3.2.3 Проверка чувствительности МТЗ НН.

Проверка чувствительности максимальной токовой защиты трансформатора, согласно [2], производится по формуле 4.22.

Расчет тока короткого замыкания с помощью программного комплекса TKZ 3000 в минимальном режиме системы, который достигается путем отключения ВЛ 220 кВ Хехцир-2 – Восток при раздельной работе трансформаторов Т1 и Т2 с учетом РПН представлен в приложении Б.

Таким образом:

.

Защита не обладает требуемой чувствительностью, необходимо наличие комбинированного пуска по напряжению.

4.3.3 Расчет МТЗ НН с комбинированным пуском по напряжению

4.3.3.1 Отстройка от максимального тока нагрузки без учета самозапуска двигательной нагрузки производится по выражению:

; (4.24)

Тогда

А.

4.3.3.2 Проверка по условиям согласования

Согласно расчетам, произведенным в п. 4.3.3, а также рекомендациям, указанным в [2], значение тока срабатывания наибольшему из значений.

Уставка срабатывания МТЗ НН с пуском по напряжению:

А.

Уставка срабатывания МТЗ НН с пуском по напряжению принимается А.

4.3.3.3 Проверка по чувствительности МТЗ НН

Согласно формуле 4.22:

.

Защита обладает требуемой чувствительностью.

4.3.3.4 Расчет параметра срабатывания минимального ИО напряжения

Согласно [2], первичное напряжение выбирается исходя из нескольких условий.

Обеспечение возврата реле после отключения КЗ, определяется по формуле:

, (4.25)

где – междуфазное напряжение в месте установки защиты, кВ; –коэффициент отстройки, принимается равным 1.2; – коэффициент возврата реле минимального напряжения, принимается равным 1.1;

Междуфазное напряжение определяется по формуле:

; (4.26)

Таким образом,

кВ.

Отстройка от напряжения самозапуска при включении от АПВ или АВР двигателей нагрузки производится по выражению:

, (4.27)

где – первичное значение напряжения в месте установки защиты в условиях самозапуска заторможенных двигателей при включении их от АПВ или АВР; – коэффициент отстройки, принимается .

В предварительных расчетах, согласно [4], первичное напряжение определяется по формуле:

; (4.28)

Тогда

кВ.

Напряжение срабатывания ИО напряжения принимается равным наименьшему из полученных значений кВ.

4.3.4 Расчет МТЗ ВН

4.3.4.1 Отстройка от максимального тока нагрузки.

Отстройка с учетом самозапуска двигательной нагрузки производится по выражению 4.19, в котором, согласно [10], – для городских сетей общего назначения.

Тогда

А.

4.3.4.2 Согласование с током срабатывания МТЗ на стороне НН трансформатора производится согласно выражению:

, (4.29)

где – коэффициент согласования; – коэффициент токораспределения; – ток срабатывания МТЗ предыдущего элемента с защитой которого производится согласование.

Приведем к стороне ВН:

А.

Таким образом,

А.

4.3.4.3. Проверка чувствительности МТЗ ВН

Проверка чувствительности максимальной токовой защиты трансформатора производится по выражению 4.22.

, согласно расчетам, выполненным в комплексе TKZ 3000:

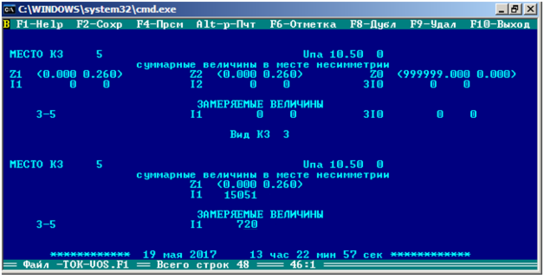

Рисунок 4.7 – Ток КЗ на стороне ВН при КЗ на стороне НН Т1.

Тогда

.

Защита не обладает требуемой чувствительностью, необходимо наличие комбинированного пуска по напряжению.

4.3.5 Расчет МТЗ ВН с комбинированным пуском по напряжению

4.3.5.1. Отстройка от максимального тока нагрузки без учета самозапуска двигательной нагрузки, согласно формуле 4.24:

А.

4.3.5.2. Проверка по условиям согласования

Согласно рекомендациям, указанным в [2], значение тока срабатывания наибольшему из значений

4.3.5.3. Проверка по чувствительности МТЗ НН.

Согласно формуле 4.22:

.

Защита обладает требуемой чувствительностью.
