· Статический двоичный вход (сухой контакт)
· Сумматор до частоты 20 Гц
· Светодиоды для каждого двоичного входа, поддерживающие режим отображения тревожных сигналов (красный/зеленый) или режим отображения статуса (не горит/желтый)
. · С помощью системы CARE для каждого светодиода может быть установлен цветовой режим либо не горит/желтый, либо зеленый/красный.

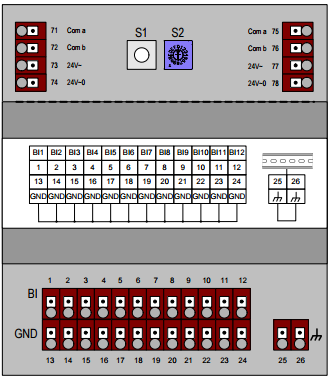

Рисунок 2.7 Модуль ввода двоичных сигналов (Вид сверху)
Обзор модуля XFL824A

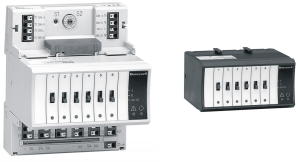

Рисунок 2.8 - Модуль XFL824А с основанием и без него.
Функциональные возможности:
- Поперечный соединитель
- 1 желтый светодиод для каждого выхода
- Имеются дополнительные модификации с переключателями ручной коррекции (Auto, 0, 1; светодиод мигает в режиме коррекции)
- Обратная связь с сигналом от блока ручной коррекции - Реконфигурируемое безопасное положение для выходов в случае возникновения проблем при обмене данными (на месте, выключено, включено) - Допустимая нагрузка для каждого модуля релейных выходов (Полная) · Максимальная нагрузка: 19…250 В переменного тока: 12 A 1…24 В постоянного тока: 12 A резистивного тока, 3 A индуктивного тока
- Допустимая нагрузка для каждого нормально разомкнутого контакта: · Максимальная нагрузка: 19…250 В переменного тока: 4 A резистивного или индуктивного тока 1…24 В постоянного тока: 4 A резистивного тока, 1 A индуктивного тока
· Минимальная нагрузка: P > 50 мВт
- Допустимая нагрузка для каждого нормально замкнутого контакта: · Максимальная нагрузка: 19…250 В переменного тока: 2 A резистивного, 1 A индуктивного тока 1…24 В постоянного тока: 2 A резистивного, 1 A индуктивного тока

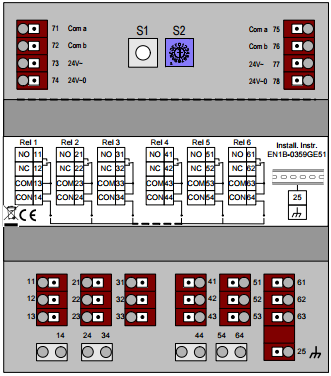

Рисунок 2.9 Модуль релейных выходов (Вид сверху)
3 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
3.1 Требования к системе дымоудаления и подпору воздуха
Аварийную противодымную вентиляцию для удаления дыма при пожаре следует проектировать для обеспечения эвакуации людей из помещений здания в начальной стадии пожара, возникшего в одном из помещений.
Удаление дыма следует предусматривать:
а) из коридоров или холлов производственных, общественных, административных и бытовых зданий высотой, более 26,5 м от средней планировочной отметки;
б) из коридоров длиной более 15 м, не имеющих естественного освещения световыми проемами в наружных ограждениях (далее – “без естественного освещения”) производственных зданий категорий А, Б и В с числом этажей 2 и более;
в) из коридоров жилых зданий высотой 10 этажей и более с незадымляемыми лестничными клетками;
3.2 Приточный воздух и система подпора
В целом система, предназначенная для подачи приточного воздуха во время пожара, должна рассчитываться исходя из следующих соображений (характер которых тем более обязательный, чем больше площадь обслуживаемых помещений):
1. Приточный воздух, естественно чистый, должен в полном объеме поступать в здание только снаружи. Соответственно, точки воздухозабора должны располагаться на достаточном удалении от точек выброса дымовых газов.
2. Приточный воздух должен подаваться на малой скорости (примерно 1 м/с) и равномерно распределяться по всей площади помещений.
3. Приточный воздух должен поступать в помещение не сверху, а на уровне ниже вероятной границы слоя дыма.
4. В целях обеспечения надежности системы станция обработки приточного воздуха должна проходить процедуру периодического технического осмотра и обслуживания.
5. Система должна быть полностью регулируемой (речь идет о пропускных объемах и параметрах подаваемого воздуха), при этом в любом случае объем приточного сменного воздуха (об./ч) должен быть меньше, чем объем отводимого дыма.
3.3 Схема управления дымоудаления

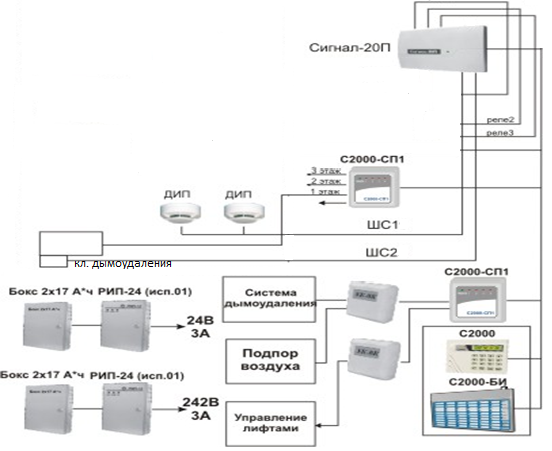

Рисунок 3.1 - Схема управления дымоудалением
Каждый этаж здания оборудуется шлейфом пожарной сигнализации, в который включаются пожарный дымовой извещатель типа ДИП. Эти шлейфы подключаются к входам приборов Сигнал-20П, которые имеют возможность определять двойную сработку извещателей в одном шлейфе. На этаже установлены клапаны дымоудаления, которые могут управляться от релейных выходов приборов Сигнал-20П или сигнально-пусковых релейных блоков С2000-СП1. Открытое положение клапанов дымоудаления контролируется микровыключателями, которые включаются в шлейфы приборов Сигнал-20П.
При сработке на этаже двух дымовых пожарных извещателей в одном ШС соответствующий прибор Сигнал-20П через пульт контроля и управления С2000 включает соответствующее реле в приборе Сигнал-20П или блоке С2000-СП1, клапан открывается, микропереключатель выдает сигнал об открытом положении клапана на соответствующий ШС Сигнал-20П. Пульт С2000 при поступлении сообщения о пожаре на этаже и об открытии клапана дымоудаления на этом этаже включает два реле на блоке С2000-СП1. Одно реле через релейный усилитель УК-ВК включает систему дымоудаления и подпора воздуха, второе реле через второй релейный усилитель УК-ВК подает сигнал на опускание лифтов на первый этаж. Все сообщения отображаются и регистрируются на пульте С2000. Для визуального контроля за состоянием сигнализации всех этажей и сработке сигнализации на этажах служит блок индикации С2000-БИ.
Для питания приборов Сигнал-20П, блоков С2000-СП1, С2000-БИ необходимо применить два источника бесперебойного питания РИП-24 (01) с боксами, в которые устанавливается по две дополнительные аккумуляторные батареи емкостью 17 А*ч.
.
4 ОХРАНА ТРУДА И ЭЛЕКТРОБЕЗОПАСНОСТЬ
4.1 Техника безопасности при эксплуатации системы автоматизации противодымной вентиляции
Техника безопасности при эксплуатации средств автоматизации установок
При эксплуатации средств автоматизации установок должна быть обеспечена полная безопасность обслуживающего персонала. Знание «Правил техники безопасности» обязательны для всех лиц, связанных с эксплуатацией средств автоматизации.
При эксплуатации автоматических систем и установок должны учитываться все общие положения техники безопасности и особенности по эксплуатации автоматических устройств. Так как автоматизированные установки работают без участия человека, для них характерны также и относительно длинные и разветвленные соединительные сети, связывающие многочисленные элементы средств контроля и управления. Поэтому наряду с обязательным выполнением всех необходимых требований по технике безопасности должны быть предъявлены особые требования к защитным ограждениям.
1. Все металлические части должны быть присоединены к нулевому проводу, соединенному с контуром заземления.
2. Пуску автоматизированной установки должен обязательно предшествовать предупредительный звуковой и световой сигналы.
3. Каждый автоматизированный объект должен быть укомплектован средствами защиты - резиновыми перчатками, ковриками, индикаторами напряжения, предупредительными плакатами.
4. При проведении наладочных и ремонтных работ неизбежны некоторые присоединение в схемах. Такие временные присоединения выполняют гибким проводом марки ПРГ различной расцветки. Провода должны иметь сопротивление изоляции не менее 30-50 мОм.
5. Всякие перемычки временного характера нужно выполнять надежно, хорошо проверенными проводами без скруток.
6. Присоединять провода к корпусам электрических машин и аппаратов необходимо только при помощи болтов. При скрытой проводке все стыки труб должны быть сварены.
4.2 Пожарная безопасность и противопожарные мероприятия на предприятии
Для предотвращения распространения дыма и огня в системах общеобменной вентиляции предусматриваются следующие противопожарные мероприятия:
- при пересечении воздуховодами ограждающих конструкций с
нормируемым пределом огнестойкости устанавливаются огнезадерживающие клапаны с пределом огнестойкости:
EI 90 при пересечении противопожарной преграды REI 150;
EI 60 при пересечении противопожарной преграды REI 60;
EI 30 при пересечении противопожарной преграды REI 45
- в пределах пожарного отсека транзитные воздуховоды прокладываются в шахтах из строительных конструкций с пределом огнестойкости EI 45.
Обеспечивается предел огнестойкости воздуховодов в общих шахтах EI 15.
Предусматривается установка противопожарных клапанов на воздуховодах при пересечении конструкции шахт;
- открыто проложенные транзитные воздуховоды обеспечиваются огнестойкостью EI 30 с применением огнезащитных покрытий;
- транзитные воздуховоды за пределами обслуживаемого пожарного отсека
предусматриваются с пределом огнестойкости EI 150;
- вентиляционные камеры выполняются из строительных конструкций EI 45-
перегородок и стен, EI 30-двери;
- предусмотрены самостоятельные воздухозаборы для приточных систем, обслуживающие разные пожарные отсеки;
- все системы общеобменной вентиляции и воздушно-тепловые завесы при пожаре отключаются.
Огнезащита воздуховодов предусматривается для систем воздуховодов
общеобменной вентиляции минераловатными плитами «Роквул».
«Технический регламент о требованиях пожарной безопасности» указывает, что система по обеспечению пожарной безопасности объекта защиты должна включать в себя систему, предотвращающую пожар, систему противопожарной защиты и комплекс организационно-технических мероприятий по обеспечению пожарной безопасности (ст.5 п.3). Говоря проще, это совокупность мер, позволяющих ликвидировать возникший пожар и предупредить его дальнейшее распространение, включающих в себя и работу с персоналом, и многое другое. Ниже перечислены обязательные для предприятий противопожарные меры в соответствии с действующим законом, изложенные подробнее в пособии-руководстве В.П. Ковалева.
Обеспечить безопасность людей и разработать инструкцию по безопасности для каждого отдельного рабочего помещения.
Допускать персонал к работе только после инструктажа. При изменении специфики работы вносить изменения в инструктаж.
При желании и необходимости создавать пожарно-технические комиссии или добровольные пожарные дружины.
В каждом рабочем помещении на видном месте размещать таблички с номером вызова пожарной охраны.
Установить инструкцией места для курения, хранения сырья, полуфабрикатов или готовой продукции и их предельно допустимое количество, порядок уборки горючих отходов и пыли, обесточивания электрооборудования, хранения промасленной спецодежды.
Регламентировать порядок проведения пожароопасных работ, осмотра и закрытия помещений, действий коллектива при возникновении пожара. Назначить ответственного за инструктирование и проведение занятий по противопожарной безопасности, определить время проведения занятий.
На этаже утвердить и повесить на видном месте план/схему эвакуации, установить систему оповещения.
Проводить не реже чем раз в полгода учебную эвакуацию.
Для объектов с ночным пребыванием людей (интернаты, больницы и пр.) должна быть инструкция отдельно на ночное и дневное время.
Обеспечить сооружение первичными средствами пожаротушения, в соответствии с требованием МЧС оснастить все учреждение или отдельные помещения пожарной сигнализацией. Соблюдать расстояния, не воздвигая в непосредственной близости от жилых домов и других объектов складские помещения и другие пожароопасные сооружения.
Ответственны за пожарную безопасность руководители предприятия, лица, назначенные ответственными в установленном порядке, уполномоченные пользоваться имуществом, собственники.
ЗАКЛЮЧЕНИЕ
В дипломном проекте была спроектирована система дымоудаления 4-х этажного здания в г. Москве, Одинцовский р-н, «МЭШ».
В ходе выполненной работы были определены необходимые условия воздухообмена, объём воздуха. Подобран вентилятор, двигатель дымоудаления, а также подобран частотный преобразователь.
В части БЖД были выявлены методы борьбы с пожарами и задымлением, угрожающим жизни и здоровью людей.
В проекте выполнены системы дымоудаления и подпора воздуха во время пожара Пд1-Пд4, ДУ1-Ду16 с дымовыми клапанами КДМ2 и огнезадерживающими ОКL1. Выбросы дыма предусмотрены на высоте 2м от кровли согласно ГОСТ, СНИП.
Поставленные цели и задачи дипломного проекта выполнены.
СПИСОК ЛИТЕРАТУРЫ
1. Рекомендации по расчету систем противодымной защиты зданий различного назначения. – М.: ВНИИПО, 2013. – 35 с.
2. Противодымная защита зданий и помещений: Пособие 4.91 к СНиП 2.04.05-91. – М.: ПРОМСТРОЙПРОЕКТ, 2012. – 75 с.
3. Противодымная защита при пожаре: Рекомендации к МДС 41-1.99 СНиП 2.04.05-91*. – М.: САНТЕХНИИПРОЕКТ, 2011. – 66 с.
